8
14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании пылесоса является правильная
регулировка и балансировка. Если вам кажется, что ваш пылесос работает ненормально, необходимо
проверить все регулировки и установки. Лучше всего проверить все регулировки во время устранения
неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверьте наличие напряжения в
сети
2. Неисправен выключатель 2. Проверьте выключатель
3. Статор или якорь сгорели
3. Обратитесь в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установите предохранитель или
контрольный выключатель
1. Низкое напряжение 1. Проверьте напряжение в сети
2. Перегрузка по сети 2. Проверьте напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратитесь в специализированную
мастерскую для ремонта.
2. Двигатель не
развивает полную
скорость и не работает
на полную мощность
4. Слишком длинный удлинительный шнур
4. Замените шнур на более короткий,
убедитесь, что он отвечает
требованиям п.5.2.4.
1. Обмотки сгорели или обрыв в обмотке
1. Обратитесь в специализированную
мастерскую для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
2. Предохранители или прерыватели имеют
недостаточную мощность
2. Установите предохранители или
прерыватели соответствующей
мощности
1. Вентилятор плохо закреплён 1. Затяните болт крепления
вентилятора
4. Повышенная
вибрация
2. Прочие причины 2. Проверьте пылесос в
специализированной мастерской
ДЕТАЛИ СБОРКИ «КОРВЕТ 65»
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ
1 121978 Ролик подвижный 22 19954 Мешок пылесборника
2 121979 Винт 23 122000 Опора
3 121980 Винт 24 122001 Корпус фильтра правый
4 121981 Основание 25 122002 Прокладка
5 121982 Винт 26 122003 Стойка вертикальная
6 121983 Крышка вентилятора 27 19954 Мешок фильтрующий
7 121984 Винт 28 122005 Прокладка
8 121985 Винт 29 122006 Переходник входной
9 121986 Шайба 30 122007 Шпонка
10 121987 Вентилятор 31 122008 Выключатель
11 121988 Корпус вентилятора 32 122009 Ключ гаечный
12 121989 Шайба 33 122010 Ключ шестигранный
13 121990 Основание двигателя 34 122011 Шнур питания
14 121991 Винт 35 122012 Крышка
15 121992 Винт 36 122013 Хомут
16 121993 Болт 37 122014 Корпус магнитного пускателя
17 121994 Электродвигатель 38 122015 Винт
18 121995 Гайка 125162 Конденсатор 35мкФ
19 121996 Отвод 125163 Конденсатор 150мкФ
20 121997 Винт
21 121998 Корпус фильтра левый
5

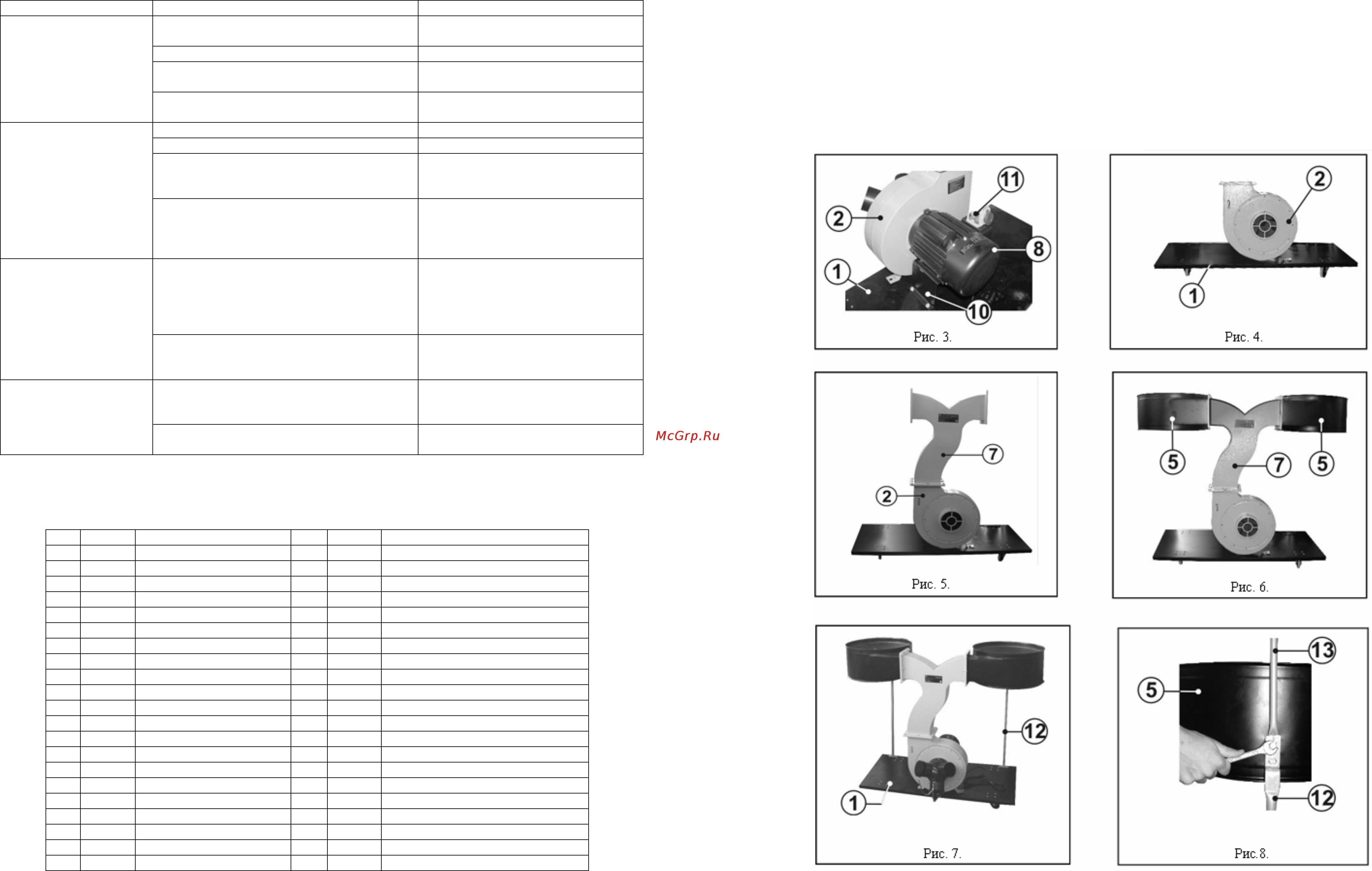

8. СБОРКА ПЫЛЕСОСА
8.1. Совместите отверстия крепления роликов с отверстиями в основании и закрепите ролики винтами с гайками при
помощи отвертки и ключа.
8.2. Прикрепив болтами к двигателю (8) его основание (10), закрепите болтами на основании (1) корпус вентилятора (2) с
двигателем (8) на основании (10) и магнитным пускателем (11), Рис.3. 4.
8.3. Закрепите болтами отвод (7) на выходе корпуса
вентилятора (2), установив между ними прокладку, Рис.5.
8.4. Закрепите болтами к отводу (7) левый и правый корпус фильтра (5), установив между ними прокладки, Рис.6.
8.5. Закрепите болтами две опоры (12), совместив отверстия в нижних концах опор с отверстиями в основании (1), Рис.7.
8.6. Закрепите болтами отвод (7) на выходе корпуса вентилятора (2), установив между ними прокладку, Рис.5.
8.7. Установите
вертикальные стойки (13) в верхнее положение, совместив два отверстия в них с отверстиями на корпусе
фильтра (5) и отверстиями в верхних концах опор (12), и закрепите болтами Рис.8.
8.8. Наденьте фильтрующий мешок (6) на корпус фильтра (5) (левый и правый), укрепите лямку мешка на вертикальной
стойке (13), затем затяните хомут (14). Наденьте мешок пылесборника (4) на корпус фильтра (5) (левый
и правый) и
затяните хомут (14), Рис.9, 10.
