Electrolux eih/ag2-1500 e [9/30] Электрический обогреватель

электрический обогреватель 9

Напольная установка

прибора

Прибор может быть

поставлен на специаль-

ные шасси для свобод-

ного перемещения по

комнате.

Крепление комплекта

опорных шасси осуще-

ствляется следующим

образом:

• перевернуть конвектор

нижней частью кверху

(рис. 7);

• взять одну из опорных

шасси с роликами;

• приложить планку опор-

ной шасси к месту креп-

ления на конвекторе так,

чтобы выпуклая часть

планки прилегала плотно

к корпусу конвектора и

находилась ближе к его

задней стенке, винтовое

отверстие должно сов-

падать (рис.8);

• закрепите опорные

шасси с помощью

пластиковых полуобо-

ротных креплений, вхо-

дящих в комплектацию.

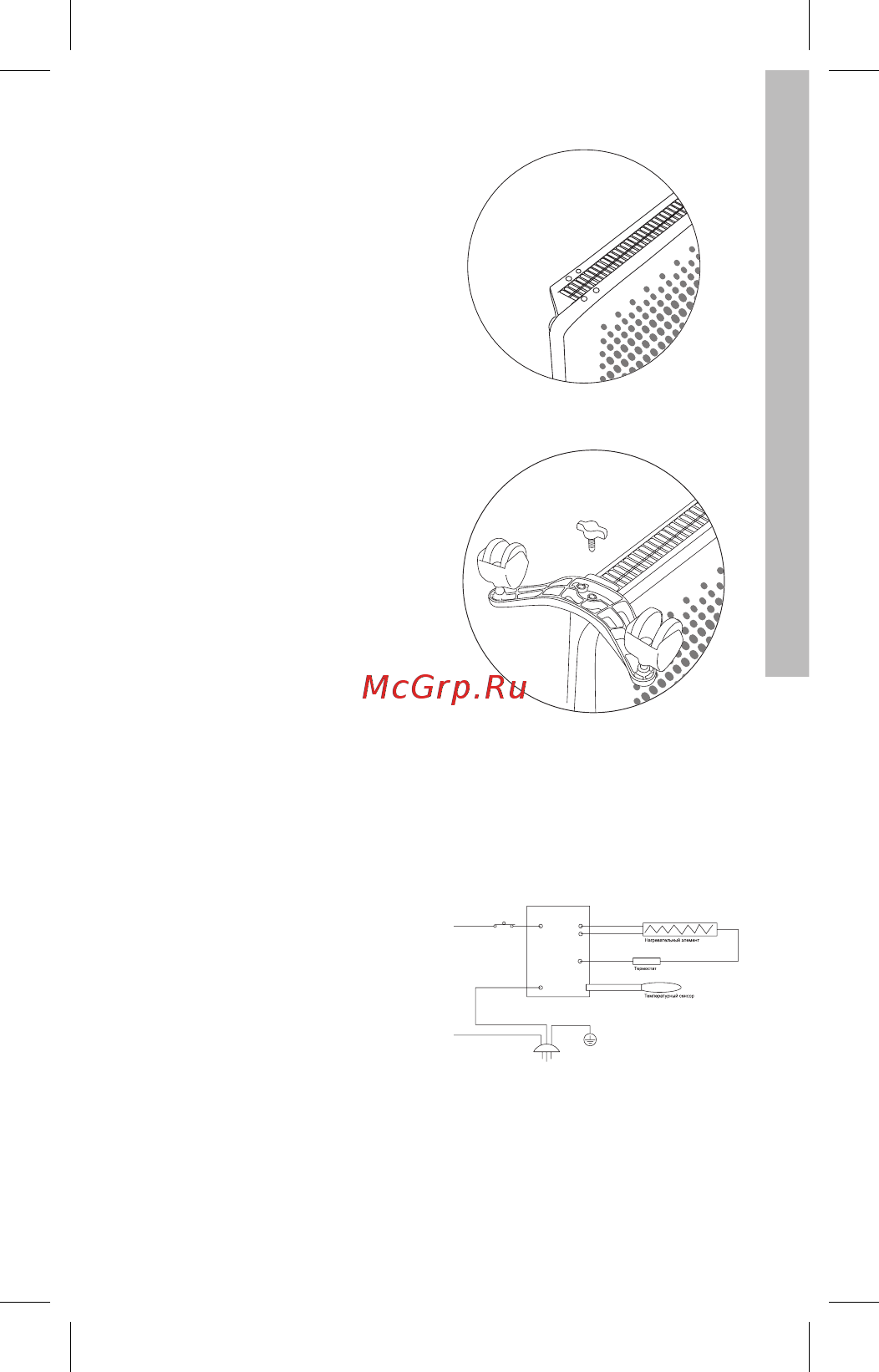

Рис. 7

Рис. 8

Принципиальная

электрическая схема

(рис. 9)

Рис. 9

L / N – фаза/нейтраль
