6 electrolux
Нагревательный мат 7

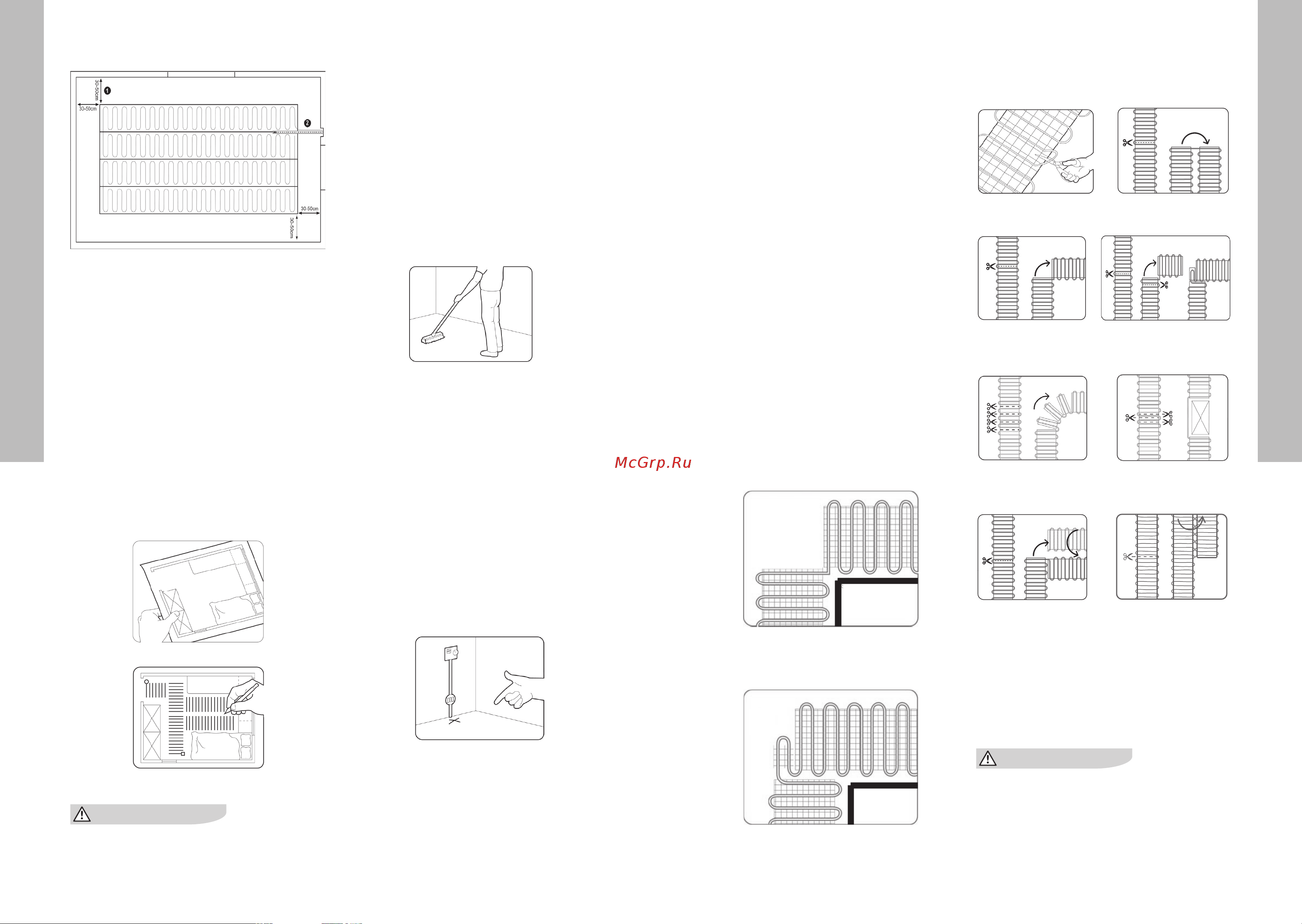

Схема укладки нагревательного мата
Перед монтажом системы необходи-
мо определить обогреваемую площадь
(свободную от стационарных предметов,
мебели, приборов), место расположения
терморегулятора и датчика температуры
пола, далее составьте схему укладки на-
гревательного мата, указав следующие
данные:
• схема размещения, направления и размеры
мата;
• начальные и конечные точки размещения
каждого мата;
• место установки терморегулятора или иного
соответствующего блока управления;
• место установки датчика температуры пола;
• место размещения точки подключения со-
единительного кабеля питания.
Схема помещения
Схема укладки нагревательного мата
Внимание! Схема укладки по каждому
участку прилагается к настоящему руко-
водству и предоставляется владельцу.
4. Подготовьте поверхность основания
пола.
Пол необходимо тщательно очистить,
убрать все острые или заостренные
предметы, зашпаклевать неровности для
обеспечения гладкой поверхности, нанести
грунтовку. В случае, если здание имеет
термокомпенсационные швы, нагреватель-
ные маты должны быть расположены так,
чтобы исключалась всякая возможность
прохождения кабеля нагревательного мата
через шов.
5. Отметьте места размещения питающих
кабелей нагревательного мата и датчи-
ка температуры пола.
Убедитесь, что питающие кабели и провод
датчика температуры не пересекаются и не
соприкасаются друг с другом. В зависимо-
сти от типа выбранного покрытия в месте
соединения кабеля питания и греющего
кабеля может потребоваться углубление в
основе пола, чтобы выровнять разницу по
толщине между соединительной муфтой и
самими проводами. При установке элек-
трических соединений руководствуйтесь
местными правилами прокладки электро-
проводки. Запрещается использовать
удлинительные провода или сращивания
проводов.
6. Подгонка нагревательных матов со-
гласно схеме укладки.
Положите нагревательный мат гладкой
стороной на бетонное основание пола
и осуществите подгонку согласно схеме
укладки. При необходимости, для полу-
чения желаемой формы нагревательного
мата, разрезать можно только каркасную
ткань, нагревательный кабель резать
запрещается. Следующая полоска мата
устанавливается параллельно (или по
иной требующейся схеме). Расстояние
между нагревательными кабелями долж-
но быть одинаковым, но не менее 50 мм.
Избегайте соединения кабелей нагрева-
тельного элемента внахлест.
При угловом размещении сначала
положите мат вдоль стены так, чтобы его
конец заходил за угол, затем разрежьте
ткань мата до другого края под первой,
заходящей за угол петлей нагревательно-
го провода (не разрезайте нагреватель-
ный провод). Сделайте надрез примерно
в середине петли. Протяните мат от угла
и разрежьте ткань по «внешнему» краю
петли. Сделайте надрез длиной около
2/3 по направлению к другому краю мата.
Загните часть нагревательного мата
так, чтобы она находилась параллельно
другой стороне угла (под углом 90° к
другой части нагревательного мата), при
этом высвобожденная петля образует
половину полной петли, размещенную в
другом направлении. Проверьте наличие
расстояния между двумя частями нагре-
вательного мата.
Угловое размещение
с незаполненным квадратным участком
Угловое размещение
с незаполненным квадратным участком
ПРИМЕРЫ УКЛАДКИ НАГРЕВАТЕЛЬНОГО МАТА
Монтаж нагревательного мата
серии EASY FIX MAT
Внимание! Монтаж и подключение
системы должен производить квали-
фицированный специалист имеющий
соответствующий допуск. Работы
по монтажу и подключению системы
должны производиться при отключен-
ном напряжении.
Разрезайте только ткань.
НО НЕ ПРОВОД!
Угловое размещение
с незаполненным
квадратным участком
Закругленный угол
Размещение по всей
длине стены
Угловое размещение
с заполненным
квадратным участком
Размещение мата
перед и за объектом
Поворот при наличии
объекта
Поворот при угловом раз-
мещении с заполненным
квадратным участком
