8 electrolux

Нагревательный мат 9

1. Подготовьте в стене место для монтажа

терморегулятора.

2. Подготовьте место для монтажа дат-

чика температуры пола и электропро-

водки.

Необходимо проштробить в стене канавку

для прокладки электропроводки, питающих

кабелей нагревательного мата и трубки для

датчика температуры пола. В полу канавка,

для датчика температуры пола, проложен-

ного в гофрированной трубе, должна быть

не менее 20 х 20 мм.

3. Установите датчик температуры пола.

Поместите датчик температуры пола в

монтажную гофрированную трубку, вхо-

дящую в комплект, так, чтобы он распо-

лагался вблизи ее конца, а соединитель-

ный провод выходил с противоположного

конца трубки. Конец трубки должен

быть закрыт заглушкой, во избежании

попадания клеевого или цементного рас-

твора внутрь трубки. Проверьте, вытянув

установочный провод датчика температу-

ры пола и вставив его обратно, — датчик

должен свободно перемещается внутри

гофрированной трубки. Поместите гоф-

рированную трубку с датчиком внутри в

подготовленную канавку. Закрепите ее на

полу клеевым раствором для крепления

плитки. Отметьте место на полу, где рас-

положен датчик.

Радиус изгиба трубки (у стены) должен

быть не менее 5 см. Расстояние от сте-

ны — не менее 50 см.

4. Подготовленную ранее поверхность

пола следует покрыть грунтовкой глу-

бокого проникновения.

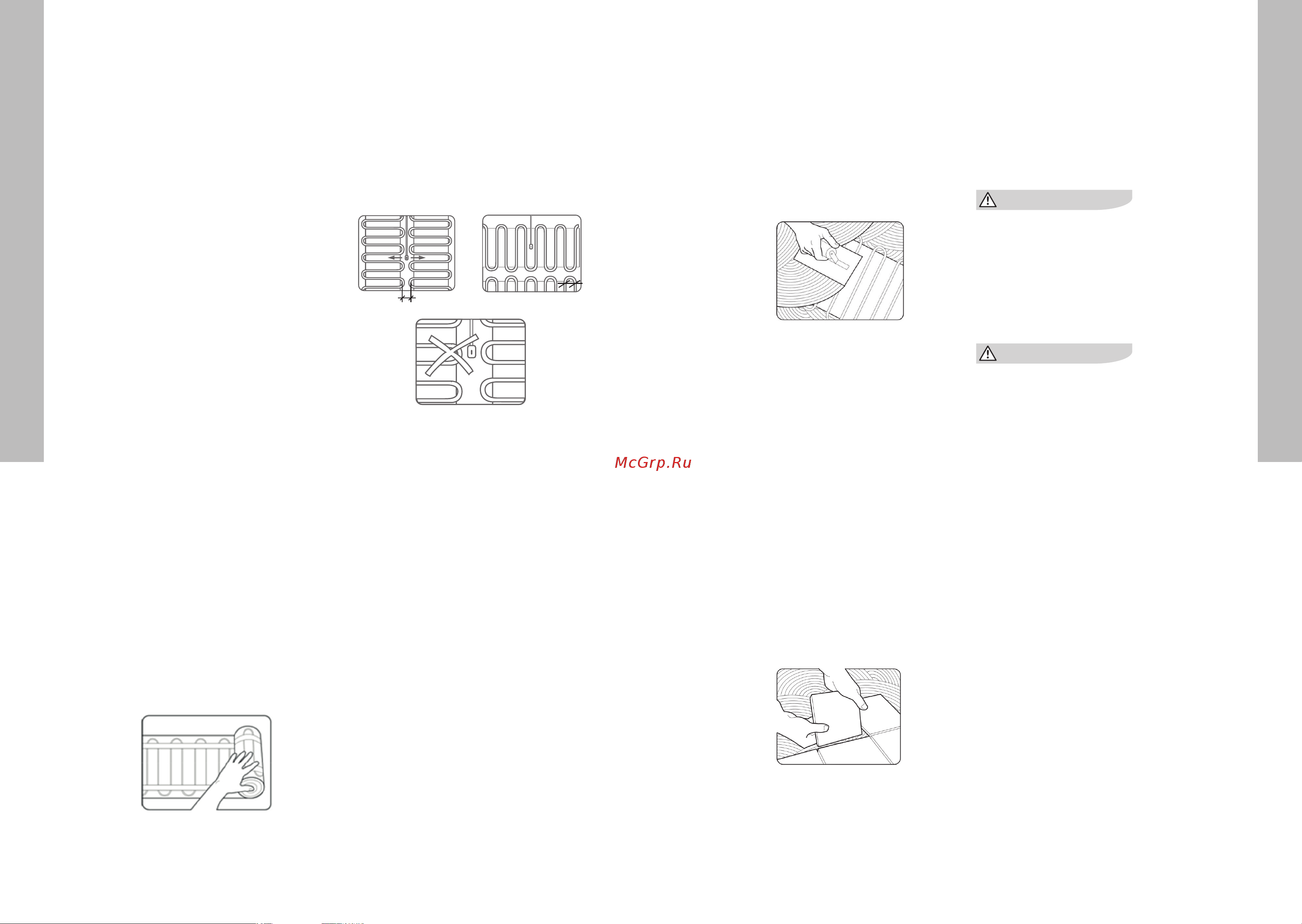

5. Укложите нагревательный мат по схеме

укладки.

При укладке прижмите нагревательный

мат в области клеящих лент. Проверьте,

прочно ли нагревательный мат прикле-

ился к основе пола. Выведите питающие

кабели нагревательного мата к месту

расположения терморегулятора через

подготовленную в стене канавку. Просле-

дите, расположение датчика должно быть

внутри нагревательного мата или между

двумя матами на равном расстоянии от-

носительно витков греющего кабеля.

Не устанавливайте датчик температуры пола между

витками нагревательного кабеля

Расстояние А между параллельно раз-

мещенными нагревательными проводами

должно составлять не менее 60 % от рас-

стояния В.

6. Сделайте контрольное измерение

сопротивления нагревательного мата

и датчика температуры пола после

крепления к основанию пола.

7. Установите терморегулятор согласно

прилагающейся к нему инструкции.

Монтаж необходимо производить только

при отключенном сетевом напряжении.

8. Произведите проверку работоспособ-

ности системы.

Проверьте электрические соединения: под-

ключение к терморегулятору установочных

проводов матов, датчика, проводов пита-

ния согласно паспорту на терморегулятор.

Включите напряжение. Включите термо-

регулятор согласно инструкции. Убедитесь,

что мат нагревается. Выключите терморегу-

лятор. Отключите напряжение.

9. Нанесите поверх системы слой клеево-

го раствора.

Используя плоский шпатель, покройте

нагревательный мат слоем плиточного

клея толщиной 8 – 10 мм или самовы-

равнивающимся слоем бетона толщиной

15 мм, не допуская образования пузырей

и поднятия нагревательного мата. При

нанесении и отвердении плиточного клея

температура основания и окружающего

воздуха должна быть от + 5°С до + 25°С,

а так же в помещении не должно быть

сквозняков.

10. Вновь повторите контрольное измере-

ние сопротивления нагревательного

мата и датчика температуры пола после

того, как система заделана в слой

плиточного клея или выравнивающего

бетона.

11. Уложите напольное покрытие.

Уложите плитку. Толщина керамических

плиток покрытия должна составлять не

менее 5 мм. В случае укладки коврового

покрытия, паркета, покрытия из ПВХ или

коры пробкового дерева необходимо

предусматривать слой бетона толщиной

не менее 10 мм. Необходимо использовать

бетон с улучшенными характеристиками,

в состав которого входят такие химические

вещества, как акрил, придающие бетону

упругость и устойчивость к тепловому

воздействую и механической нагрузке. Все

компоненты должны выдерживать темпера-

туру до + 80°C.

12. Снова проверьте измерение сопротив-

ления нагревательного мата и датчика

температуры пола после укладки на-

польного покрытия. Занесите итоговое

значение сопротивления в гарантийный

талон.

13. Наклейте ярлыки в легкодоступном

месте на электрической панели. На

автомате–выключателе должно быть

обозначение каждого мата. Данная

информация может потребоваться

на случай необходимости проверки и

устранения неисправностей системы.

ВАЖНО! Гарантийный талон должен быть

полностью заполнен. В противном случае

гарантия будет недействительна

Монтаж нагревательного мата

серии MULTI SIZE MAT

Внимание! Монтаж и подключение си-

стемы должен производить квалифици-

рованный специалист имеющий соответ-

ствующий допуск. Работы по монтажу и

подключению системы должны произво-

диться при отключенном напряжении.

1. Подготовьте в стене место для монтажа

терморегулятора.

2. Подготовьте место для монтажа

датчика температуры пола и электро-

проводки.
