инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T
5
4.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход ......................................... 71,8 дБ(A)
Обработка ................................................. 84 дБ(A)
Приведенные значения относятся к уровню испус-
кания шума и не являются необходимым уровнем
для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оценить
подвержение опасности и возможные риски.
4.3 Объем поставки
Опорная плита станка
Стойка и направляющая стола
Сверлильная головка
Сверлильный стол
Быстрозажимной сверлильный патрон
Патрон шпинделя MK2
3 рычага подачи
Зажимная ручка направляющей стола
Рукоятка направляющей стола
Пробойный клин
Инструмент для обслуживания
Принадлежности для монтажа
Инструкция по эксплуатации
Деталировка
5. Транспортировка и пуск в эксплуатацию
5.1. Транспортировка и установка
Установка станка должна производиться в закры-
том помещении, при этом являются вполне дос-
таточными условия обычной мастерской.
Поверхность, на которой устанавливается станок,
должна быть достаточно ровной и способной вы-
держивать нагрузки.
При необходимости станок можно жестко закре-
пить на устанавливаемой поверхности.
По соображениям упаковки станок поставляется
не полностью смонтированным.
5.2 Монтаж
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно со-
общите об этом Вашему продавцу, не запускайте
станок в работу!
Утилизируйте, пожалуйста, упаковку в соответст-
вии с требованиями охраны окружающей среды.
Удаляйте защитную транспортную смазку с по-
мощью мягких растворителей.

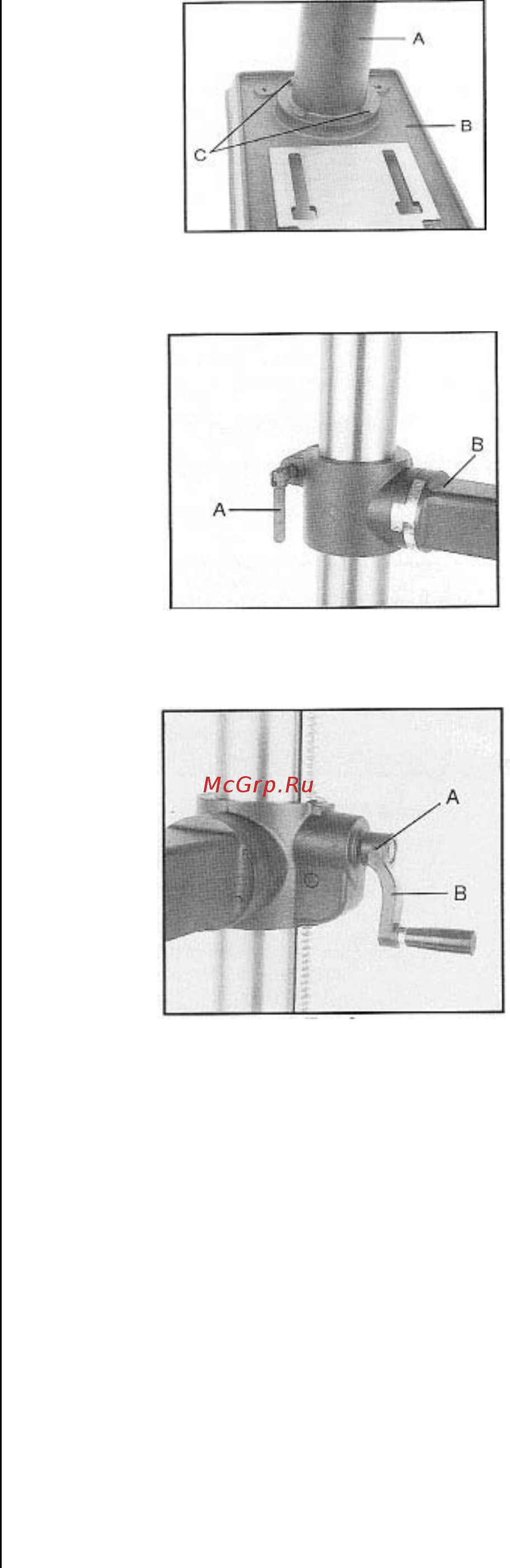

Закрепите стойку (A, Рис. 1) на опорной плите
станка (B, Рис. 1); хорошо затяните 4 шестигран-
ных винта М10х40 (C, Рис. 1).
Рис.1
Прикрутите зажимную ручку (A, Рис. 2) к цапфе
стола (B, Рис. 2).
Рис.2
Наденьте коленчатую рукоятку стола (B, Рис. 3) на
цапфу.
Рис.3
Установите резьбовой штифт (A, Рис. 3) напротив
уплощения цапфы и плотно зажмите его.
Установите сверлильный стол и зафиксируйте его.
Установите сверлильную головку.
Внимание: Сверлильная головка тяжелая!
Будьте осторожны и попросите кого-нибудь
помочь Вам.
Выровняйте сверлильную головку, чтобы она про-
ходила параллельно опорной плите станка.
Затяните 2 резьбовых штифта (A, Рис. 4).
