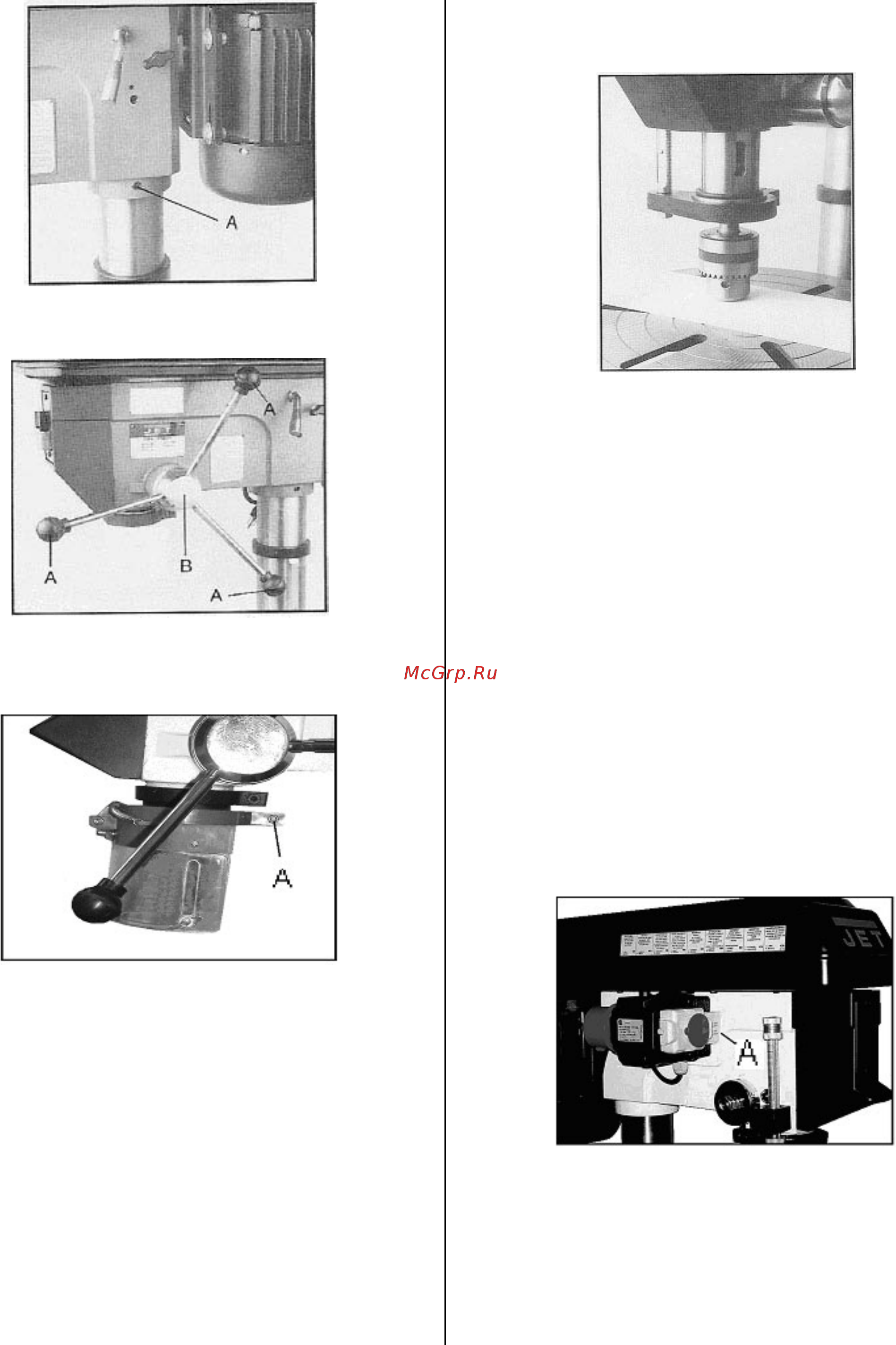

инструкция по эксплуатации станка JET мод.JDP-15M/T,JDP-17FM/T
6
Рис.4
Установите 3 рукоятки подачи (A, Рис. 5) на сту-
пице (B, Рис. 5).
Рис.5
Установите защитное устройство патрона перед
установкой патрона.
Затяните зажимный винт (A, Рис. 6).
Рис.6
Вращая рукоятку, опустите сверлильный стол на
20 мм под шпинделем и зафиксируйте его.
Положите на стол кусок ненужного дерева.
Очистите тканью пиноль шпинделя, посадочные
места патрона шпинделя и сверлильного патрона.
Важно: Эти три элемента не должны содержать
остатков смазки, в ином случае патрон может вы-
валиться.
Наденьте сверлильный патрон на патрон шпин-
деля.
Откройте патрон на максимальный диаметр.
Вставьте патрон в конус шпинделя.
Вращайте патрон, пока он не зафиксируется в
шпинделе.
Опустите патрон почти до куска дерева на столе.
Патрон должен прочно удерживаться в шпинделе
(см. Рис. 7).
Рис.7
5.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а также
применяемые силовые кабели должны соответст-
вовать предписаниям. Напряжение и частота тока в
сети должны соответствовать параметрам, ука-
занным на фирменной табличке станка.
Установленное изготовителем защитное устройст-
во должно быть рассчитано на 10 А.
Применяйте для подсоединения только провод с
обозначением H07RN-F.
Подключение и ремонт электрического оборудова-
ния разрешается проводить только квалифициро-
ванным электрикам.
5.4 Пуск в эксплуатацию
Станок включается посредством нажатия зеленого
выключателя: С помощью красного выключателя
производится остановка станка.
Модель 400В:
Рис.8
С помощью переключателя направления вращения
шпинделя (A, Рис. 8) может быть установлено как
правое, так и левое вращение.
Внимание:
Запрещается переключать направление враще-
ния во время работы мотора.
