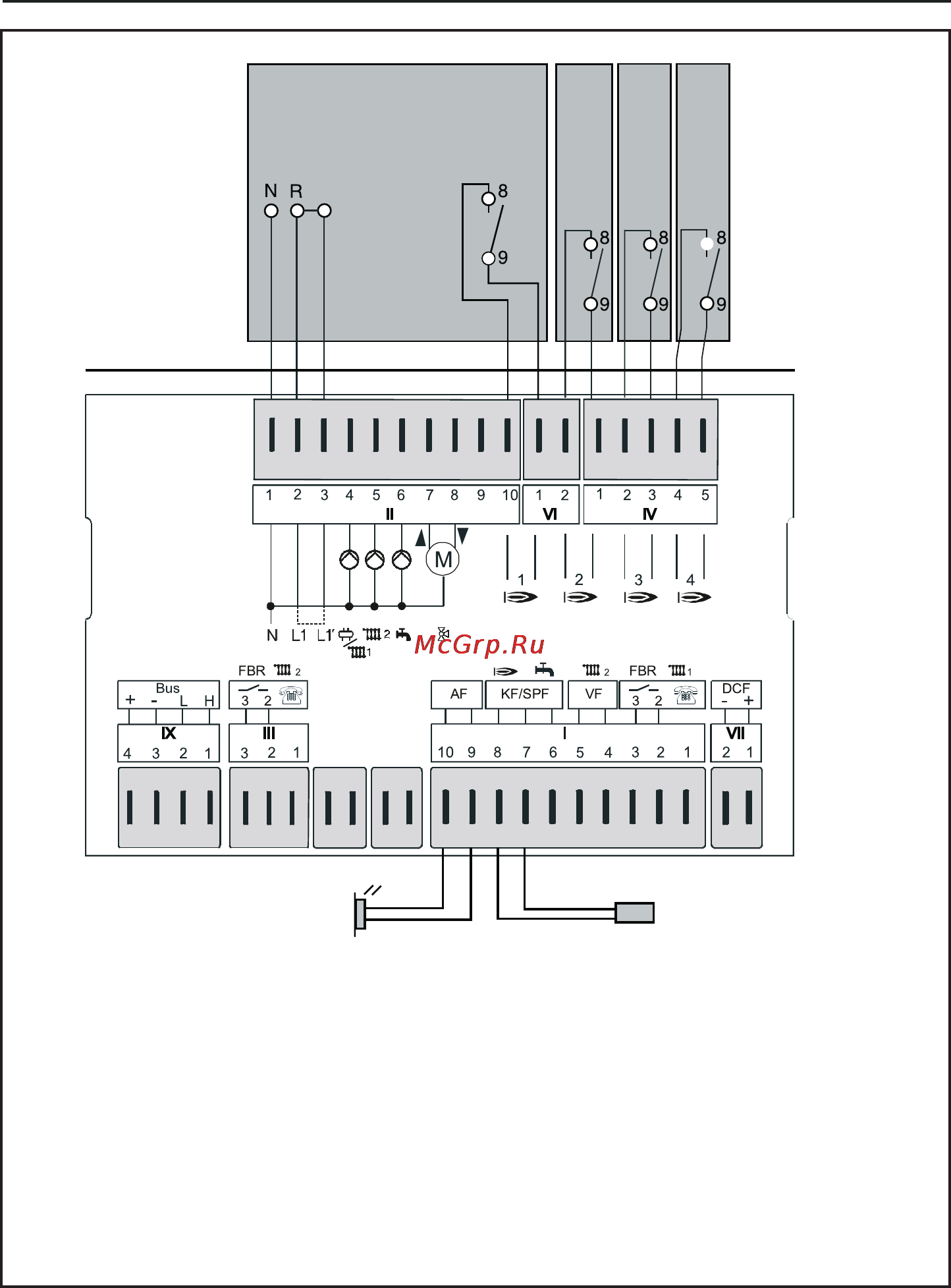

КЛЕММНИК РЕГУЛЯТОРА KROMSCHRÖDER E8 4401

VII (1+2): Антена DCF-приемника

(1-3): FBR2 (FBR1), отопительнуй контур 1

I (2+3): Телефонный коммутатор для ОК 1

I (4+5): Датчик потока, отопительный контур 2

I (6+7): Датчик темп. Емкостного водонагрев.

I (7+8): Датчик коллектора

I (9+10): Датчик наружной температуры

III (1-3): FBR2 (FBR1), отопительный контур 2

III (2+3): Телефонный коммутатор для ОК 2

IX (1+2): Can-Bus шина данных

IX (3+4): Питание Can-Bus шины

II (1): Нулевой вывод питания

II (2): L1-фаза (питание прибора)

II (3): Напряжение на выводы реле

II (4): Насос отопительного контура 1/

коллекторный насос

II (5): Насос отопитльного контура 2

II (6): Насос емкостного водонагревателя/

переключающий клапан

Котел для получения горячей воды

II (7): Смеситель контура отопления открыт

II (8): Смеситель контура отопления закрыт

II (10) + VI (1): Ступень котла 1

VI (2) + IV (1): Ступень котла 2

IV (2+3): Ступень котла 3

IV (4+5): Ступень котла 4

Распределение клемы

Нагрузка контактов

реле 2(2)A, 250V

Подключение котлов в каскад (пример)

Управляемый котел (клеммник)

Котел

Датчик ОВ в котлеНаружный датчик

Bison
