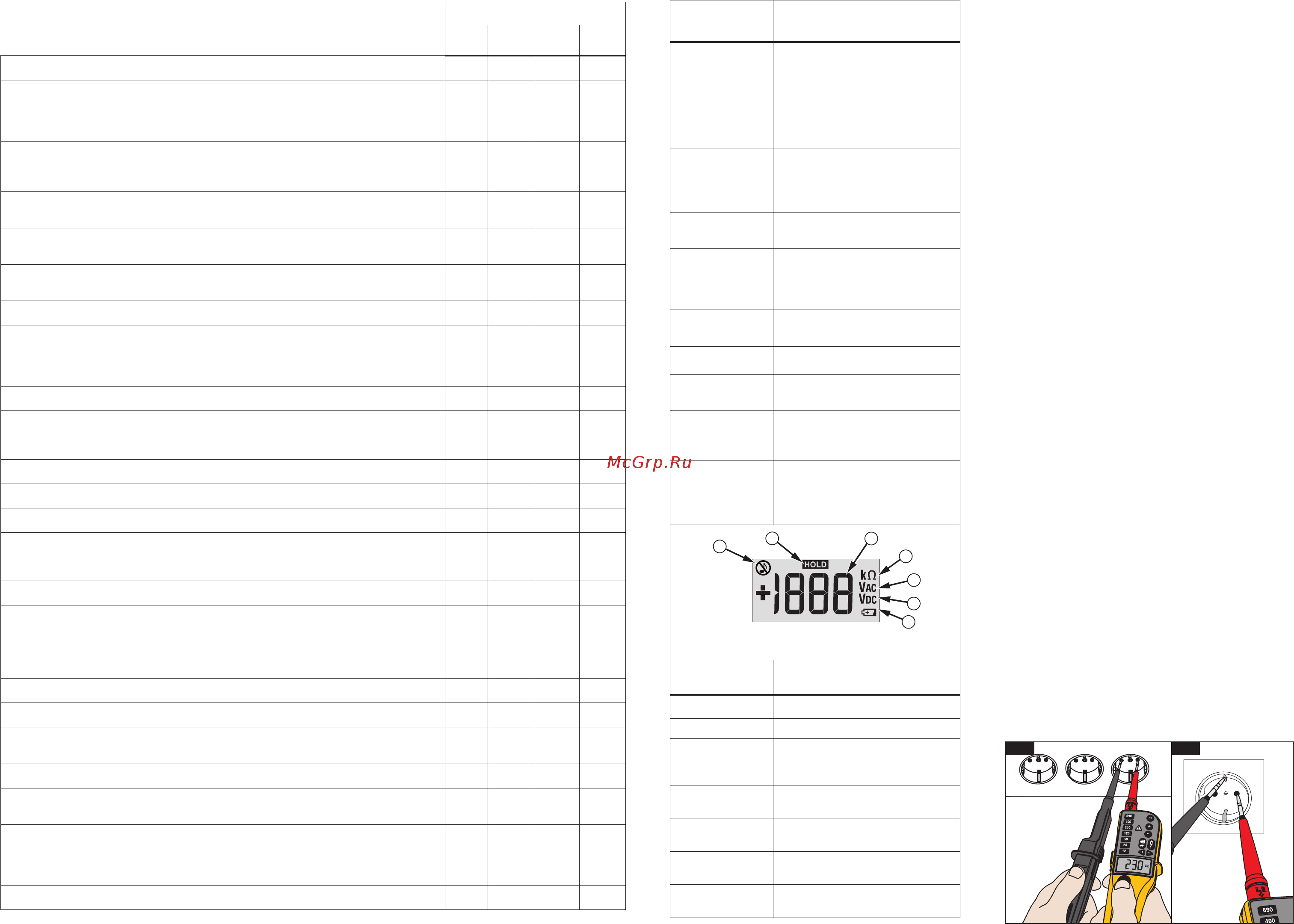

Функции
Модель
T90 T110 T130 T150
Удовлетворяет требованиям EN61243-3: 2010
• • • •
Диапазон светодиодной индикации: от 12 до 690 В (постоянный и
переменный ток)
• • • •
Отображение напряжения: полоска светодиодов
• • • •
Независимый индикатор сверхнизкого напряжения сигнализирует о
напряжении более 50 В переменного тока или 120 В постоянного тока даже
в том случае, если нет питания от батарей или от сети
• • • •
Диапазон индикации на ЖК-дисплее: от 6 до 690 В (постоянный и
переменный ток)
• •
Отображение напряжения: цифровой ЖК-дисплей 3½ разряда (с
разрешением 1 В)
• •
Измерение сопротивления: ЖК-дисплей 3½ разряда (от 0 до 1999 Ом с
разрешением 1 Ом)
•
ЖК-дисплей с подсветкой
• •
Удержание показаний дисплея: включение/отключение фиксации дисплея
при измерении напряжения или сопротивления
• •
CAT II 690 В/CAT III 600 В
•
CAT III 690 В/CAT IV 600 В
• • •
Прочный провод с двойной изоляцией
• • • •
Фиксированный импеданс ~200 кОм (~3,5 мА при 690 В)
• • • •
Переключение нагрузки 2 кнопками (30 мА при 230 В)
• • •
Вибрация под нагрузкой (при 2 нажатых кнопках нагрузки)
• • •
Однополюсный тест фазы (также работает при использовании перчаток)
• • • •
Направление вращения поля (также работает при использовании перчаток)
• • •
Проверка обрыва цепи/тестирование диодов
• • • •
Фонарик
• • •
Звуковая сигнализация при тестировании обрывов/фазы/переменного
напряжения (переключаемая)
• • •
Звуковая сигнализация при тестировании обрывов/фазы/переменного
напряжения (фиксированная)
•
IP54
•
IP64
• • •
Тонкие металлические наконечники щупа (с резьбой для прилагаемых
принадлежностей для наконечников)
• • • •
Защитная крышка для наконечников щупа (для хранения щупов)
• • • •
Утолщающие насадки для наконечников щупа ∅ 4 мм (для электрических
розеток)
• • • •
Зазор 19 мм в положении наконечника щупа для хранения
• • • •
Колпачки наконечника щупа (GS38 для Великобритании — допустимая
длина открытой металлической части < 4 мм)
• • • •
Тонкие щупы для компактного форм-фактора
•
Дисплей
Светодиодный
(все модели)
Описание
y
x
w
v
u
t
s
Уровень напряжения
подсвечивается
z
Напряжение превышает
предел сверхнизкого
напряжения (>50 В перем.
тока или >120 В пост. тока)
a
Переменное напряжение/фаза
в однополюсном тесте фазы
d
Постоянный
ток
e
Полярность напряжения на
индикаторном щупе
b
Низкий заряд батареи/нужна
замена батареи
M
Тихий режим (T110)
f
Нет обрыва/диод в прямом
направлении
g
Переключаемая нагрузка
включена (нажато две кнопки
и ток течет)
q r
Обнаружено чередование
фаз влево или вправо от
неиндикаторного щупа (L1) к
индикаторному (L2)
1
2
4
3
5
6
7
gpn06.eps
ЖК
(T130/T150)
Описание
Тихий режим (T130/T150)
Фиксация показаний
Измерение напряжения (T130/
T150) или сопротивления
(T150)
Измерение сопротивления
(T150)
Измерение напряжения
переменного тока
Измерение напряжения
постоянного тока
Низкий заряд батареи/нужна
замена батареи
Размещение тестера в руке
Всегда держите прибор позади выступа, чтобы
дисплей оставался видимым. См. рис. 4.
 Внимание!
Во избежания удара электрическим
током не прикасайтесь к металлическим
контактам щупов, если цепь находится
под напряжением.
Внутренний тест прибора
Тестер снабжен встроенной функцией
тестирования.
Используйте этот тест для проверки состояния
прибора перед использованием и после
использования:
1. Замкните наконечники щупа друг на друга.
Появится символ
f и раздастся звуковой
сигнал (если он включен в T110/T130/T150).
Если включен тихий режим, то загорится
светодиод (если светодиодная индикация
активна в T110). Этот тест продемонстрирует
целостность проводников щупов.
2. Убедитесь, что:
• батареи исправны
•
b (T90, T110) НЕ включен
• отсутствует символ B (T130, T150) на
экране
3. Продолжайте удерживать наконечники щупа
замкнутыми в течение более 3 секунд.
4. Разомкните наконечники щупа. Все светодиоды
(за исключением z и g) должны загореться,
а на ЖК-дисплее (T130, T150) на одну секунду
должны появиться все символы. Этот тест
показывает исправность индикаторов и
внутренних цепей прибора.
5. Измерьте заведомо известное напряжение,
например напряжение 230 В в электрической
розетке. На этом тестирование прибора,
включающее проверку сверхнизкого
напряжения, завершается .
Если внутренний тест тестера или тест напряжения
завершается ошибкой, не используйте тестер. Для
организации ремонта см. контактные данные в
разделе «Обращение в компанию Fluke».
Порядок проверки состояния изоляции, кабелей
и корпуса см. в разделе
Информация по
безопасности
.
4
