T90/T110/T130/T150
Voltage/Continuity Tester
Инструкция по применению
Введение
Электрические тестеры Fluke T90/T110/T130/
T150 Electrical Tester (далее именуемые «тестер»
или «прибор») являются тестерами напряжения
с возможностью проверки обрыва цепи и с
индикацией вращающегося поля (только в
T110/T130/T150). Приборы предназначены
для проведения измерений в промышленных
и домашних условиях. Прибор соответствует
последним стандартам в части безопасности
и надежности эксплуатации, а также точности
измерений. Фиксированная крышка тестового щупа
предотвращает травмы при переноске прибора.
Как связаться с Fluke
Чтобы связаться с представителями компании Fluke,
позвоните по одному из указанных ниже номеров.
• Германия: 07684 - 80 09 545
• Франция: 01 48 17 37 37
• Великобритания: +44-0-1603256600
Зайдите на сайт www.uke.com, чтобы
зарегистрировать устройство, скачать руководство
и получить более подробную информацию.
Чтобы просмотреть, распечатать или загрузить
самые последние дополнения к руководствам,
посетите раздел веб-сайта http://us.uke.com/usen/
support/manuals.
Информация по безопасности
 Внимание!
Чтобы избежать опасности поражения
электрическим током, возникновения пожара
или травм, выполняйте следующие указания:
● Ознакомьтесь со всеми правилами техники
безопасности перед использованием
устройства.
● Используйте прибор только по
назначению. Ненадлежащая эксплуатация
может привести к нарушению
обеспечиваемой прибором защиты.
● Вначале измерьте известное напряжение,
чтобы убедиться в исправности прибора.
● Не превышайте номинальное напряжение
между клеммами или между клеммами и
заземлением.
PN 3928132
October 2011, Rev. 1, 10/13 (Russian)
© 2011, 2013 Fluke Corporation. All rights reserved.
Specications are subject to change without notice. All product
names are trademarks of their respective companies.
● Ограничьте измерения определенной
категорией измерения или показаниями
напряжения.
● Не работайте в одиночку.
● Соблюдайте региональные и
государственные правила техники
безопасности. Используйте средства
индивидуальной защиты (разрешенные
резиновые перчатки, маску для лица и
невоспламеняющуюся одежду), чтобы
избежать поражения электрическим
током или дуговым разрядом при
касании оголенных клемм под опасным
напряжением.
● Не используйте прибор в среде
взрывоопасного газа, пара или во
влажной среде.
● Не используйте прибор и отключите его,
если он поврежден.
● Не используйте прибор, если в его работе
возникли неполадки.
● Пальцы должны находиться за рейкой
для предупреждения защемления
пальцев на щупе.
● Не используйте прибор, если повреждены
провода щупов.
● Осмотрите корпус перед использованием
прибора. Обратите внимание на
возможные трещины или сколы на
пластмассовом корпусе.
● Перед использованием прибора
необходимо закрыть и зафиксировать
дверцу отсека батарей.
● Если загорелся индикатор низкого заряда
батарей, их необходимо заменить. Это
позволит избежать ошибок в измерениях.
● В случае протекания батарей необходимо
отремонтировать прибор перед
использованием.
● Прибор предназначен для использования
квалифицированными специалистами.
Лицо, использующее прибор, должно
обладать необходимыми знаниями
и подготовкой в области техники
безопасности при измерении напряжения,
в особенности для промышленных
условий применения, а также понимать
важность необходимых мер безопасности
при обращении с прибором до и после
измерений, чтобы поддерживать его
работоспособность.
Символы
На корпусе тестера и в данной инструкции
используются следующие символы.
Символ Пояснение
Важная информация. См. инструкцию.
Опасное напряжение.
Подходит для работы под напряжением.
Символ Пояснение
Этот продукт соответствует требованиям
к маркировке директивы WEEE
(2002/96/EC). Данная метка указывает,
что данный электрический/электронный
прибор нельзя выбрасывать вместе
с бытовыми отходами. Категория
устройства: Согласно типам
оборудования, перечисленным в
Дополнении I директивы WEEE,
данное устройство имеет категорию
9 "Контрольно измерительная
аппаратура". Не утилизируйте данное
изделие вместе с неотсортированными
бытовыми отходами. Указания по
утилизации можно найти на веб-сайте
компании Fluke.
Соответствует нормативам ЕС
CAT III
Категория измерений III применяется
для измерений в цепях, подключенных
к распределительной части
низковольтной электросети здания.
CAT IV
Категория измерений IV применяется
для измерений в цепях, подключенных
к низковольтному вводу в здание.
Дополнительные принадлежности
С тестером поставляются следующие
принадлежности.
Номер
детали
Принадлежности
4083642 Колпачок наконечника щупа GS38
4083656 Удлиняющие насадки щупа ∅ 4 мм
4111533
Поясная сумка H15 (приобретается
отдельно)
4111540
Мягкий чехол на молнии C150 для
переноски прибора (приобретается
отдельно)

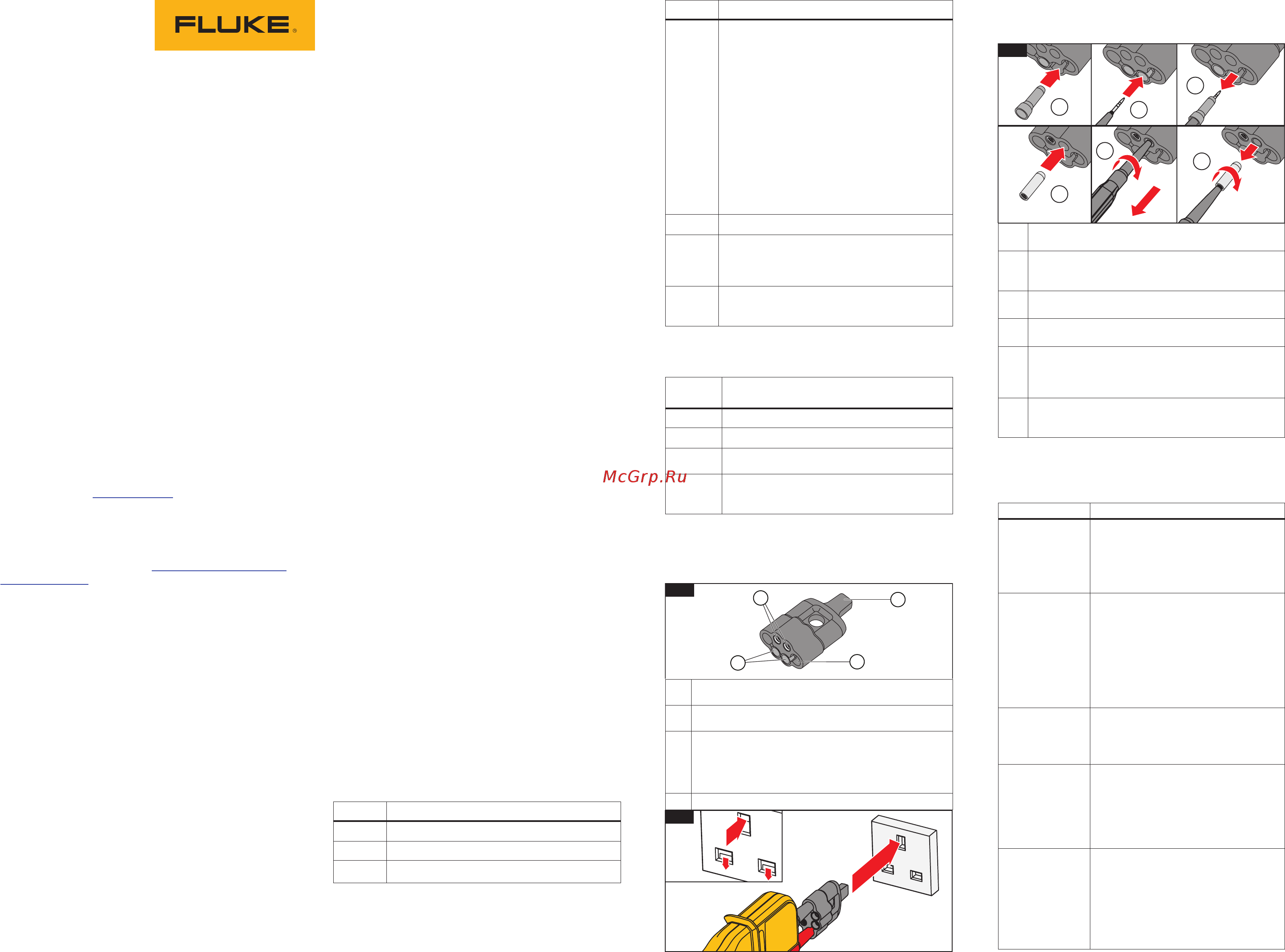

На рис. 1 показана защитная крышка для
наконечников щупа. Крышка представляет собой
многофункциональную принадлежность,
используемую в процессе тестирования и как
футляр для принадлежностей.
Место для хранения колпачков наконечника
щупа
Место для хранения удлиняющих насадок
щупа ∅ 4 мм
Приспособление для открытия защищенных
электрических розеток стандарта
Великобритании (вставьте приспособление в
розетку, чтобы открыть доступ к контактам,
см. рис. 2)
Место для хранения неиспользуемых щупов
1
4
3
1
2
Краткая справка
Для включения и отключения функций
используйте кнопки. Назначение кнопок см. в
таблице ниже.
Кнопка Описание
c
Включение и отключение
фонарика (T110, T130, T150).
Для экономии заряда батарей
функция автоматически
отключается через 30 секунд.
I
Нажмите для фиксации
показаний на ЖК-дисплее при
измерении напряжения или
сопротивления. Нажмите еще
раз, чтобы отменить фиксацию.
Для экономии заряда батарей
функция автоматически
отключается через 30 секунд.
h
Нажмите эту кнопку на каждом
из щупов одновременно, чтобы
начать тестирование при низкой
переключаемой нагрузке.
cp
Удерживайте в течение 2 секунд
для включения или отключения
звуковой сигнализации.
Состояние отображается на
ЖК-дисплее (T150, T130) или в
группе светодиодов (T110).
Il
Удерживайте в течение
2 секунд для включения или
отключения режима измерения
сопротивления (только в T150).
Для экономии заряда батарей
функция автоматически
отключается через 30 секунд.
На рис. 3 показано, как размещать
принадлежности наконечников в отсеках крышки и
извлекать их из отсеков крышки.
Нажмите на колпачок наконечника щупа,
чтобы поместить его на хранение.
Чтобы извлечь колпачок наконечника щупа,
плотно введите наконечник щупа в его
колпачок.
Потяните за рукоятку щупа, чтобы снять
колпачок наконечника щупа.
Нажмите на удлиняющие насадки щупа ∅
4 мм, чтобы поместить их на хранение.
Чтобы извлечь удлиняющие насадки
щупа, плотно введите наконечник щупа в
удлиняющие насадки щупа. Поверните щуп
на 1/4 оборота.
Потяните за рукоятку щупа, чтобы извлечь
удлиняющие насадки щупа. Доверните
насадку до фиксации.
3
1
4
2
5
1/4
3
6
2
