ON OFF220V / 50Hz
www.fubag.ru
Инструкция по эксплуатации
- 1 -6
Подсоединение источника питания
Подсоедините электрокабель к однофазной сети электропитания 220 В с выключателем.
Напряжение 380 В запрещено использовать, так как оно может серьезно повредить аппарат и
иметь серьезные последствия для оператора.
При подключении сварочного аппарата к электрической сети переменного тока напряжением
220 В и частотой 50 Гц необходимо обеспечить защиту розетки для подключения
автоматическим выключателем или плавкой вставкой с током срабатывания равным 25 А.
Внимание: Для подключения аппарата используйте розетку с заземлением.

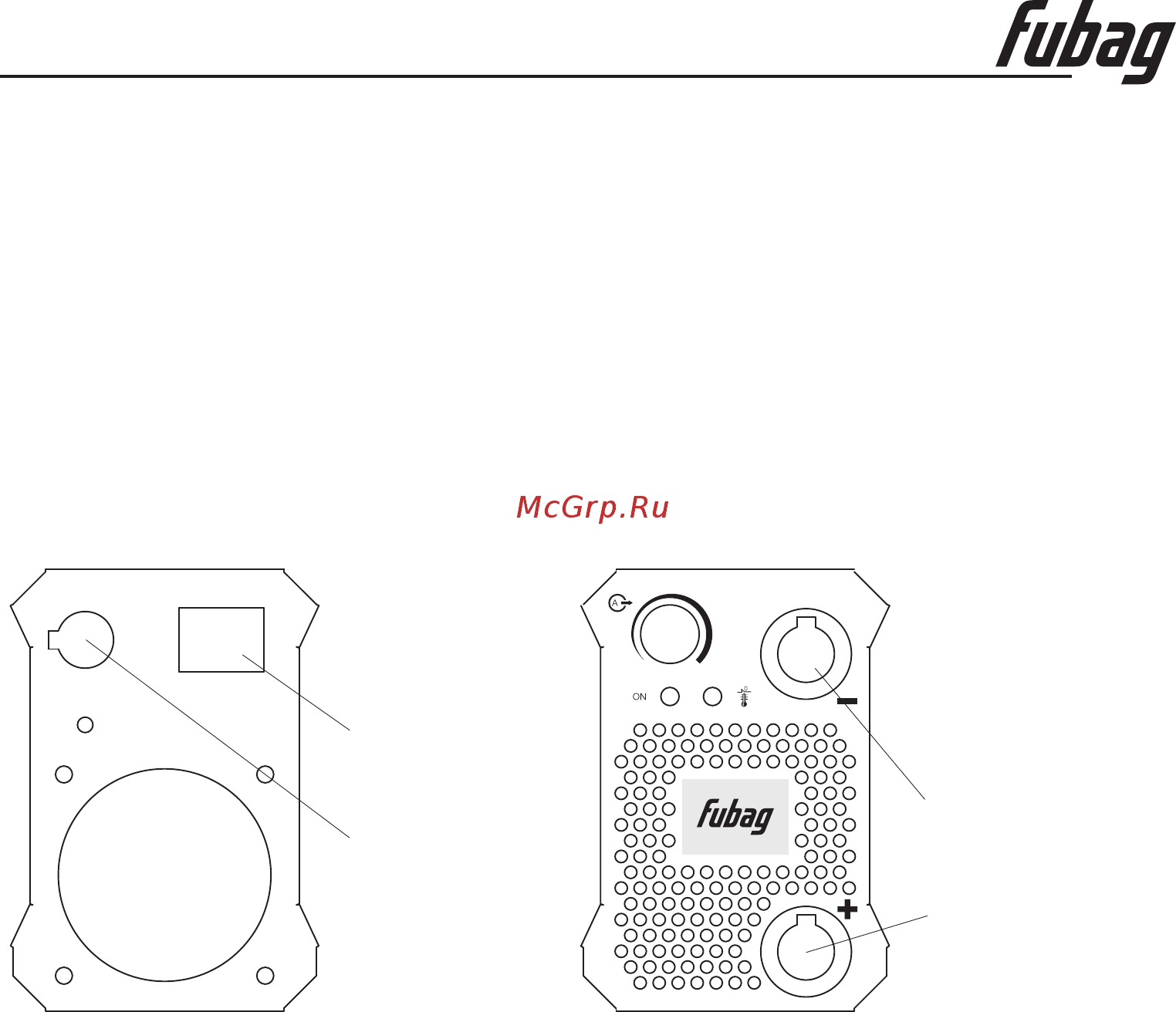

Выключатель
питания
Вход
кабеля
питания
Подключение
кабеля электро-
додержателя
Подключение
кабеля зажима
заземления
Подключение кабелей электрододержателя и зажима заземления.
а) Подсоединение сварочного кабеля
Подсоедините байонетный разъем сварочного кабеля к выходному соединению на
передней панели с маркировкой «+» и поверните по часовой стрелке. Электрододержатель
используется для зажима электрода.
b) Подсоединение кабеля заземления
Подсоедините байонетный разъем кабеля заземления к выходному разъему на передней
панели и поверните по часовой стрелке. Зажим заземления используется для подключения
свариваемого материала в цепь сварочного тока.
Не используйте вместо кабеля заземления, стальную пластину или другие
подобные материалы, которые являются плохими проводниками, для соединения
сварочного аппарата со свариваемым изделием.
Внимание:
