10. Клемма +12V

Клемма +12 V предназначена для соедине-

ния с «+» клеммой автомобильного аккуму-

лятора с помощью силового кабеля 4-го ка-

либра и с встроенным предохранителем или

реле обратного тока в конце аккумулятора.

ПРИМЕЧАНИЕ:

Это соединение во время установки следу-

ет выполнять в последнюю очередь, чтобы

избежать повреждений.

11. Клемма REM

Клемма предназначена для включения/вы-

ключения усилителя путем подачи на эту

клемму +12В. Обычно этот сигнал появ-

ляется на выходе включенного головного

устройства, предназначенного для управ-

ления активной антенной или другим обо-

рудованием. При отсутствии такого сигна-

ла, присоедините эту клемму к цепи ACC

замка зажигания автомобиля.

12. Клемма заземления GND

Соедините клемму GND напрямую с шасси

автомобиля при помощи кабеля 4 калибра.

ПРИМЕЧАНИЕ:

Это соединение во время установки следу-

ет выполнять в первую очередь, чтобы из-

бежать повреждений.

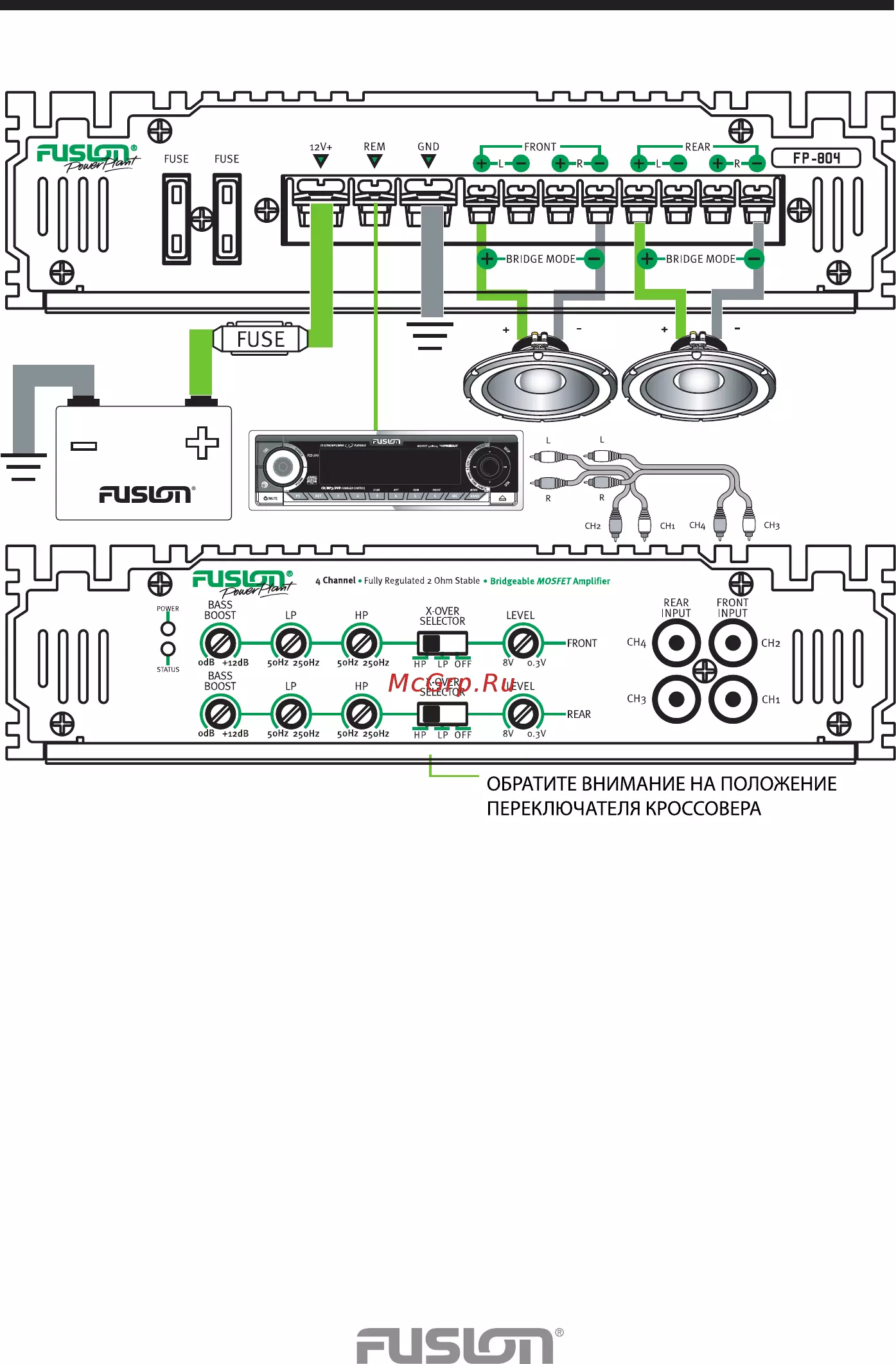

13. Клеммы для подключения динамиков

Для правильного подключения динамиков

выполняйте подсоединения в соответствии

со схемами двух-, трех- и четырехканаль-

ного подсоединения.
