Глава 30 Контроль доступа
Руководство пользователя по серии ES-3124
282
30.3.6 Настройка учетных записей пользователей
Доступ к коммутатору через Web-конфигуратор одновременно могут получить до пяти
пользователей (один администратор и четыре обычных пользователя).
• Администратор – это пользователь, который может как просматривать, так и
вносить изменения в настройки коммутатора. Имя пользователя для администратора
не может быть изменено – это всегда admin. Пароль по умолчанию – 1234.
" Настоятельно рекомендуется изменить пароль администратора по
умолчанию (1234).
• Обычный пользователь (не администратор, с именем, отличным от admin) может
только просматривать, но не изменять настройки коммутатора.
Чтобы открыть приведенный ниже экран, нажмите Management > Access Control >
Logins.

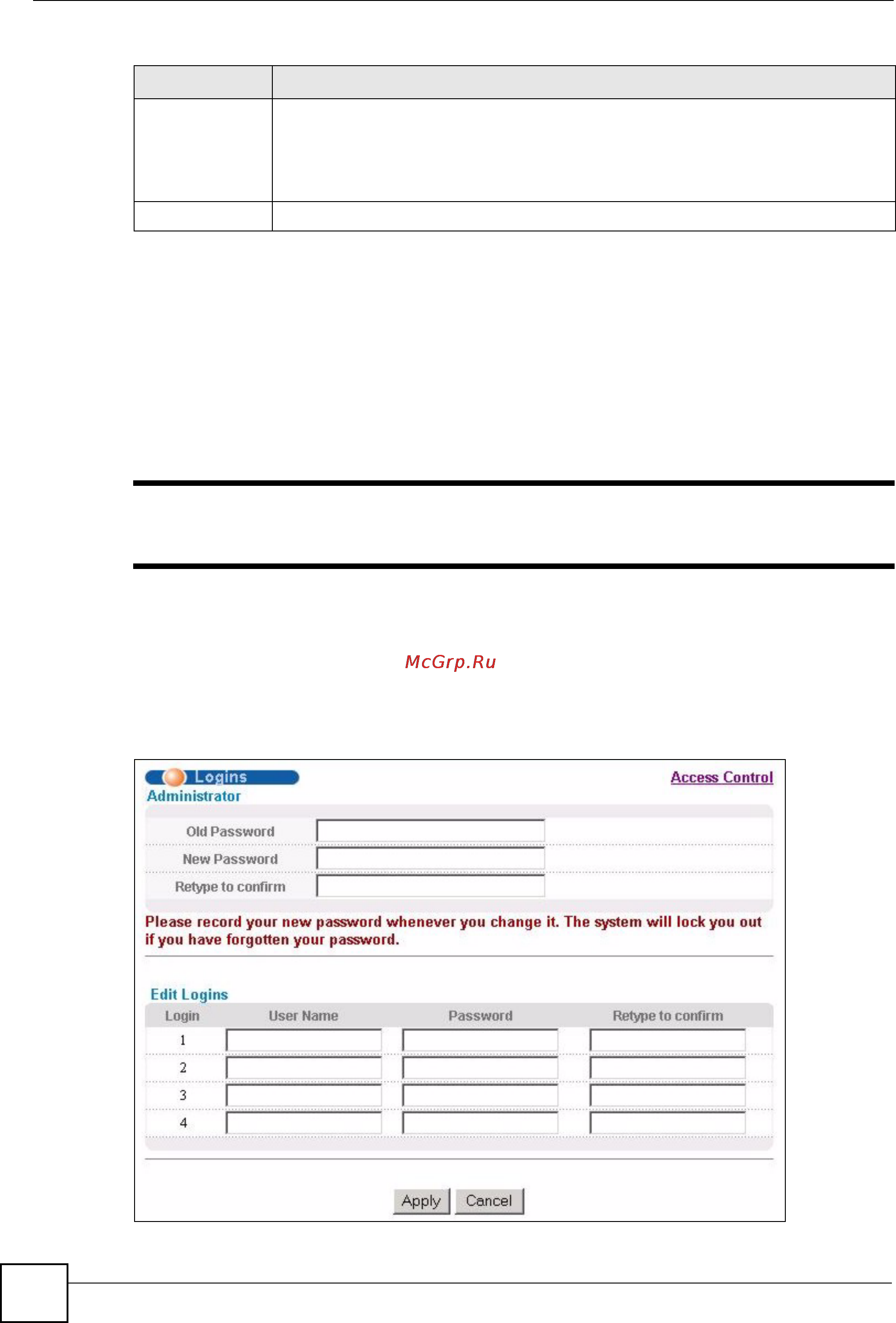

Рисунок 146 Экран Management > Access Control > Logins
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней навигационной панели для сохранения
изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново
.
Таблица 105 Экран Management > Access Control > SNMP > Trap Group (продолжение)
ПОЛЕ ОПИСАНИЕ
