Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
332

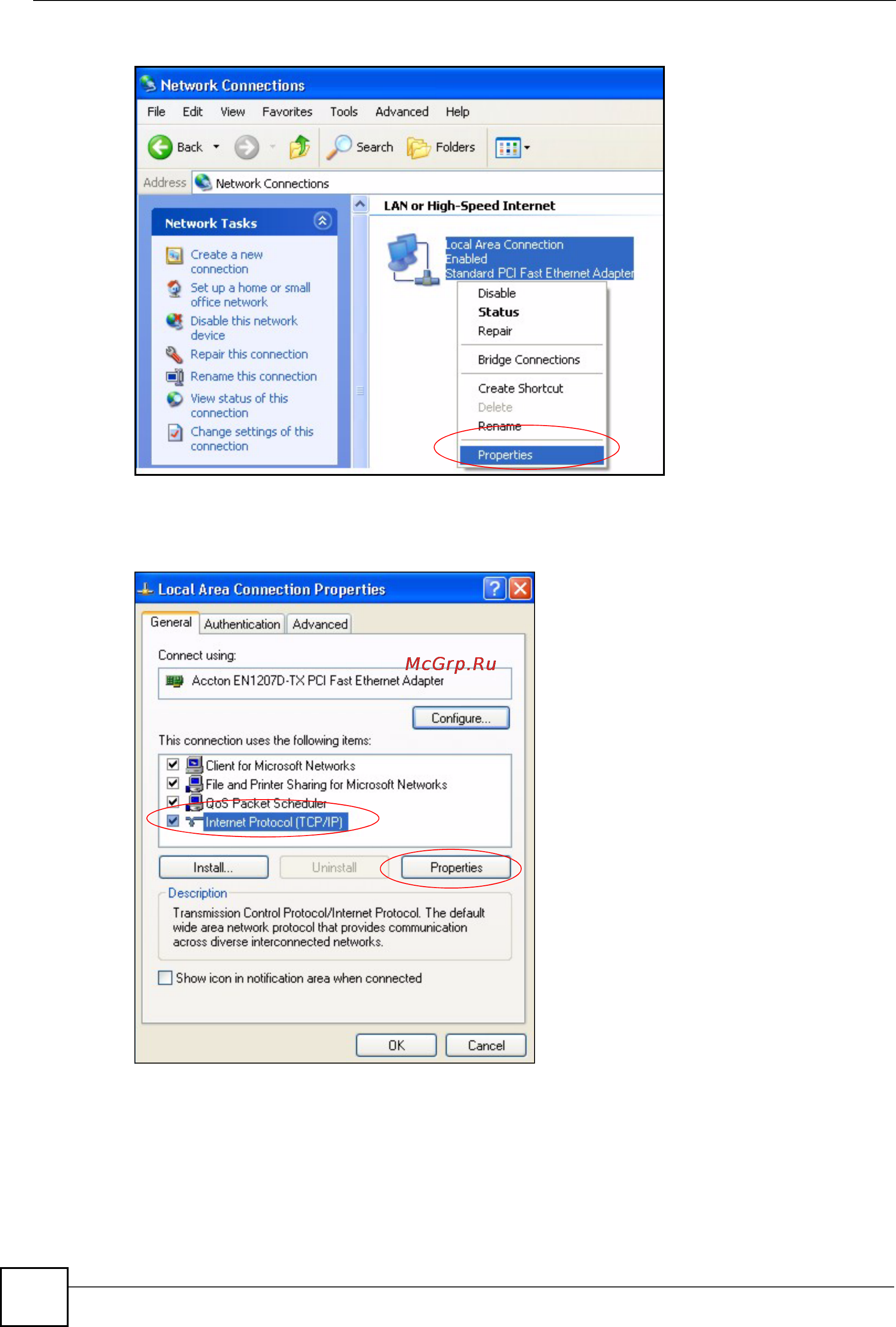

Рисунок 174 Выбор Windows XP: Control Panel: Network Connections: Properties
4 Выберите Internet Protocol (TCP/IP) (на вкладке General в Win XP) и нажмите
Properties.
Рисунок 175 Windows XP: окно Local Area Connection Properties
5 Откроется окно Internet Protocol TCP/IP Properties (на вкладке General в
Windows XP).
• В случае динамического назначения IP-адресов нажмите Obtain an IP address
automatically.
• В случае статического IP-адреса нажмите Use the following IP Address и введите
значения в поля IP address, Subnet mask и Default gateway.
