Приложение B Всплывающие окна, JavaScript и разрешения Java
Руководство пользователя по серии ES-3124
351

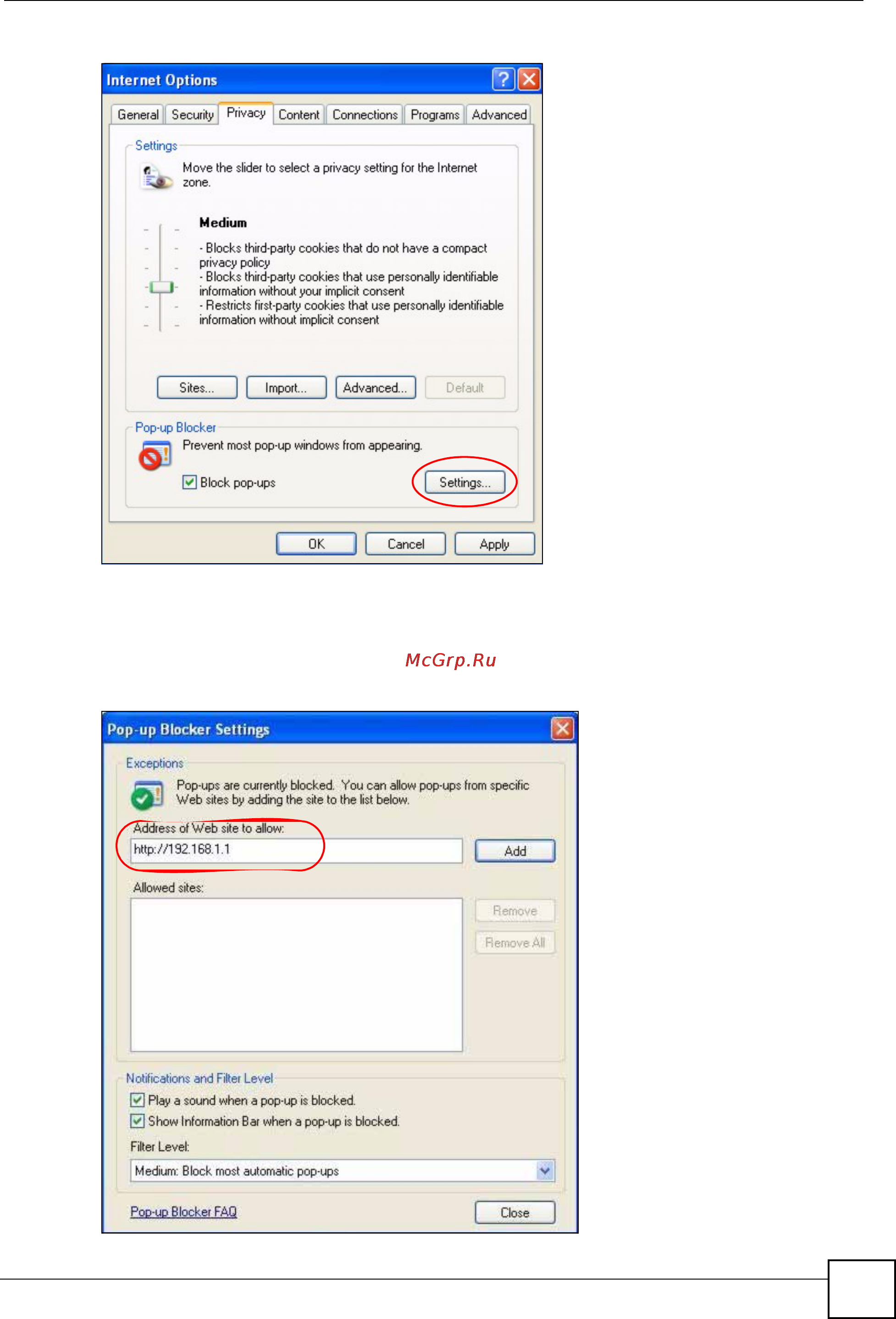

Рисунок 203 Меню Internet Options: Privacy
3 Введите IP-адрес устройства (Web-страницы, которую не требуется блокировать) с
префиксом «http://». Например, http://192.168.167.1.
4 Нажмите Add, чтобы этот IP-адрес попал в список разрешенных сайтов Allowed
sites.
Рисунок 204 Экран Pop-up Blocker Settings
