Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
124
11.6 Настройка протокола MRSTP
Чтобы настроить протокол MRSTP, нажмите на MRSTP на экране Advanced
Application > Spanning Tree Protocol. Более подробную информацию о MRSTP можно
найти в разд.11.1 на стр.113.

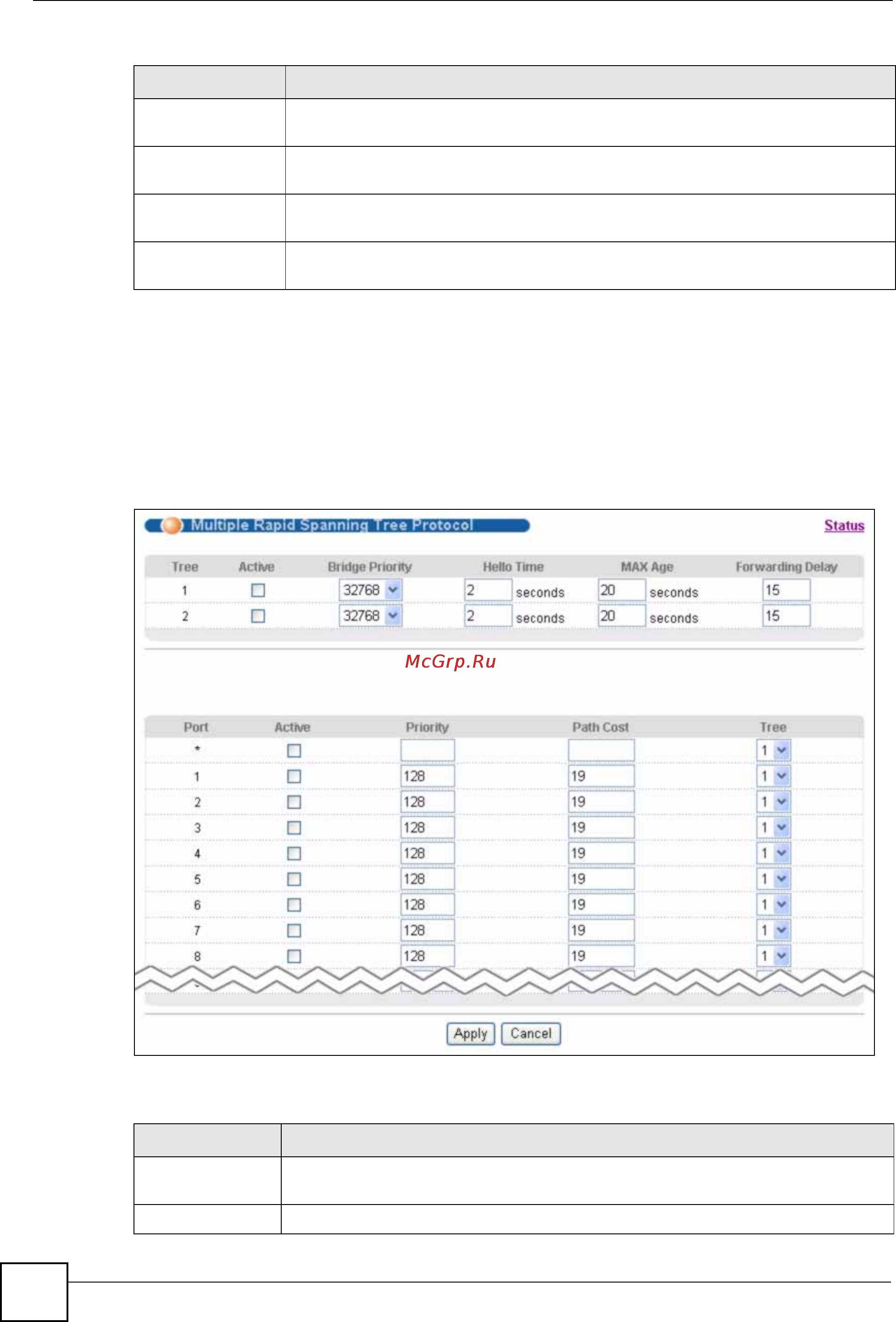

Рисунок 58 Экран Advanced Application > Spanning Tree Protocol > MRSTP
Поля экрана описаны в следующей таблице.
Cost to Bridge Стоимость пути от корневого порта на данном коммутаторе к корневому
коммутатору.
Port ID Уровень приоритета и номер порта на коммутаторе, через который этот
коммутатор должен связываться с корнем покрывающего дерева.
Topology
Changed Times
Количество смен конфигурации покрывающего дерева.
Time Since Last
Change
Время, прошедшее с последней смены конфигурации покрывающего
дерева.
Таблица 28 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
ПОЛЕ ОПИСАНИЕ
Таблица 29 Экран Advanced Application > Spanning Tree Protocol > MRSTP
ПОЛЕ ОПИСАНИЕ
Status Нажмите Status, чтобы отобразить экран состояния MRSTP Status (см.
рис.57 на стр.123).
Tree Порядковый номер дерева STP (только для чтения).
