Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
334

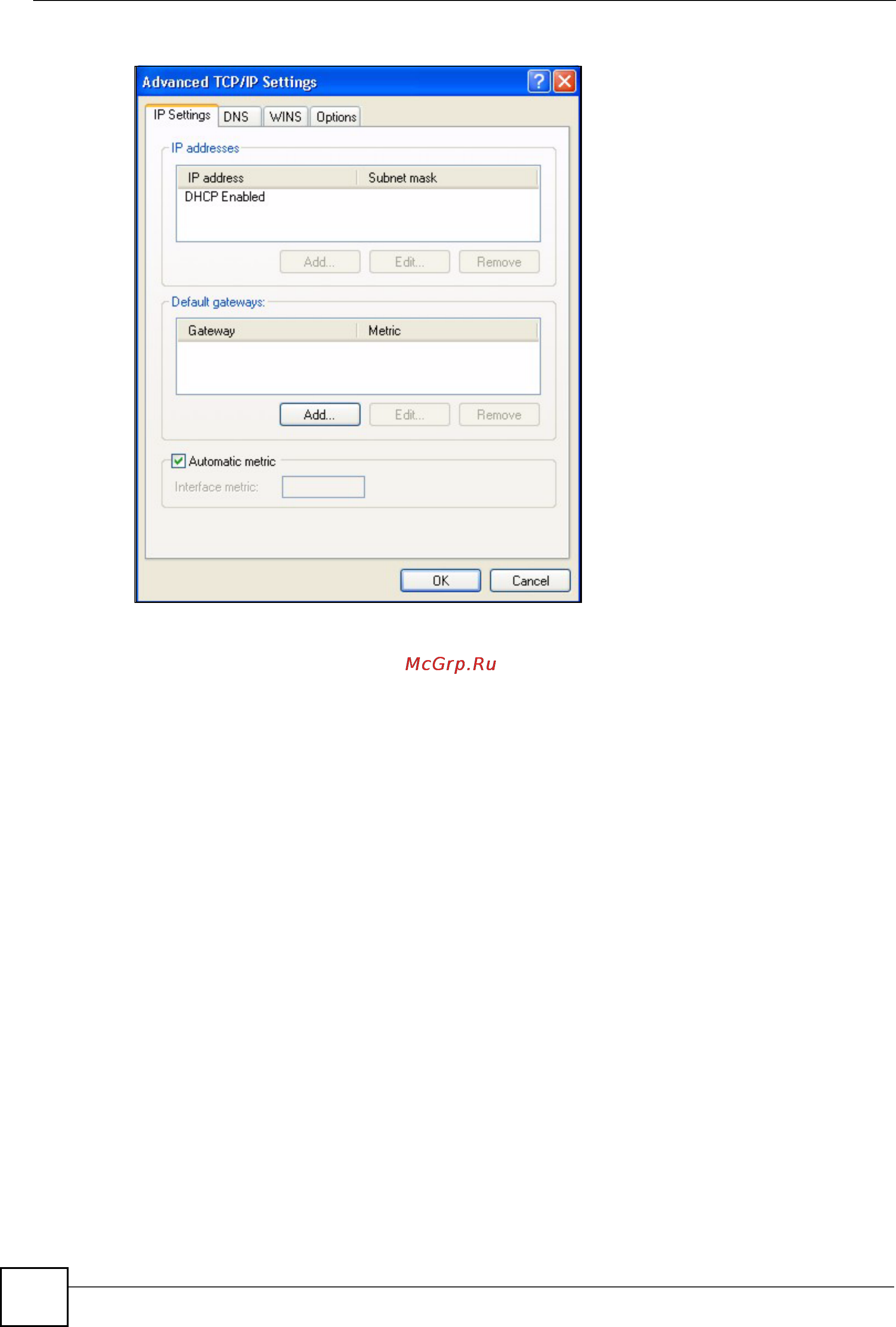

Рисунок 177 Windows XP: окно Advanced TCP/IP Properties
7 В окне Internet Protocol TCP/IP Properties (на вкладке General в Windows XP):
• Нажмите на Obtain DNS server address automatically, если IP-адрес или IP-
адреса серверов DNS не известны.
• Если IP-адреса серверов DNS известны, нажмите на Use the following DNS
server addresses и введите их в поля Preferred DNS server и Alternate DNS
server.
Если ранее адреса DNS-серверов уже настраивались, нажмите на Advanced и
затем перейдите на вкладку DNS,
чтобы упорядочить их.
