Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
345

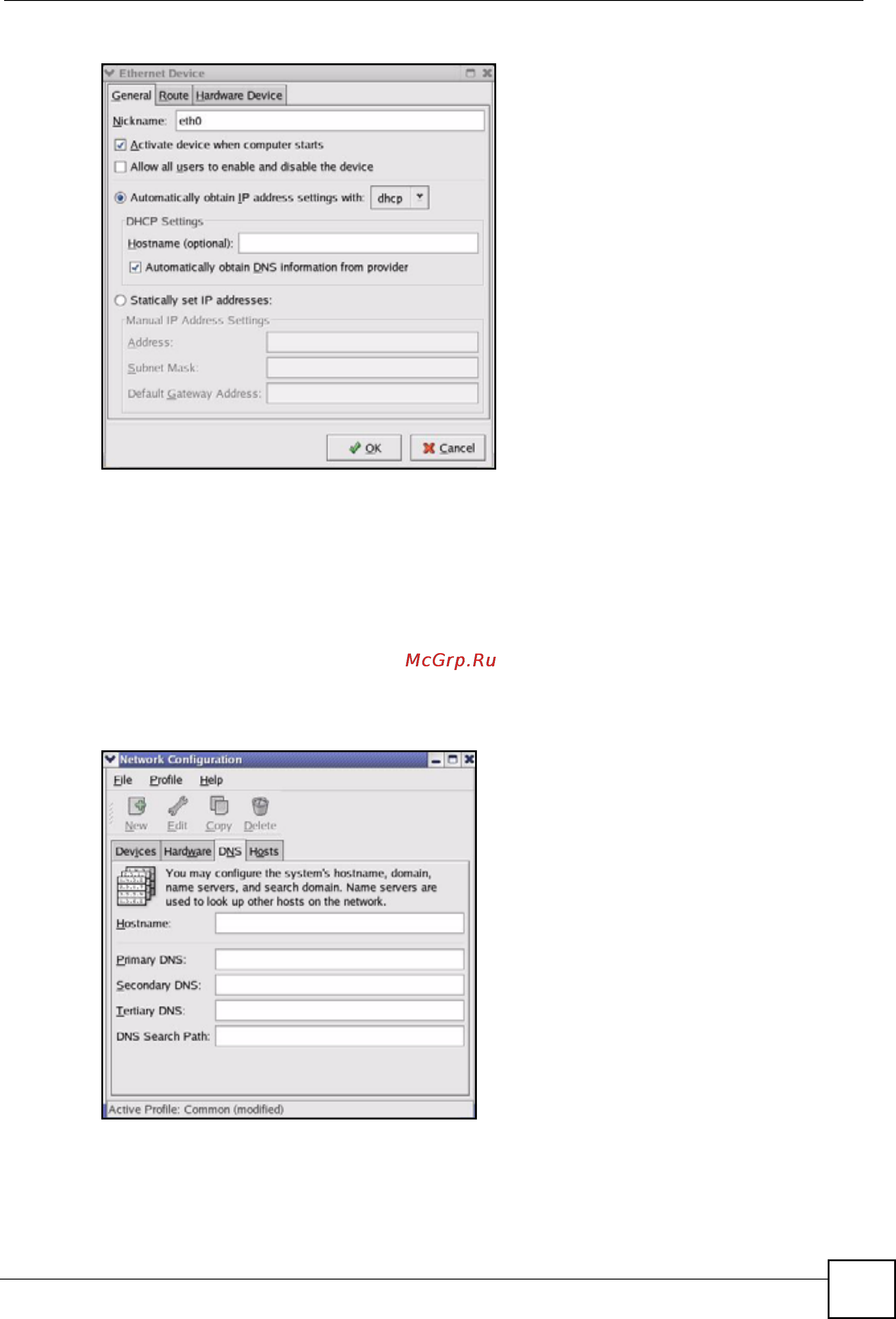

Рисунок 193 Red Hat 9.0: среда KDE: окно Ethernet Device: General
• Если IP-адрес назначается динамически, нажмите на Automatically obtain IP
address settings with и выберите из ниспадающего списка dhcp.
• В случае статического IP-адреса нажмите на Statically set IP Addresses и
заполните поля Address, Subnet mask и Default Gateway Address.
3 Нажмите на OK, чтобы сохранить изменения и закрыть экран Ethernet Device
General.
4 Если известные IP-адреса серверов DNS, нажмите на вкладку DNS на экране
Network Configuration.
Введите информацию о серверах DNS в соответствующие
поля.
Рисунок 194 Red Hat 9.0: среда KDE: окно Network Configuration: DNS
5 Нажмите на вкладку Devices.
6 Нажмите на кнопку Activate, чтобы изменения вступили в силу. Появится
следующий экран. Нажмите на Yes, чтобы сохранить изменения на всех экранах.
