Gorenje ect 62 b [24/28] Схема подключения

375676

• Неправильное подключение может привести к повреждению

деталей прибора. В этом случае вы теряете право на

гарантийное обслуживание!

• Перед подключением необходимо проверить, совпадает ли

напряжение, указанное в заводской табличке, с фактическим

напряжением в сети. Присоединительное напряжение в

сети (230 В на N) специалист должен проверить с помощью

измерительного прибора!

• Присоединительный кабель с задней стороны прибора

проложите таким образом, чтобы он не касался задней стенки

варочной панели, так как во время работы прибора она

нагревается.

Примечание!

Перемычки лежат в клеммной колодке. Винты клемм уже

откручены, поэтому их не нужно откручивать. При закручивании

винтов слышен слабый щелчок: это означает, что винт необходимо

крепко затянуть.

Для подключения могут использоваться:

• резиновые соединительные кабели типа H05RR-F 4x1,5 с желто-

зеленым защитным проводом,

• ПВХ изолированные соединительные кабели типа H05VV-F

4x1,5 с желто-зеленым защитным проводом, а также другие

равноценные кабели или кабели лучшего качества.

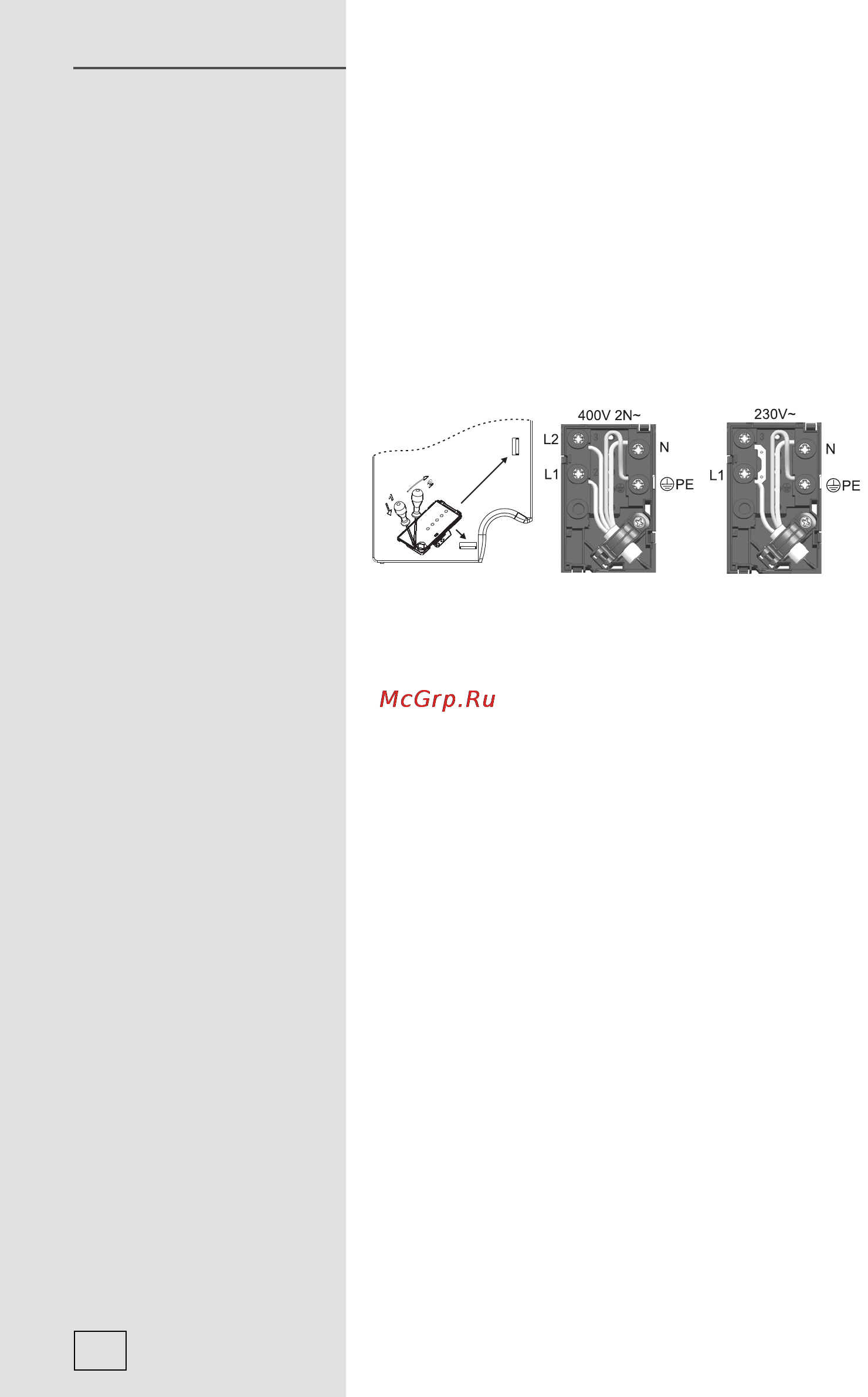

Схема подключения
