СБОРКА

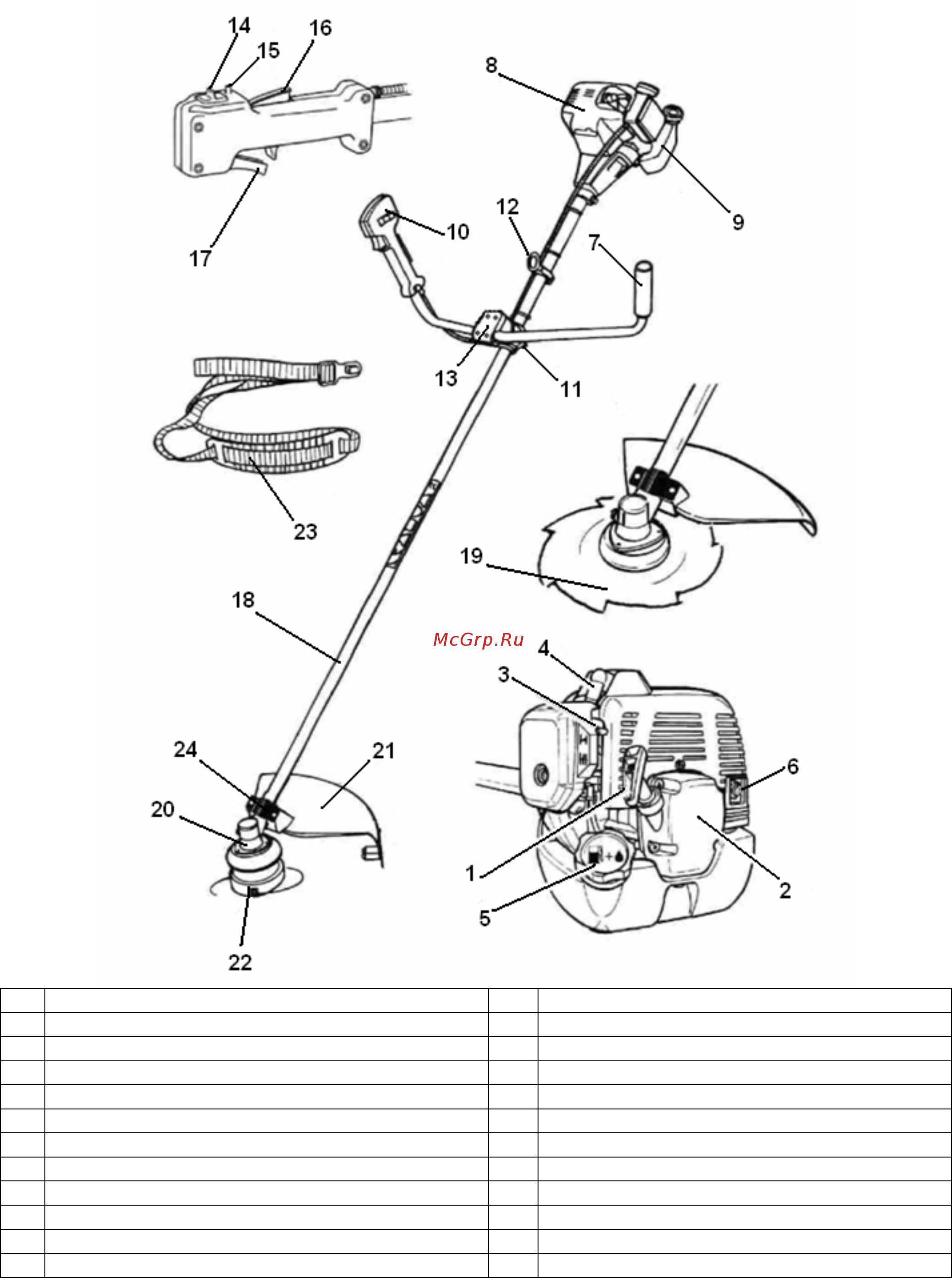

Устройство триммера

1 Рукоятка стартера 13 Верхняя часть крепления рукоятки

2 Стартер 14 Выключатель зажигания

3 Рычаг управления воздушной заслонкой 15 Фиксатор курка газа

4 Колпачок высоковольтного провода 16 Блокиратор курка газа

5 Крышка топливного бака 17 Курок газа

6 Глушитель 18 Штанга с валом в сборе

7 Левая рукоятка 19 Режущий нож

8 Корпус двигателя 20 Нижний редуктор

9 Топливный бак 21 Защитный кожух

10 Правая рукоятка управления 22 Катушка с леской

11 Нижняя часть крепления рукоятки 23 Плечевой ремень

12 Кольцо для крепления ремня 24 Планка крепления защитного кожуха
