9

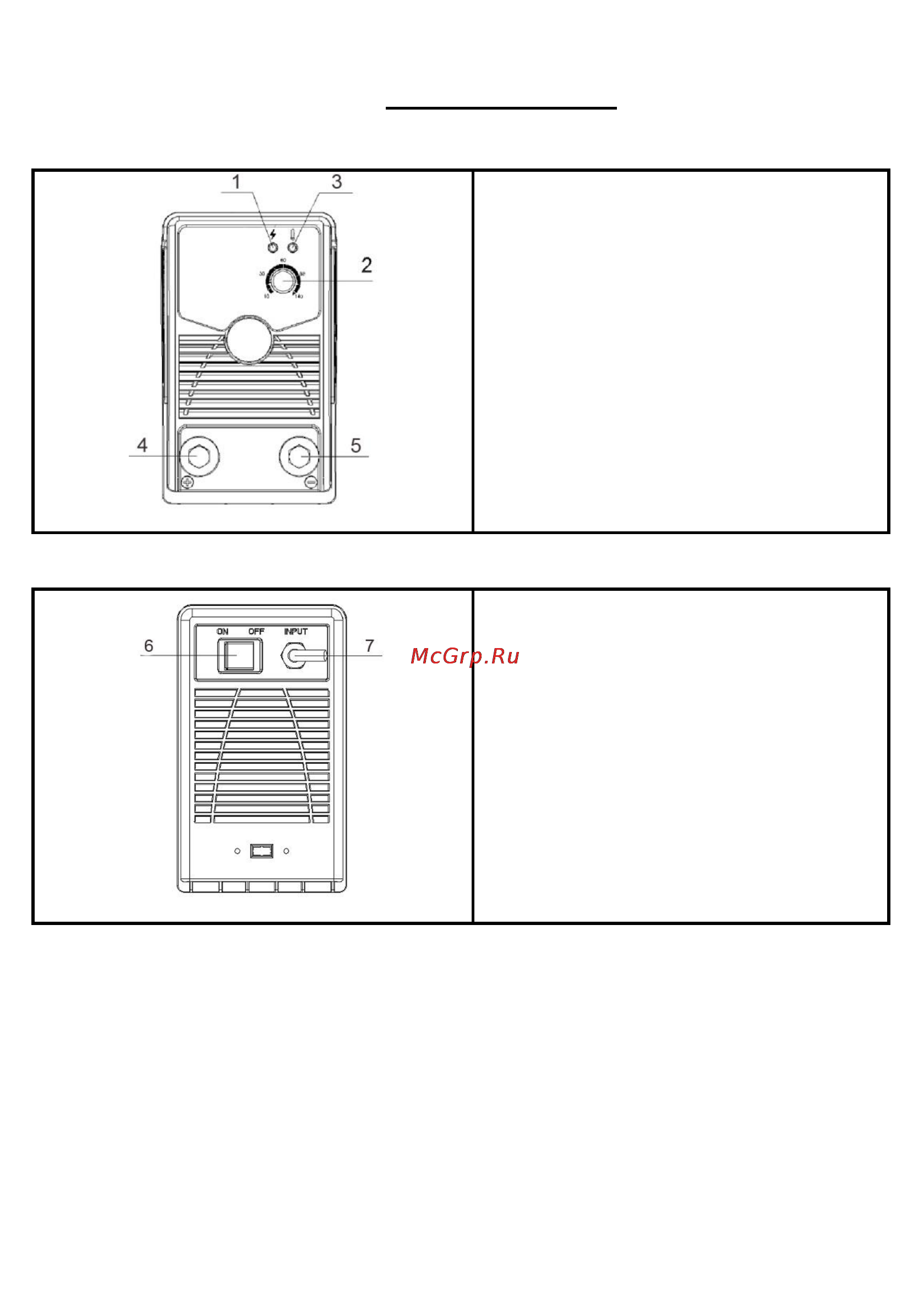

5. Описание панели
5.1 Передняя панель
1. Сигнальная лампа 1 (загорается при
включении аппарата в сеть)
2. Регулятор сварочного тока
3. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
4. “+” разъем для подключения сварочного
кабеля
5. “-” разъем для подключения сварочного
кабеля
5.2 Задняя панель
7. Тумблер включения и выключения
8. Сетевой кабель
