Барс Mini ARC 160 D [8/28] Блок схема однофазная

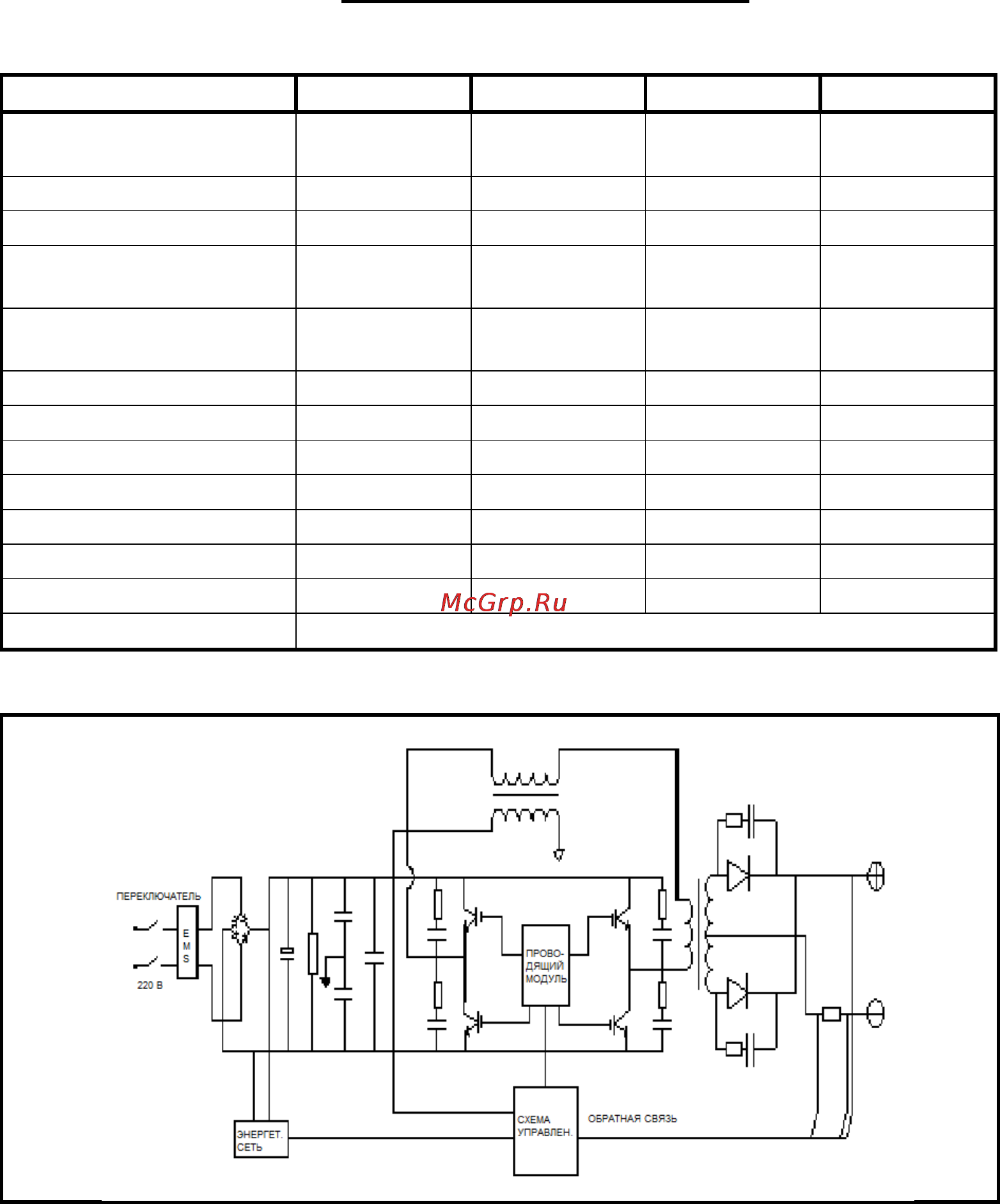

![Барс Mini ARC 160 D [8/28] Блок схема однофазная](/views2/1169634/page8/bg8.png)
8
4. Основные характеристики
Таблица 1. Основные характеристики
Тип ARC-140 D ARC-160 D ARC-180 D ARC-200 D
Параметры электросети (В)
220В±15%
50/60Гц, 1 фаза
220В±15%
50/60Гц, 1 фаза
220В±15%
50/60Гц, 1 фаза
220В±15%
50/60Гц, 1 фаза
Потребляемая мощность (кВа) 4.1 5.0 5.7 6.5
Потребляемый ток (А) 19 22.5 25 30
Диапазон регулирования
сварочного тока (А)
10-130 10-150 10-170 10-185
Напряжение на холостом ходу
(В)
56 56 62 62
ПН (%) 60 60 60 60
КПД (%) 85 85 85 85
Коэффициент мощности 0.93 0.93 0.93 0.93
Степень защиты IP21S IP21S IP21S IP21S
Класс изоляции B F F F
Габариты (мм) 310x129x197 310x129x197 310x129x197 335x129x197
Вес (кг) 4.66 4.66 4.66 5
Мощность генератора (кВт) См. таблицу 6 в разделе “В помощь сварщику”
Блок-Схема (Однофазная)
