Барс Profi TIG 167 D [10/32] Описание панели
![Барс Profi TIG 167 D [10/32] Описание панели](/views2/1169659/page10/bga.png)
10

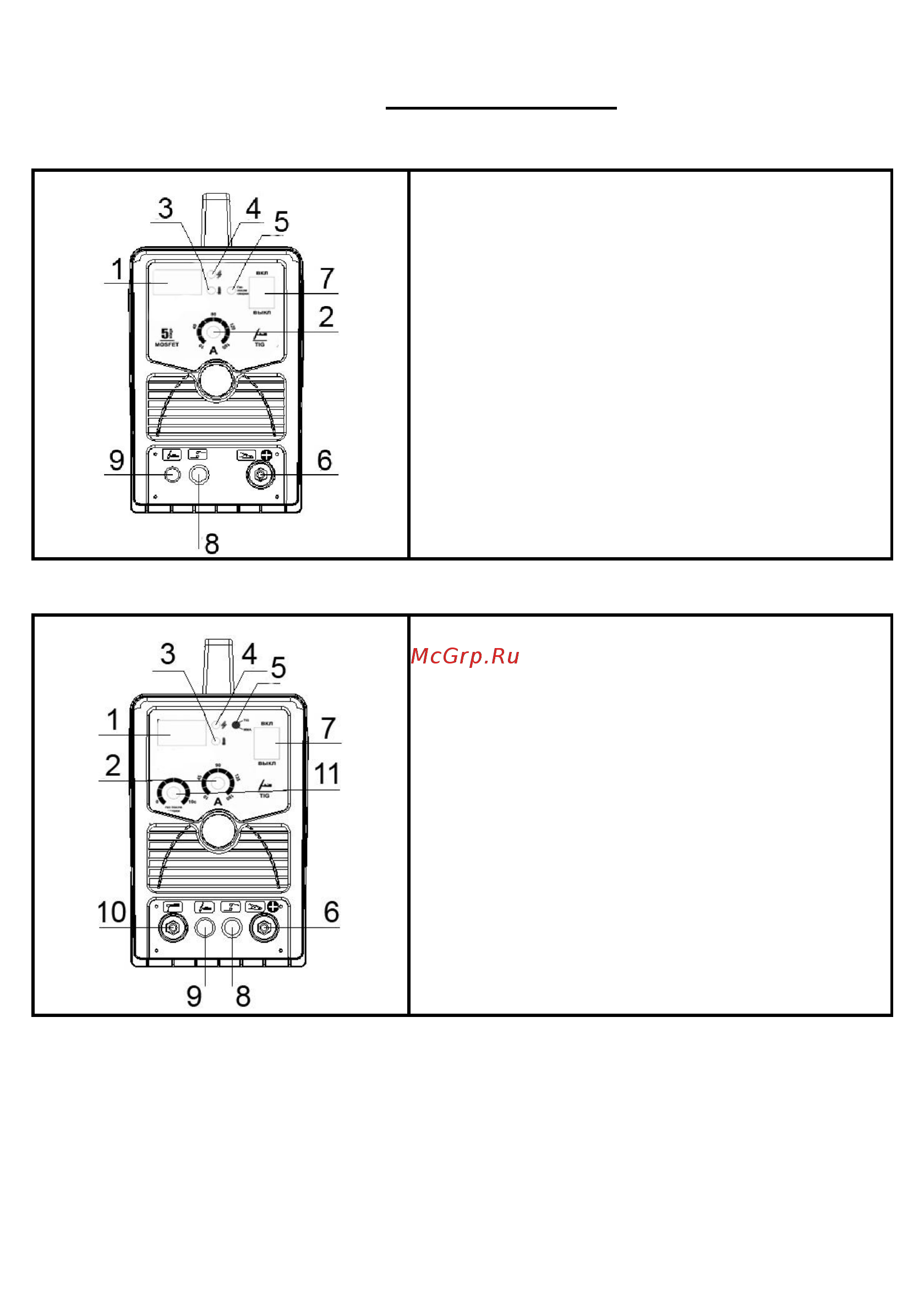

5. Описание панели
5.1. Передняя панель (TIG-167 D)
1. Дисплей (показывает значение тока)
2. Регулятор сварочного тока
3. Сигнальная лампа 1 (загорается при срабатывании
термозащиты)
4. Сигнальная лампа 2 (загорается при включении
аппарата в сеть)
5. Переключатель «газ после сварки»
6. “+” разъем для подключения сварочного кабеля
7. Тумблер включения и выключения
8. Разъем для подключения кабеля управления
горелкой
9. Разъем для подключения сварочной горелки
5.2 Передняя панель (TIG-187 D, TIG-207 D)
1. Дисплей (показывает значение тока)
2. Регулятор сварочного тока
3. Сигнальная лампа 1 (загорается при срабатывании
термозащиты)
4. Сигнальная лампа 2 (загорается при включении
аппарата в сеть)
5. Переключатель режимов TIG/MMA
6. “+” разъем для подключения сварочного кабеля
7. Тумблер включения и выключения
8. Разъем кабеля управления горелкой
9. Разъем для подключения сварочной горелки
10. “-” разъем для подключения сварочного кабеля
11. Регулятор времени продувки газа после сварки
