5. Описание панели

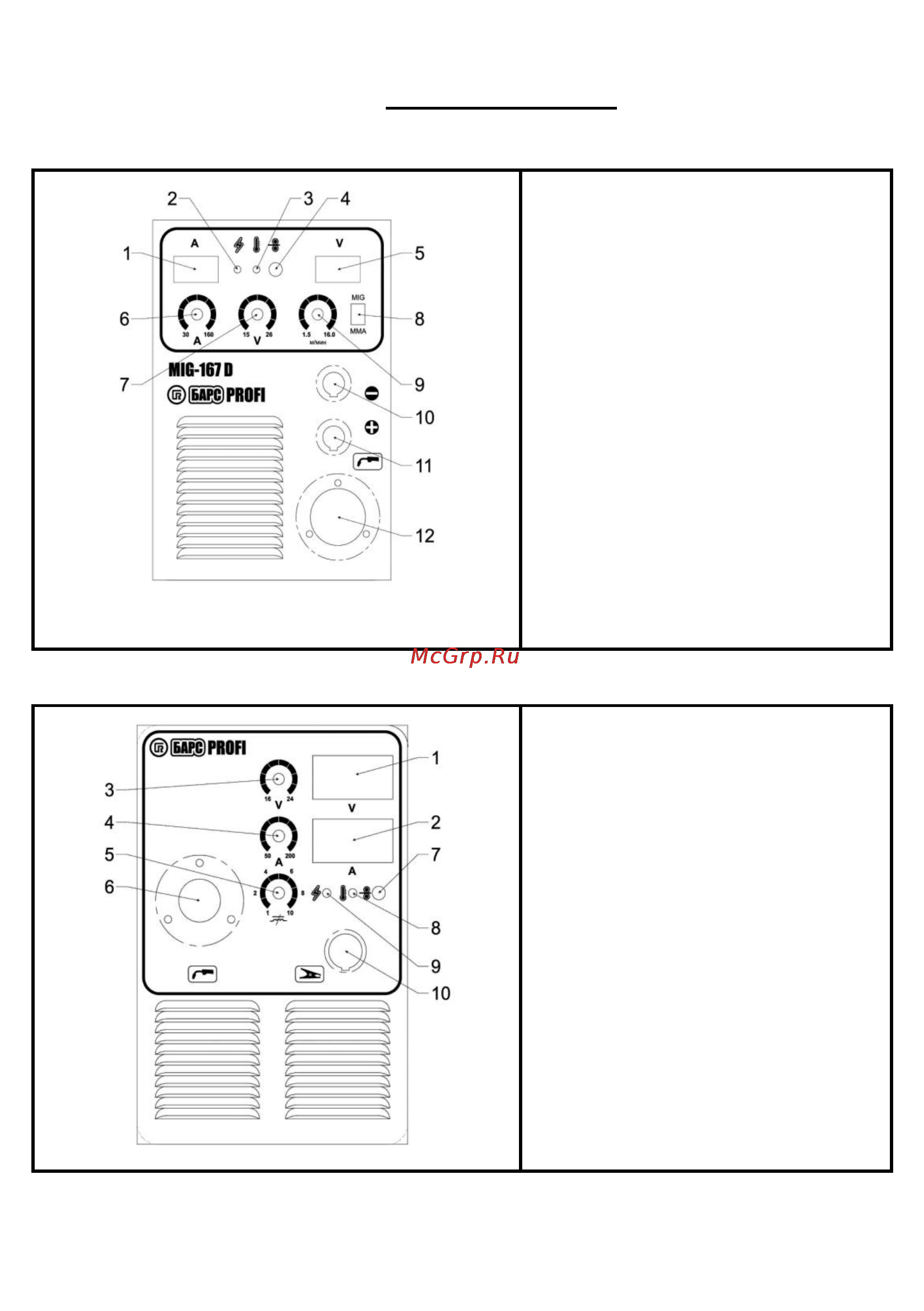

5.1 Передняя панель (MIG-167 D)
1. Дисплей (показывает значение тока)
2. Сигнальная лампа 1 (загорается при
включении аппарата в сеть)
3. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
4. Кнопка “Протяжка проволоки”
5. Дисплей (показывает значение
напряжения)
6. Регулятор сварочного тока
7. Регулятор напряжения
8. Переключатель режимов MMA/MIG (MAG)
9. Регулятор скорости подачи проволоки
10. “-” разъем для подключения сварочного
кабеля
11. “+” разъем для подключения сварочного
кабеля
12. Разъем для подключения сварочной
горелки
5.2 Передняя панель (MIG-207 D, MIG-257 D)
1. Дисплей (показывает значение
напряжения)
2. Дисплей (показывает значение тока)
3. Регулятор напряжения
4. Регулятор сварочного тока
5. Регулятор индуктивности
6. Разъем для подключения сварочной
горелки
7. Кнопка “Протяжка проволоки”
8. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
9. Сигнальная лампа 1 (загорается при
включении аппарата в сеть)
10. Разъем для подключения кабеля клеммы
заземления
