10

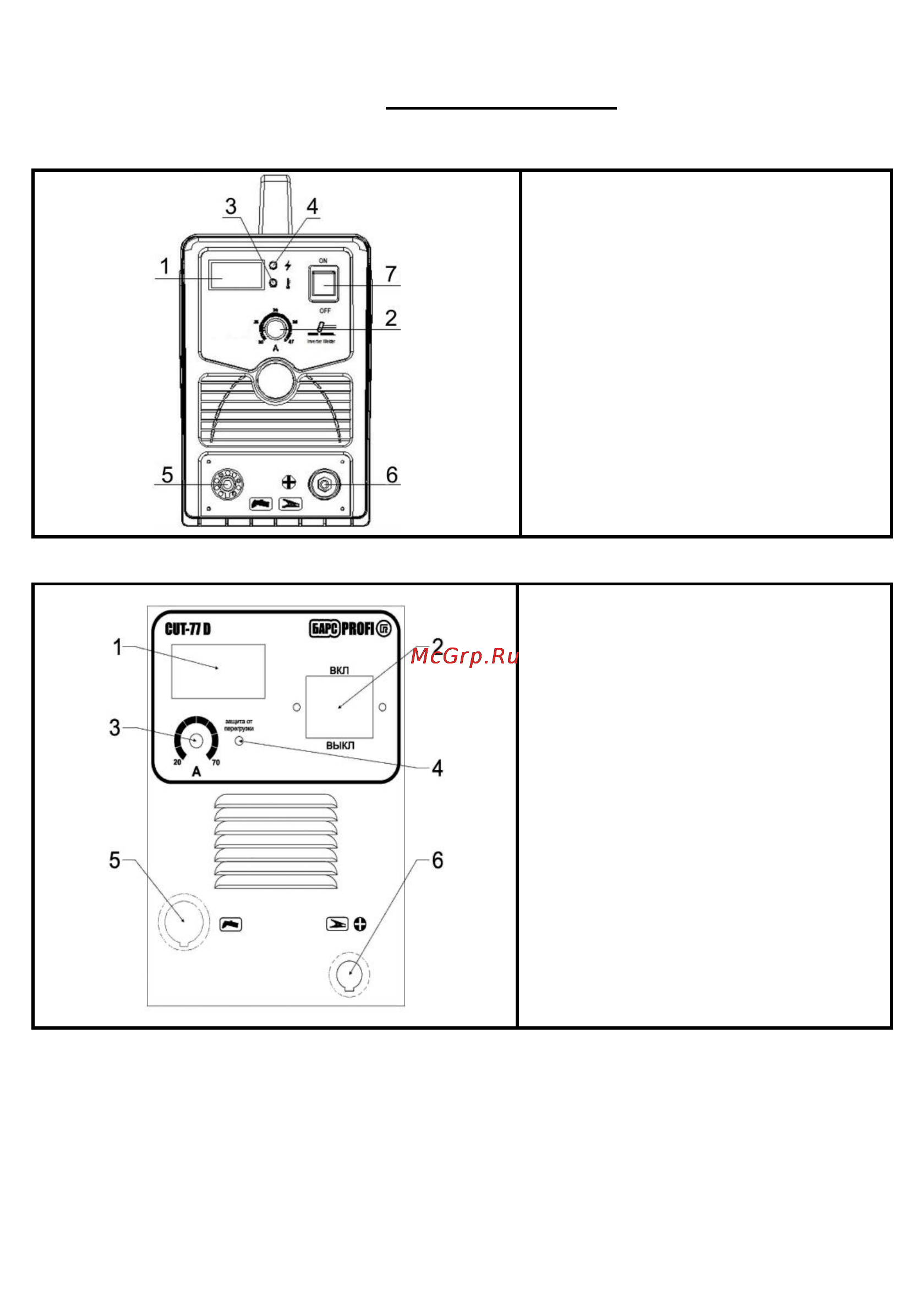

5. Описание панели
5.1 Передняя панель (CUT-47 D)
1. Дисплей (показывает значение тока)
2. Регулятор сварочного тока
3. Сигнальная лампа 1 (загорается при
срабатывании термозащиты)
4. Сигнальная лампа 2 (загорается при
включении аппарата в сеть)
5. Разъем для подключения кабеля
плазмотрона
6. Разъем для подключения клеммы
заземления
7. Тумблер включения и выключения
5.2 Передняя панель (CUT-77 D)
1. Дисплей (показывает значение тока)
2. Тумблер включения и выключения
3. Регулятор сварочного тока
4. Сигнальная лампа 1 (загорается при
срабатывании термозащиты)
5. Разъем для подключения плазмотрона
6. Разъем для подключения клеммы
заземления
