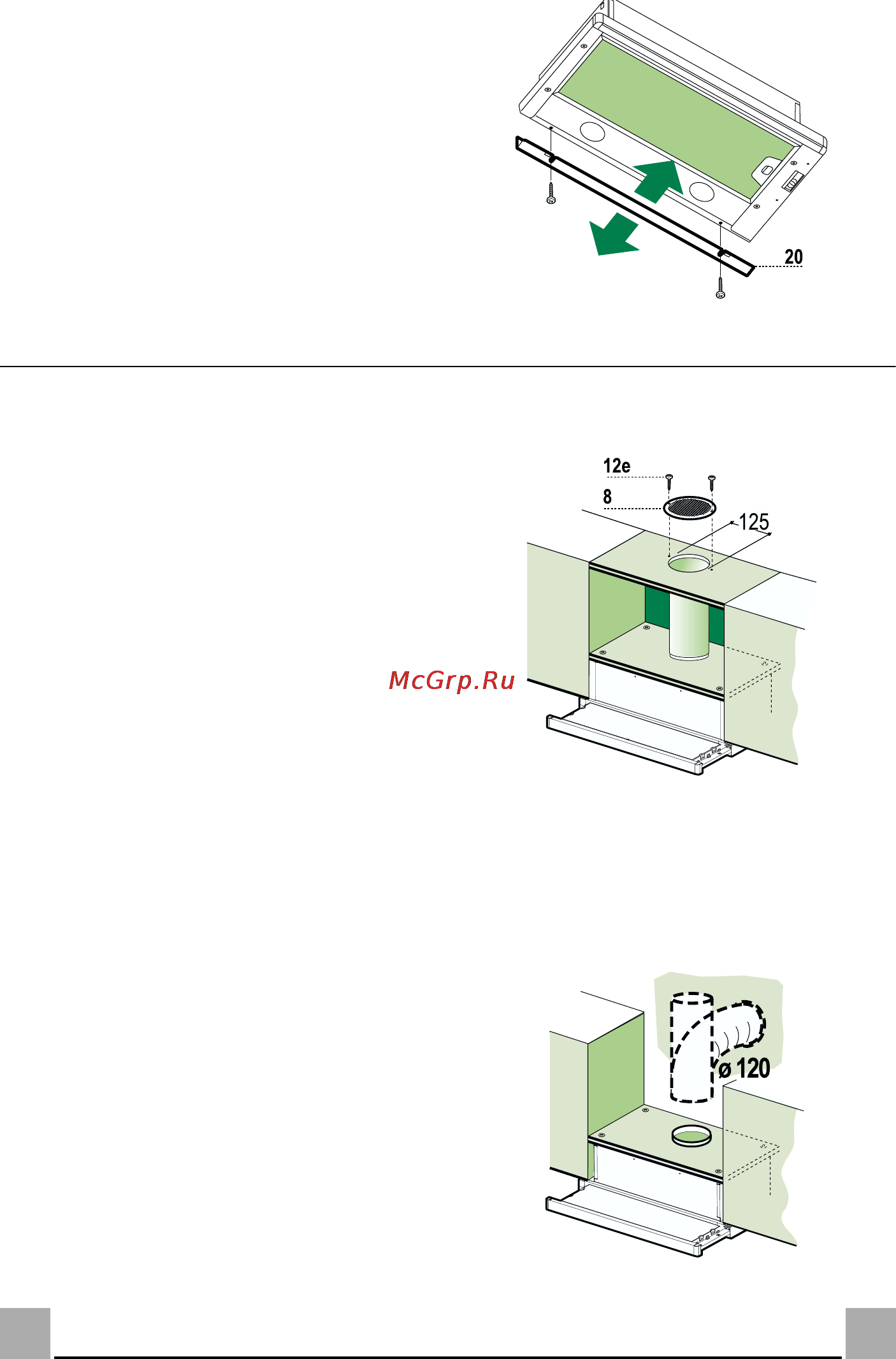

ЗАКРЫВАЮЩИЙ ПРОФИЛЬ

Соединения

ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

ВЫХОД ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с отводящей жесткой или гибкой

трубой ш 120 мм, тип которой может выбрать монтажник.

• Пространство между краем вытяжки и

задней стенкой можно закрыть входящим в

установочный комплект профилем 20 и

закрепить его соответствующими винтами.

• Сделать в полке над вытяжкой отверстие

125 мм.

• Соединить выпускное отверстие в корпусе

вытяжки с верхней плоскостью подвесной

полки жесткой или гибкой трубой

120 мм,

тип которой может выбрать монтажник.

• Закрепить трубу соответствующими

зажимами. Необходимый для этого

материал не входит в комплект поставки.

• Закрепить решетку 8 на выпускном

отверстии обработанного воздуха 2

винтами 12e (2,9 x 9,5) (прилагаются).

• Проверить наличие в вытяжке фильтров от

запахов на активном угле.

• Закрепить трубу соответствующими

зажимами. Необходимый для этого

материал не входит в комплект поставки.

• Вынуть из вытяжки, если есть, фильтры от

запахов на активном угле.
