РУССКИЙ
U-CONTROL UMX490/UMX610 Руководство пользователя
4
РУССКИЙ
U-CONTROL UMX490/UMX610 Руководство пользователя
5
Режим usb и отдельное 2.
применение
UMX может работать как USB-интерфейс или как
отдельный прибор.При подключении UMX к
компьютеру через USB сигнал проходит следующим
образом (рис. 2.1):

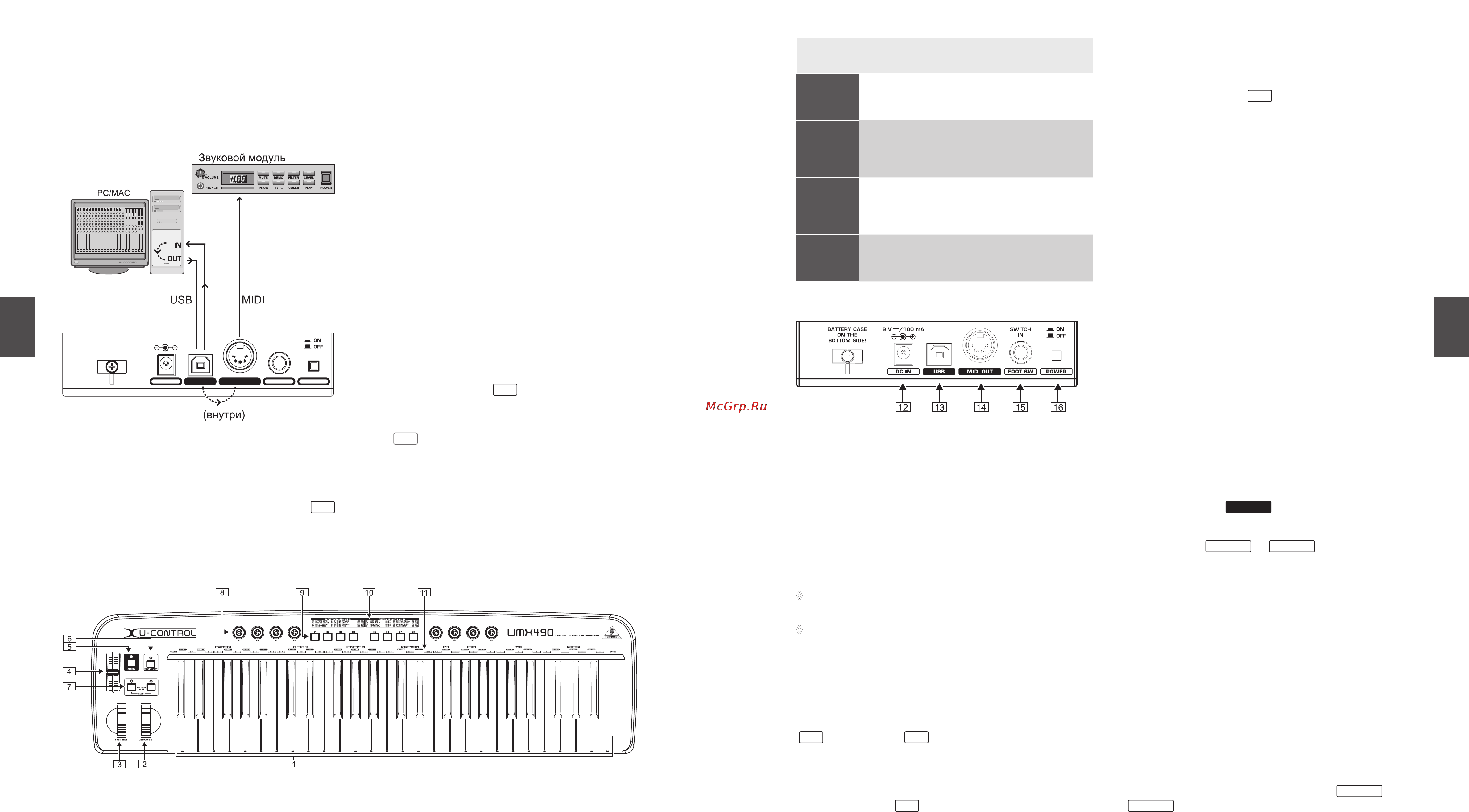

Рис. 2.1: Прохождение сигнала MIDI: MIDI-данные посылаются через виртуальный
интерфейс MIDI IN и MIDI OUT
Если UMX не соединен с компьютером через USB, то он
находится в режиме самостоятельной работы и может
посылать MIDI-данные через разъем MIDI OUT (
14
).
Элементы управления и3.
подключения
Клавиатура:{1}. 49/61 больших динамических клавиш.
Они также действуют как задатчики параметров в
процедуре назначения.
Регулятор {2}. MODULATION можно назначить любому
MIDI- контроллеру (заводская установка - CC 1).
Регулятор {3}. PITCH BEND можно назначить любому MIDI-
контроллеру.
Фейдер {4}. VOLUME/DATA можно назначить любому MIDI-
контроллеру (заводская установка - CC 7).
Кнопка {5}. ASSIGN-позволяет производить назначение.
Кнопка {6}. USER MEMORY-вызов внутренней памяти,
которая сохраняется при выключении прибора.
Две кнопки {7}. OCTAVE SHIFT выполняют
транспонирование (до трех октав вверх или вниз; см.
Активность светодиодов, таблица 3.1). Кнопки OCTAVE
SHIFT также могут быть назначены любому MIDI-
контроллеру.
Действия восьми поворотных регуляторов {8}. R1 - R8
описаны в таблице
10
но в режиме ASSIGN они
также могут быть назначены любому контроллеру.
Действия восьми кнопок {9}. B1 - B8 описаны в таблице
10
, но в режиме ASSIGN также могут быть
назначены любому контроллеру.
В таблице показано назначение контроллеров, [10].
установленное на заводе.
Пояснения к клавиатуре: здесь приведены [11].
специальные функции отдельных клавиш.
Таб. 3.1: Активность светодиодов в зависимости от состояния OCTAVE SHIFT
Рис. 3.2: Подключения на задней панели
Подключение внешнего сетевого адаптера (не входит [12].
в поставку).
Разъем [13]. USB. Совместим со стандартом USB1 и USB2.
Гнездо [14]. MIDI OUT.
Разъем [15]. FOOT SWITCH можно назначить любому MIDI-
контроллеру (заводская установка - CC 64).
Выключатель [16]. POWER для включения / выключения
прибора.
Все приведенные заводские установки относятся к
◊
каналу 1 GLOBAL MIDI.
Если Вы хотите выключить UMX при работающем
◊
компьютере или разъединить подключение через
USB, то сначала закройте все программы.
Управление4.
Имеется существенное различие между кнопками
(
9
) и клавишами (
1
)! Пожалуйста, не путайте!
FACTORY MEMORY4.1
В FACTORY MEMORY заданы основные настройки UMX
(см. Controller Map
10
). Они загружаются при каждом
старте.
User memory4.2
В USER MEMORY также сохраняются Ваши настройки
при выключении прибора. Для перехода в USER
MEMORY нажмите кнопку
6
. При первом вызове
USER MEMORY принимаются настройки из FACTORY
MEMORY. Когда Вы делаете изменения в Controller Map,
они сразу же автоматически сохраняются – от Вас не
требуются какие либо действия.
В USER MEMORY вместе с информацией о канале
хранятся следующие элементы управления:
подключение FOOT SWITCH•
кнопки OCTAVE SHIFT•
фейдер VOLUME/DATA•
регулятор PITCH BEND•
регулятор MODULATION•
поворотные регуляторы R1 - R8•
кнопки B1 - B8•
Режим assign 4.3
Режим ASSIGN представляет собой мощный инструмент
для переконфигурации UMX в удобный контроллер.
Настройка 4.3.1 GLOBAL CHANNEL
GLOBAL MIDI CHANNEL (стандартно канал 1) – это канал,
через который с завода посылаются все MIDI-команды.
Нажмите кнопку ASSIGN и 1) удерживайте ее
нажатой.
Нажмите клавишу 2)
CH SELECT
.
Отпустите кнопку ASSIGN.3)
Клавишами от 4)
CH 1
до
CH 16
определите
GLOBAL CHANNEL.
Нажмите клавишу 5) ENTER или клавишу CANCEL или
кнопку ASSIGN.
Индивидуальное назначение канала4.3.2
Назначение отдельного элемента управления
определенным каналам имеет смысл, если Вы хотите
управлять несколькими внешними устройствами
независимо друг от друга.
Нажмите кнопку ASSIGN и удерживайте нажатой.1)
Задействуйте элемент управления, для которого 2)
должен быть установлен канал, отличный от GLOBAL
CHANNEL.
Отпустите кнопку ASSIGN.3)
Нажмите одну из 16 клавиш каналов от 4)
CH 1
до
CH 16
.
Нажмите клавишу 5) ENTER, CANCEL или кнопку
ASSIGN.
Действие Высота звука Светодиод
Светодиод
Смещение на одну
октаву вверх или
вниз
Светодиод горит
постоянно
Второе
нажатие
Смещение на
следующую октаву
вверх или вниз
(всего на две)
Светодиод
мигает
Третье
нажатие
Смещение на
следующую октаву
вверх или вниз
(теперь всего на три)
Светодиод
мигает
Нажатие
двух кнопок
Сброс (смещения
последовательно
отменяются)
Светодиод не
горит
Рис. 3.1: UMX49
