4
красным.
В
режиме
работы
происходит
контроль
датчика пламени и
если
пламя
погасает
контроллер
включает
трансформатор поджига
и
пытается
произвести
зажигание
топлива.
Если
в
течении
5
секунд
не
происходит
зажигания,
контроллер
выключает
всё
и
переходит
в
режим
15
секундного
ожидания,
а
затем
контроллер запускает программу пуска и делается три попытки.
Для выхода из состояния ошибки необходимо отключить и вновь включить
выключатель 45.
Выключение
Выключите главный выключатель (45) в положение (0).
После того, как вентилятор остановился, выньте вилку из розетки.
Летняя вентиляция
Убедитесь, что топливный бак наполнен топливом не менее чем на 1/3, для
того, чтобы обеспечить смазку насоса.
Включите главный выключатель в положение «Вентилятор» (I). После
использования выключите главный выключатель в положение (0) и выньте вилку
из розетки.
ВНИМАНИЕ
Теплогенератор оснащен автоматикой, которая отключает подачу топлива и дает
команду на продувку камеры сгорания и прокачку топливной системы, при
обнаружении ненормальной работы теплогенератора.
Автоматический запуск повторяется 3 раза, после чего, если автоматику не
устраивают показания датчиков безопасной работы, теплогенератор
отключается. Это означает, что требуется вмешательство оператора и
устранение причин ненормальной работы теплогенератора.
Техническое обслуживание
Перед техническим обслуживанием и ремонтом отключайте теплогенератор от
источника питания.
Через каждые 300 часов эксплуатации контролируйте и очищайте топливные
фильтры .
Через каждые 300 часов эксплуатации чистите или заменяйте сопло.
Через каждые 500 часов эксплуатации чистите топливный бак. При
необходимости промойте бак чистым дизельным топливом. Не используйте для
промывки воду.
Дважды в сезон проверяйте вентилятор. Чистите вентилятор по мере
необходимости. Раз в сезон чистите камеру сгорания и горелку. Для чистки
камеры сгорания и горелки используйте сжатый воздух.
Раз в сезон проверяйте зазор между электродами. Зазор должен быть меньше
расстояния от электрода до торца сопла. Убедитесь, что трансформатор и
высоковольтные провода не повреждены.
Раз в сезон проверяйте крепежные соединения на двигателе и вентиляторе.
Раз в сезон проверяйте неразрывность цепей предохранительных термостатов.
Раз в сезон проверяйте все электрические соединения.
Техническое обслуживание горелки
Отсоедините высоковольтные провода.
Отключите линию подачи топлива, фотодатчик и достаньте горелку. Проверьте и
почистите головку горелки, фотодатчик, сопло, электроды от нагара и
замените изношенные/вышедшие из строя детали. Соберите горелку в обратном
порядке.
13
Приложение 4

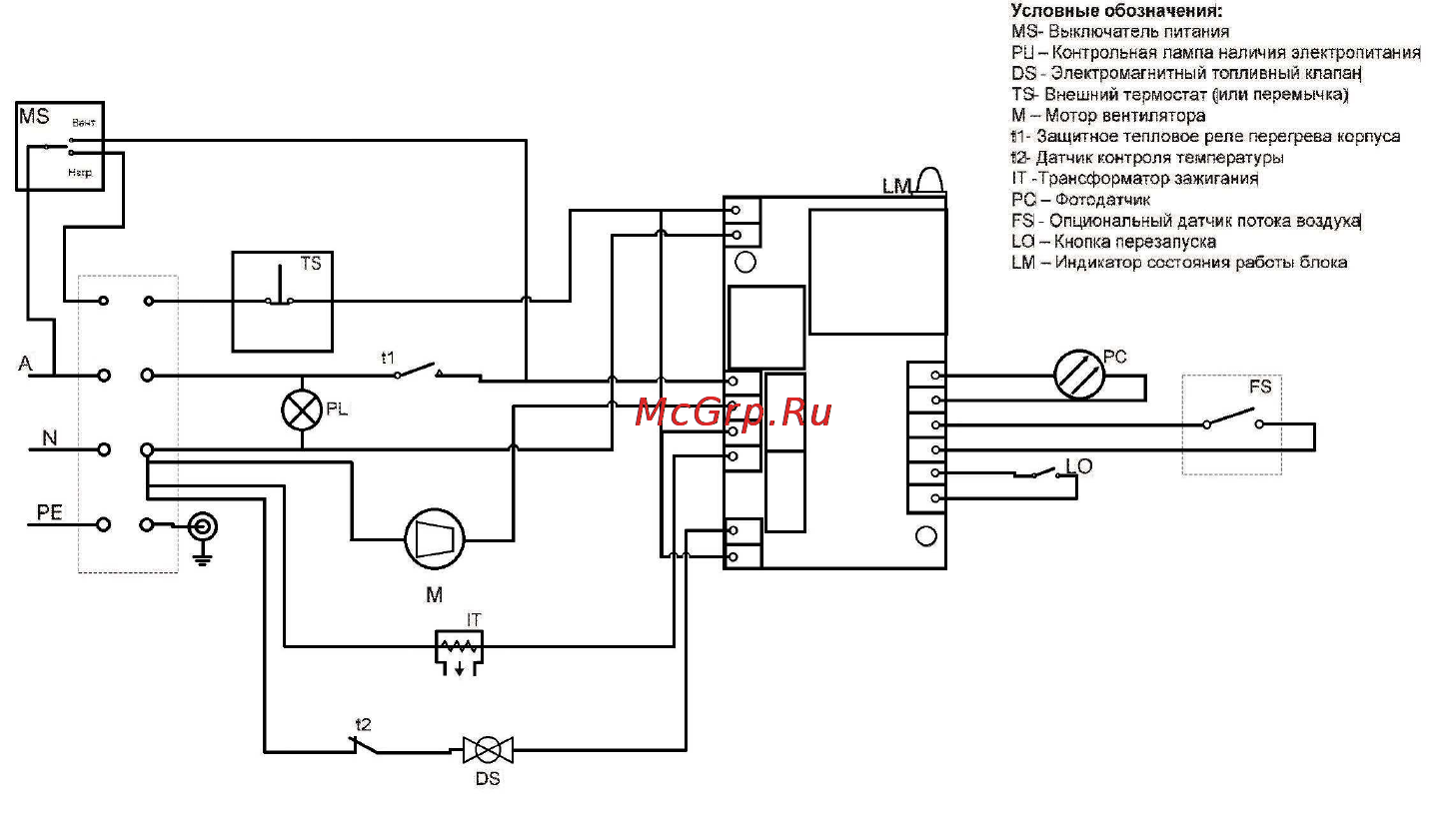

Схема электрических подключений дизельного теплогенератора.
Версия ППУ-04-301
