![Профтепло ДН-52Н [4/10] Рекомендации по подключению дымохода а минимум 1 м в минимум 1 м с как можно меньше d равно или больше диаметра трубы переходника теплогенератора е минимум 0 5 м 1 труба переходник входящая в комплект генератора 2 горизонтальная часть с минимальным наклоном вверх не менее 5 3 дымоход внутренним размером не менее 20 х20 см 4 противовзрывное смотровое отверстие 5 наружное стеновое заполнение важно чтобы труба дымохода была выше конька крыши дома если крыша плоская труба должна подниматься на 0 5 м над ней дымовая труба не должна иметь горизонтальных участков длиной более 1м примечание трубу переходник установить так чтобы отверстия на ней предназначенные для подсоса холодного воздуха располагались ближе к теплогенератору а формованная часть была направлена вверх сверху на трубу переходник одеть дымовую трубу так чтобы она опиралась на формованную часть трубы переходника и не перекрывала отверстия подсоса воздуха труба теплогенераторов непрямого нагрева должна быть герметично соединена с](/views2/1169844/page4/bg4.png)
4
Режим работы теплогенератора –
продолжительный.
Конструкция данного теплогенератора позволяет
отводить продукты сгорания топлива через трубу за
пределы обогреваемого помещения.

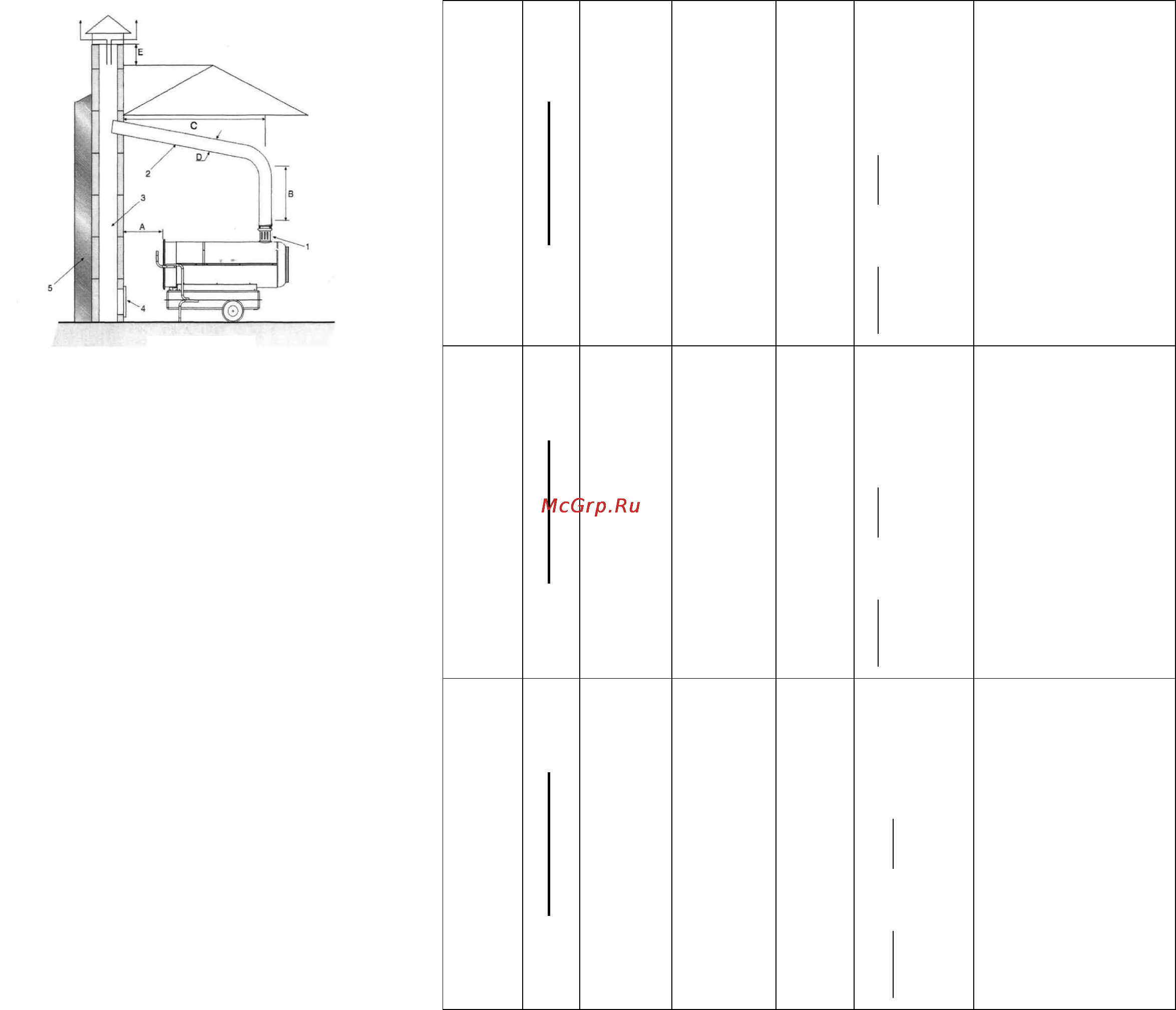

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ДЫМОХОДА
А Минимум 1 м
В Минимум 1 м
С Как можно меньше
D Равно или больше диаметра трубы-переходника
теплогенератора
Е Минимум 0,5 м
1 Труба-переходник, входящая в комплект генератора
2 Горизонтальная часть с минимальным наклоном
вверх не менее 5°
3 Дымоход внутренним размером не менее 20 х20 см
4 Противовзрывное смотровое отверстие
5 Наружное стеновое заполнение
Важно, чтобы труба дымохода была выше
конька крыши дома. Если крыша плоская, труба должна подниматься на 0,5 м над ней. Дымовая труба не
должна иметь горизонтальных участков длиной более 1м.
Примечание:
Трубу-переходник установить так, чтобы отверстия на ней, предназначенные для подсоса холодного
воздуха, располагались ближе к теплогенератору, а формованная часть была направлена вверх. Сверху
на трубу-переходник одеть дымовую трубу так, чтобы она опиралась на формованную часть трубы-
переходника, и не перекрывала отверстия подсоса воздуха.
Труба теплогенераторов непрямого нагрева должна быть герметично соединена с системой отвода
продуктов горения имеющей разрежение не менее 6 Па. Диаметр дымового канала должен быть
равен диаметру дымоотводящего патрубка теплогенератора или превышать его. Скорость движения
продуктов сгорания в дымовом канале без принудительного побуждения должна находиться в
диапазоне от 0,15 до 0,60м/с.
Указания по технике безопасности
Внимательно прочитайте инструкции перед началом эксплуатации
Выясните, где находятся кнопки включения и выключения теплогенератора. Ознакомьтесь со
способами управления теплогенератором.
Следуйте инструкциям по техническому обслуживанию и таблице неисправностей, описанным в
данном руководстве.
Не загораживайте входное и выходное отверстие теплогенератора.
Не используйте дизельные теплогенераторы в подвалах и других помещениях, находящихся ниже
уровня земли.
Данный теплогенератор предназначен для промышленного использования.
Теплогенератор не должен использоваться в непосредственной близости от взрывоопасных веществ.
В случае использования необходимо установить защитную стенку на расстоянии 900 мм от выходного
отверстия теплогенератора, чтобы предотвратить возможное возгорание.
Внимательно прочитайте раздел «Подготовка к эксплуатации».
Используйте только дизельное топливо, соответствующее сезону.
Не включайте теплогенератор в случае, если снята верхняя крышка.
Отключая теплогенератор от сети эл.питания, не тяните за кабель питания.
Ремонт износившихся и поврежденных кабелей питания, а также вилок должен производиться только
квалифицированным рабочим авторизованного сервисного центра.
Рис. 1
17
орешок ТАЛОНА № 1
на ремонт теплового оборудования
изъят “_______”___________________20___г.
Исполнитель__________________
ГАРАНТИЙНЫЙ ТАЛОН № 1
на ремонт теплового оборудования
Изделие __________________________
Продано магазином ________________________
(наименование, номер и адрес магазина)
Дата продажи ___________________20 г.
штамп магазина
Личная подпись продавца_________________
Выполненные работы:_____________________
__________________________________________
Исполнитель Владелец
___________________ ___________________
___________________ ____________________
(фамилия,имя,отчество) (фамилия,имя,отчество)
наименование ____________________________
предприятия, _____________________________
выполнившего_____________________________
ремонт и его адрес_________________________
М.П.
__________________________________________
должность и подпись руководителя предприятия
выполнившего ремонт
корешок ТАЛОНА № 2
на ремонт теплового оборудования
изъят “_______”___________________20___г.
Исполнитель__________________
ГАРАНТИЙНЫЙ ТАЛОН № 2
на ремонт теплового оборудования
Изделие __________________________
Продано магазином ________________________
(наименование, номер и адрес магазина)
Дата продажи ___________________20 г.
штамп магазина
Личная подпись продавца_________________
Выполненные работы:_____________________
__________________________________________
Исполнитель Владелец
___________________ ___________________
___________________ ____________________
(фамилия,имя,отчество) (фамилия,имя,отчество)
наименование _____________________________
предприятия, _____________________________
выполнившего ____________________________
ремонт и его адрес _________________________
М.П.
___________________________________________
должность и подпись руководителя предприятия
выполнившего ремонт
корешок ТАЛОНА № 3
на ремонт теплового оборудования
изъят “_______”___________________20___г.
Исполнитель__________________
ГАРАНТИЙНЫЙ ТАЛОН № 3
на ремонт теплового оборудования
Изделие __________________________
Продано магазином ________________________
(наименование, номер и адрес магазина)
Дата продажи ___________________20 г.
штамп магазина
Личная подпись продавца_________________
Выполненные работы:_____________________
__________________________________________
Исполнитель Владелец
___________________ ___________________
___________________ ____________________
(фамилия,имя,отчество) (фамилия,имя,отчество)
наименование _____________________________
предприятия, _____________________________
выполнившего _____________________________
ремонт и его адрес _________________________
М.П.
___________________________________________
должность и подпись руководителя предприятия
выполнившего ремонт
