2
Общая информация, касающаяся установки и эксплуатации
Это Руководство содержит важную информацию по эксплуатации данного
теплогенератора. Пожалуйста, перед началом эксплуатации вашего нового
теплогенератора полностью прочтите настоящее Руководство.
Внимание!
Внимательно прочитайте инструкции перед началом эксплуатации
Выясните, где находятся кнопки включения и выключения теплогенератора.
Ознакомьтесь со способами управления теплогенератора.
Следуйте инструкциям по техническому обслуживанию и таблице
неисправностей, описанным в данном руководстве.
Не загораживайте входное и выходное отверстие теплогенератора.
Не используйте теплогенератор в подвалах и других помещениях,
находящихся ниже уровня земли.
В помещении, где работает газовый теплогенератор, должна быть обеспечена
постоянная вентиляция в соответствии с техническими характеристиками.
Размер помещения не должен быть меньше указанного в технических
характеристиках.
Теплогенератор не должен использоваться в непосредственной близости от
взрывоопасных веществ.
Проверьте исправность заземления изделия.
При выключении кабеля из розетки не тяните за кабель питания.
Ремонт износившихся и поврежденных кабелей питания, а также вилок должен
производить только квалифицированный рабочий авторизованного сервисного
центра.
Для обеспечения безопасности всегда отключайте вилку из розетки перед
разборкой теплогенератора, техническим обслуживанием или в случае, когда
теплогенератор не используется.
При установке промышленного газового теплогенератора соблюдайте нормы и
правила по установке аналогичного оборудования, принятых в вашем регионе.
При подключении теплогенератора к источнику газоснабжения тщательно
соблюдайте нормативы, действующие в вашем регионе.
Подключение электропитания
Характеристики сети электропитания, необходимой для эксплуатации
обогревателей :
220В, 50Гц, однофазная. Этот обогреватель должен быть подключен к
розетке, оснащенной предохранителем на 10 А.
Внимание: теплогенератор должен быть заземлен.
Примечание: Если вилка кабеля питания не подходит к вашей розетке,
обратитесь к квалифицированному электрику для замены вилки.
Подключение газа
Теплогенератор должен быть подключен к линии подачи природного газа
шлангом с диаметром проходного сечения не менее 15 мм и длиной шланга не
более четырех метров. При первоначальном включении, пока из газового
шланга не будет вытеснен весь воздух, возможно придется сделать несколько
перезапусков теплогенератора до начала устойчивого горения газа вокруг
сеточки горелки (требования к давлению газа приведены на паспортной
табличке). Подключение к источнику природного газа должен осуществлять
квалифицированный специалист.
Установка и эксплуатация
Установка
7
Таблица А1 Перечень деталей к внешнему виду
№
Наименование КГ-18ПГ № Наименование КГ-18ПГ
1 Корпус КГ-18ПГ.11.000 20 Втулка резиновая 48431
2 Ложемент КГ-18ПГ.08.000 21 Соленоидный клапан 33446
3 Дно ложемента КГ-18ПГ.00.002 22 (Газовая) трубка 3/8-3/8 КГ-18ПГ.13.001
4 Крышка верхняя КГ-18ПГ.00.001 23 Держатель сопла КГ-18ПГ.13.002
5
Ручка для
переноски 33273 А
(05.24.00) 25 Сопло газовое КГ-18ПГ.13.004
6 Выходная решетка КГ-18ПГ.07.002 26
Кольцо упор. наруж. зксен
15004054 (05.21.030)
7 Камера сгорания КГ-18ПГ.07.000 27 Скоба горелки СБ КГ-18ПГ.09.000
8 Узел горелки КГ-18ПГ.03.000 28
Крышка электрокоробки
100124 (05.24.030)
9
Электрод с
кабелем 20027 29 Электронная плата* 33068/А
10 Детектор пламени КГ-18ПГ.43.000 30 Кнопка перезапуска КГ-18ПГ.41.000
12
Кронштейн
опорный КГ-18Б.01.002 32 Шнур питания 33417/04
13
Датчик напора
воздуха КГ-50ПГ.10.000 33 Кабельный ввод PG9 48417/Е
14 Вентилятор 450003/В 34
Однополюсный выключатель
(широкий)* 33124/А
15 Мотор 33108/А 35
Разъем для выносного
термостата* 33070
16 Входная решетка КГ-18ПГ.15.000 36 Электрическая коробка 100122/А
17 Кран шаровый 33246 37 Блок зажимов 20023
19 Ниппель 3/8-1/2
КГ-18ПГ.00.003
(05.2.005) 38
Вилка разъема для выносного
термостата* 33070/В
* - комплектуется с 2011 года

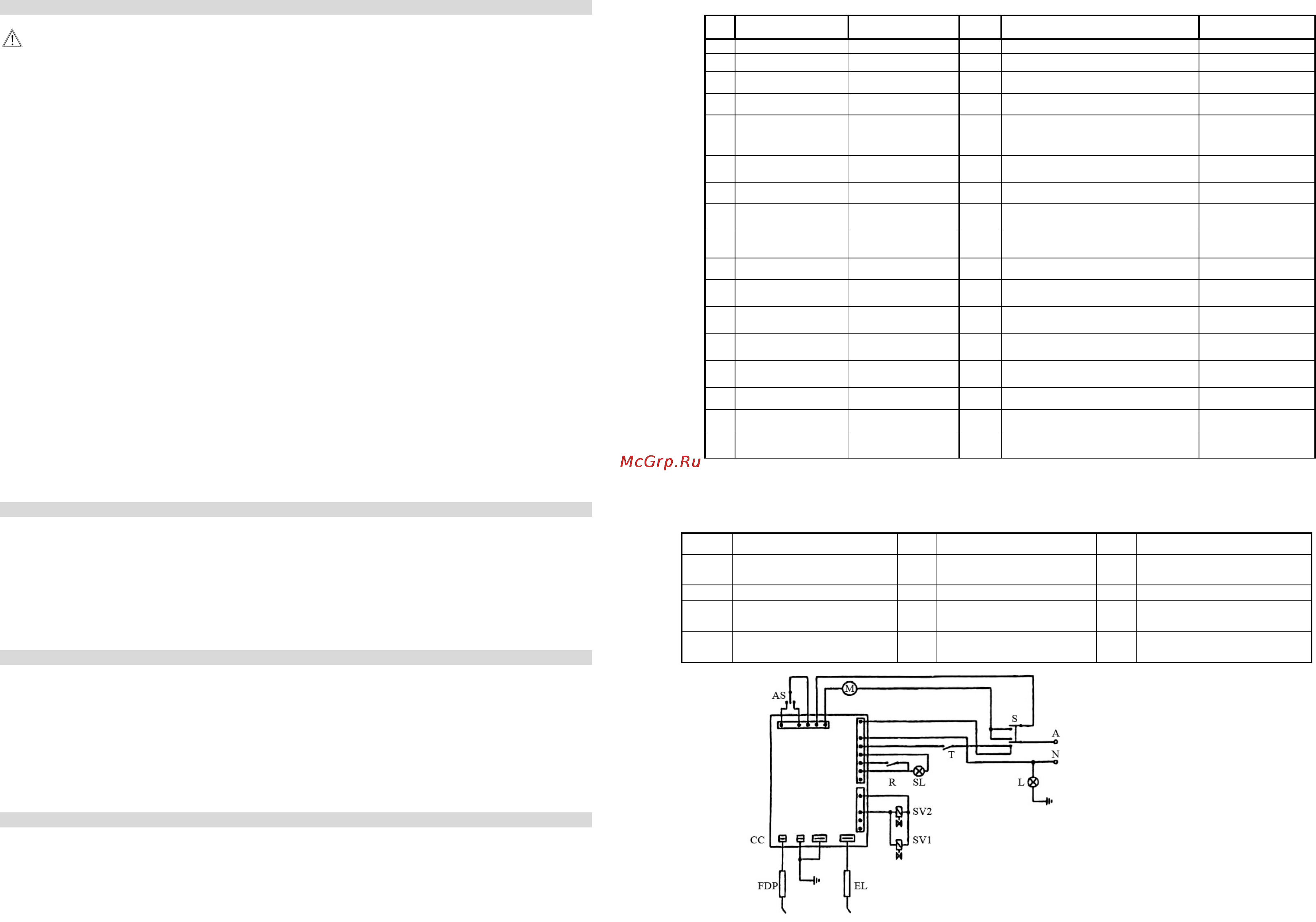

Схема электрических подключений КГ 18ПГ
А
Фаза
LT
Защитный термостат
SV
Соленоидный клапан
AS
Датчик напора
M
Двигатель вентилятора
T
Разъем для выносного
термостата
CC
Электронная плата
N
Нейтраль
TH
Термопара
EI
Электрод (зажигания)
R
Кнопка перезапуска
L
Контрольная лампа
наличия сети
FDP
Детектор пламени
S
Выключатель питания
SL
Сигнальная лампа
блокировки
