16 electrolux
газовые котлы 17

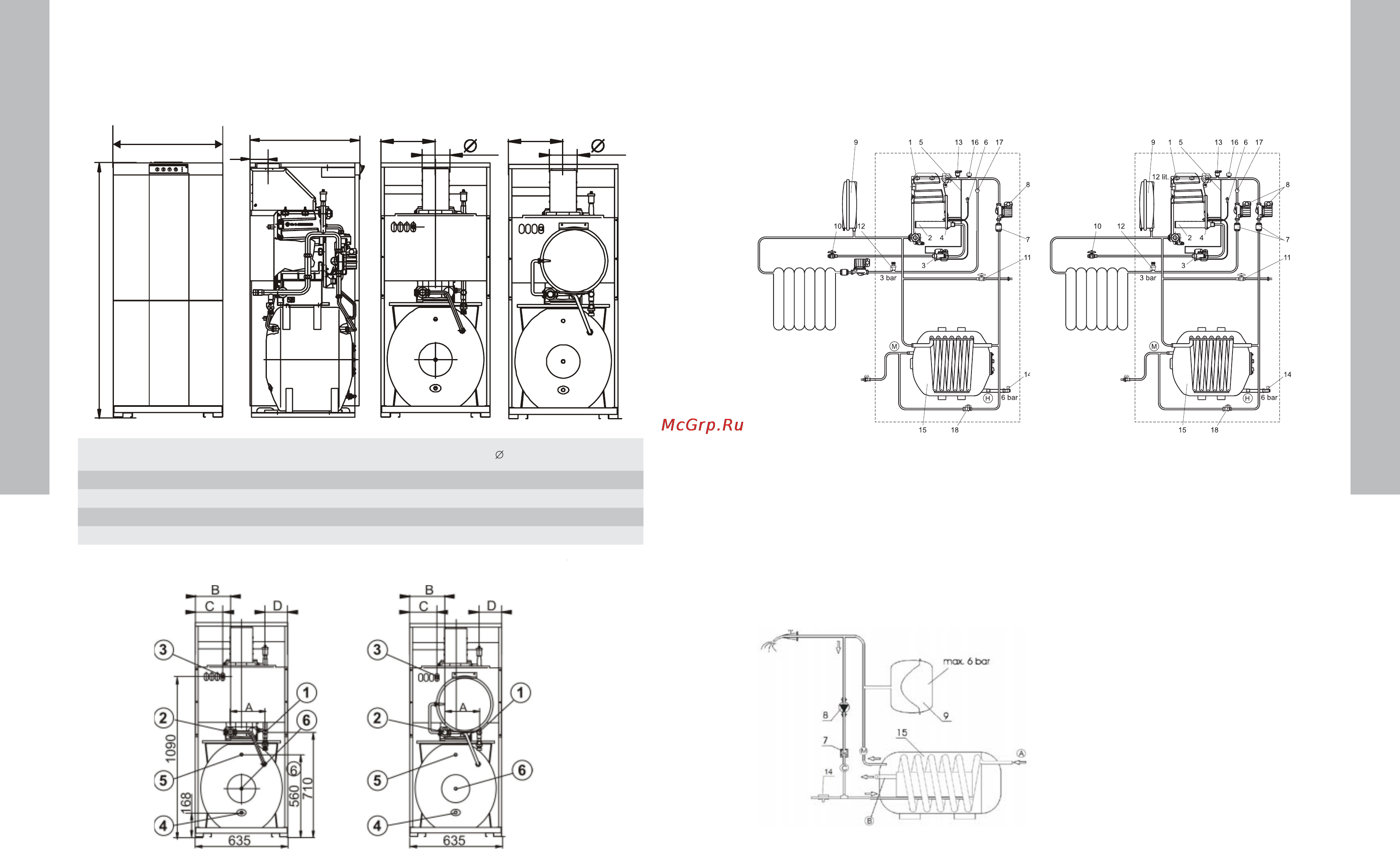

Габаритные и присоединительные
размеры котлов Electrolux
"
%
#
$
$
#
FSB ___Mi/HW
FSB ____Mpi/HW
A, мм В, мм D, мм С, мм Вес, кг
15 Mi/HW – 15 Mpi/HW 635 317,5 105 130 147
25 Mi/HW – 25 Mpi/HW 635 317,5 105 130 160
35 Mi/HW – 35 Mpi/HW 635 317,5 105 130 173
FSB 40 Mi/HW 635 317,5 125 150 190
Обозначения:
1 – подача отопления
2 – возврат отопления
3 – газ
4 – Вход холодной воды
5 – Выход ГВС
6 – рециркуляция ГВС
Принципиальные схемы работы
1 Теплообменник
2 Основная горелка
3 Газовый клапан
4 Запальник
5 Аварийный термостат отопления
6 Электрод розжига
7 Обратный клапан
8 Циркуляционный насос
9 Закрытый расширительный бак
10 Газовый кран
11 Заправочно-сливной кран котла
12 Предохранительный клапан на 3 бар
13 Автоматический воздухоотводчик
14 Предохранительный (6 бар) и возвратный
клапан ГВС
15 Бойлер 100л
16 Датчик давления (только для типа Mpi/HW)
17 Манометр
18 Заправочный кран котла
Возможный вариант рециркуляции
Возможный вариант рециркуляции ГВС
А – Подача теплоносителя отопления
В – Возврат теплоносителя отопления
М – подача ГВС и начало рециркуляции
С – ветвь рециркуляции ГВС
FSB_Mi/HW
FSB_Mpi/HW
FSB_Mi/HW
FSB_Mpi/HW
