Introducing the HP 1405 Switches

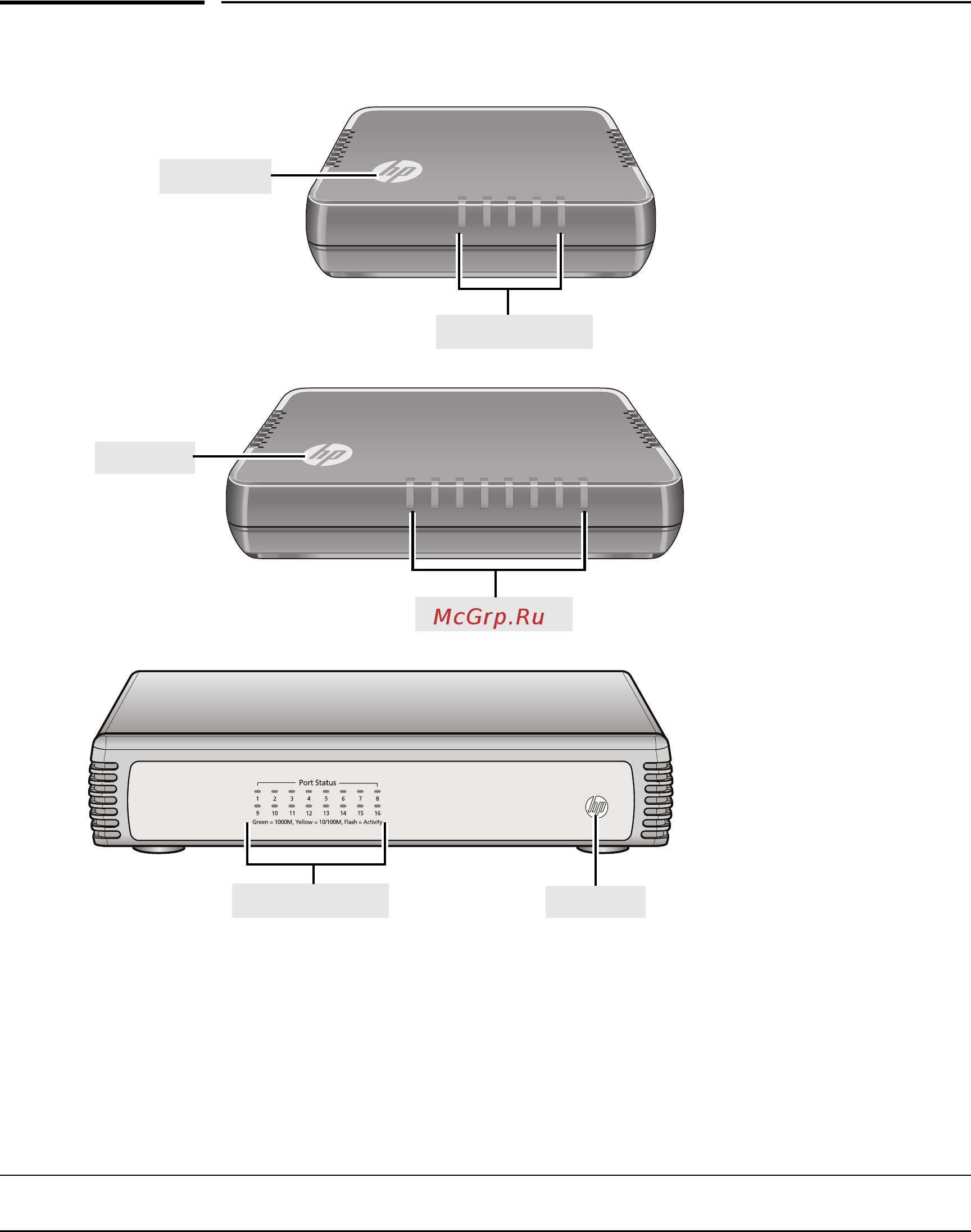

Fronts of the Switches
Fronts of the Switches
5
4
321
HP 1405-5 Switch (J9791A)
HP 1405-5G Switch (J9792A)
Power LED
Port Status LEDs
8765
4
321
HP 1405-8 Switch (J9793A)
HP 1405-8G Switch (J9794A)
Power LED
Port Status LEDs
HP 1405-16 Switch (JD858A)
HP 1405-16G Switch (JD844A)
Port Status LEDs
Power LED
