2-4
Установка комутаторів HP 1405
Установка
2. Переконайтеся, що комутатор проходить самоперевірку
Перед установкою комутатора слід спершу переконатися, що він працює
належним чином. Для цього слід підключити його до джерела живлення та
перевірити, чи проходить він самоперевірку.
1. Підключіть кабель живлення адаптера змінного/постійного струму до
відповідного гнізда на задній панелі комутатора, а потім підключіть
адаптер до належним чином заземленої розетки.
Примітка Комутатори постачаються в комплекті з одним із двох типів адаптерів живлення
змінного/постійного струму: зі штепсельною вилкою (без кабелю живлення)
або універсальний лінійний адаптер із кабелем.

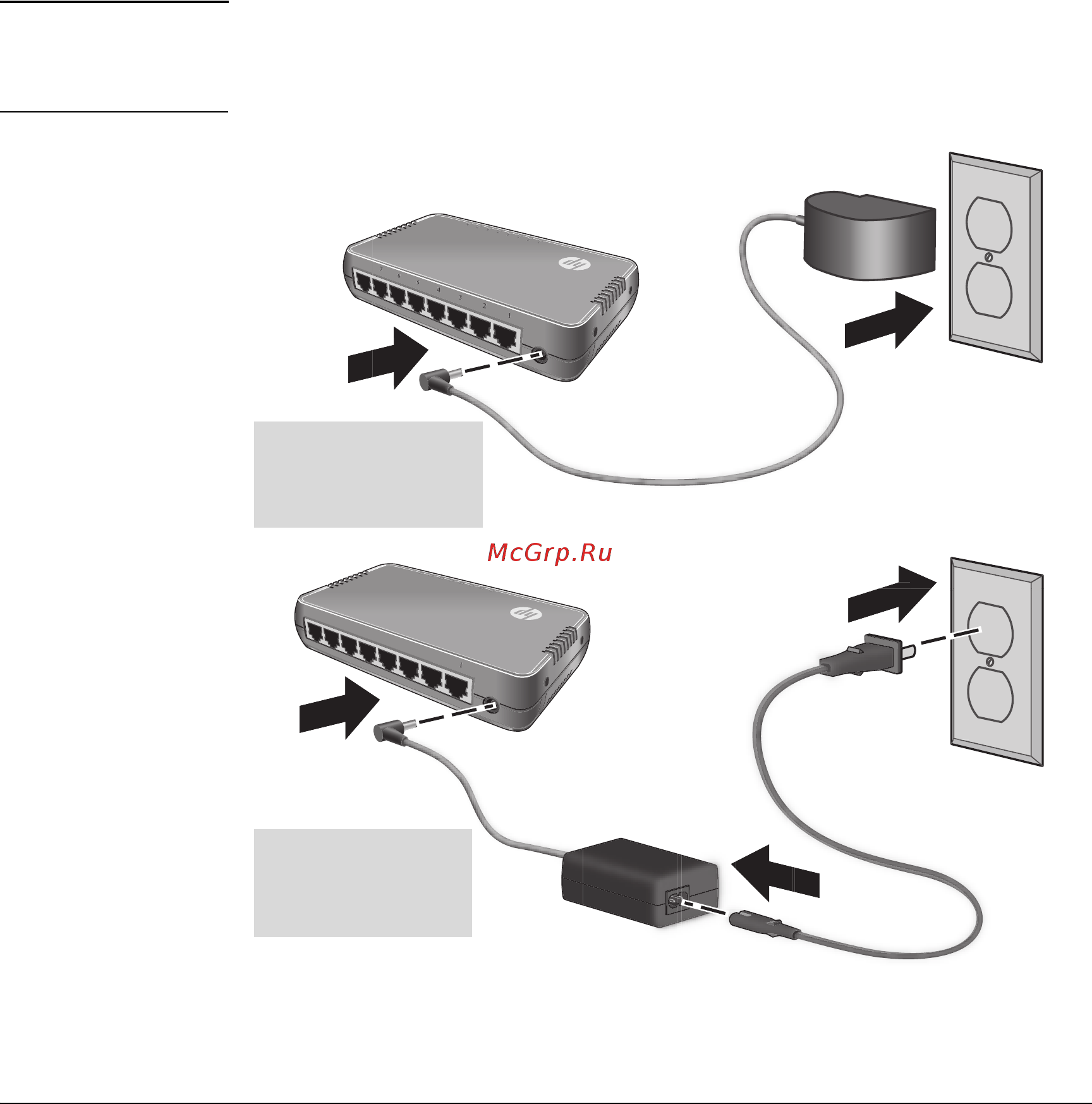

Табл. 2–1. Підключення адаптера живлення комутатора
8
8
7
6
5
4
3
2
1
2
3
4
5
6
7
8
Підключіть адаптер
змінного/постійного
струму зі штепсельною
вилкою до комутатора та
розетки.
Підключіть
універсальний лінійний
адаптер змінного/
постійного струму до
комутатора та розетки.
