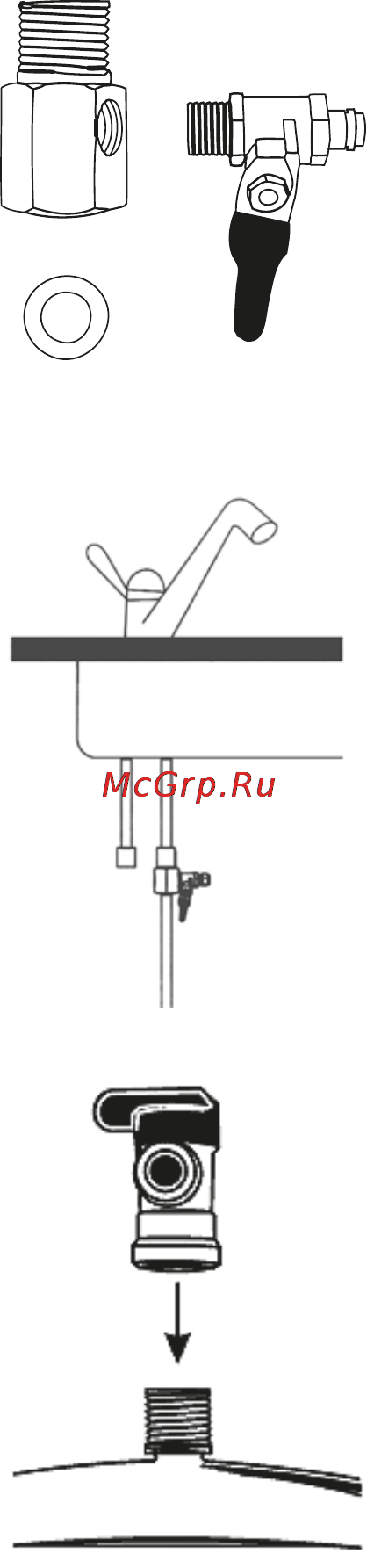

III Подключение к линии холодной воды ВНИМАНИЕ убедитесь что фильтр подключается к холодной воде тах 38 С Подключение к горячей воде выведет фильтр из строя 1 Закройте вентиль выключающий подачу холод ной воды Откройте на смесителе кран холодной воды чтобы сбросить давление Если вода по прежнему про должает течь из крана даже после того как перекрыли вентиль вам придется закрыть главный вентиль дома или квартиры 2 Система подключается к водопроводу через узел подачи воды В комплект фильтра может входить комбинирован ный узел подачи воды кран тройник В этом случае пе реходите кп 2 4 2 1 Соберите узел подачи воды путем соединения шарового крана с тройником как показано на рис 11 Используя ленту ФУМ вверните кран подачи воды в тройник Будьте предельно осторожны при подсоедине нии крана чрезмерное усилие повредит его резьбу Используйте только гаечный или малый разводной ключ Не используйте другие материалы для герметизации со единения 2 2 Ослабьте накидную гайку и отсоедините гибкую подводку от смесителя 2 3 При необходимости замените прокладку накид ной гайки 2 4 Установите узел в сборе в разрыв гибкой под водки смесителя как показано на рис 12 Используйте гаечный или разводной ключ 2 5 Подсоедините красную трубку от фильтра к шаровому крану с помощью накидной гайки или бы строразъемного соединения IV Установка шарового крана бака Рис 11 Рис 12 Примечание не трогайте воздушный клапан на на копительном баке находится на нижней части бака При заполнении и опорожнении бака используется желтая трубка в зависимости от режима работы в ней меняется направление потока воды 1 Оберните резьбу на вершине бака три раза лентой ФУМ 2 Подсоедините шаровой кран бака к вершине нако пительного бака см рис 13 Во избежание поврежде ний крана не прилагайте больших усилий при его уста новке Используйте гаечный или разводной ключ 3 Подсоедините желтую трубку от фильтра к быстро разъемному коннектору шарового крана накопительного бака с помощью накидной гайки или быстроразъемного соединения Рис 13 Кран закрыт 14
