11
II. СВЕРЛЕНИЕ ОТВЕРСТИЯ ПОД КРАН ЧИСТОЙ ВОДЫ И ПОДКЛЮЧЕНИЕ ЕГО
К ФИЛЬТРУ
ВНИМАНИЕ: несмотря на то, что процесс сверления отверстия в мойке не
является очень сложным, тем не менее, он требует соответствующих навы-
ков, внимания и осторожности. Используйте защитные очки и перчатки. При
необходимости обратитесь к специалисту.
Для установки крана чистой воды нужна плоская поверхность доста
точной жесткости, чтобы кран был надежно закреплен в вертикальном
положении. При выборе места для сверления отверстия (диаметр 13 мм)
руководствуйтесь эстетическими соображениями, предварительно убе
дившись, что:
 длины синей трубки хватит для подключения крана чистой воды к
блоку фильтрации;
 с нижней стороны столешницы или мойки ничто не будет мешать под
ключению трубки к крану чистой воды.

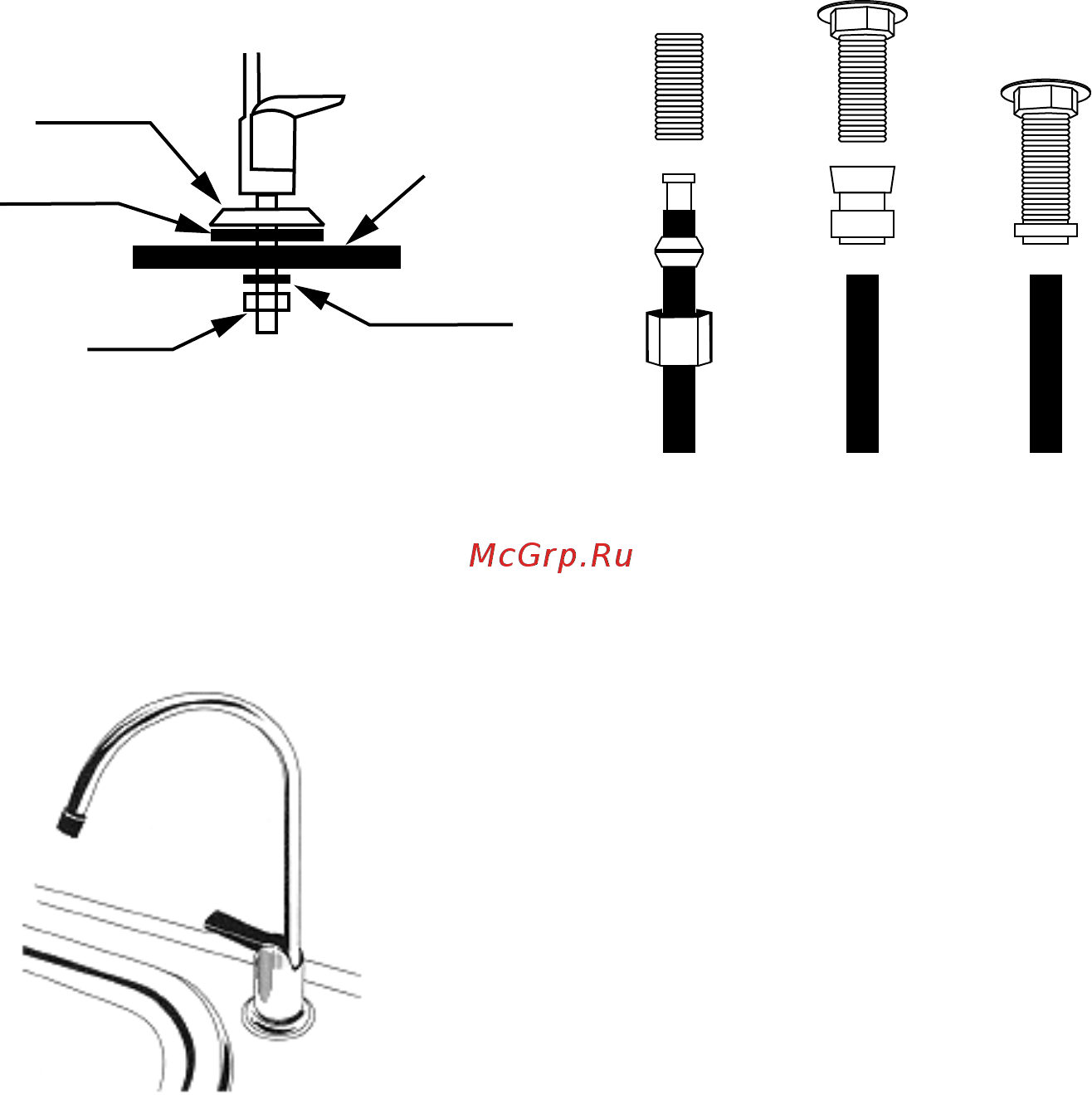

Монтаж крана чистой воды производите согласно рис. 6. В комплекте
с краном чистой воды для герметизации соединения с трубкой может по
ставляться набор деталей для подключения, либо кран может иметь в сво
ем составе быстроразъемный коннектор. На рис. 7а, б, в приведены спо
собы подключения синей трубки к крану чистой
воды.
Если на поверхности мойки нет места для
установки крана, его можно смонтировать на
поверхности стола рядом с мойкой (рис.8).
а б в
Рис. 7
плоскость
раковины
стопорное
кольцо
декоративное
кольцо
черный
уплотнитель
гайка
Рис. 6
Рис. 8
