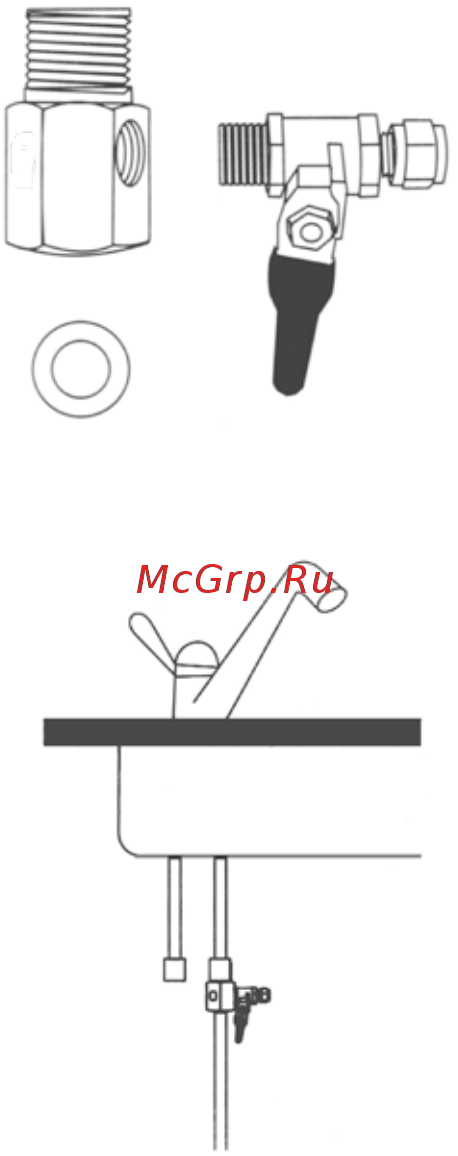

III ПОДКЛЮЧЕНИЕ К линии холодной воды ВНИМАНИЕ убедитесь что фильтр подключается к холодной воде tmax 38 С Подключение к горячей воде выведет фильтр из строя 1 Закройте вентиль выключающий подачу холодной воды Откройте на смесителе кран холодной воды чтобы сбросить давление Если вода по прежнему продолжает течь из крана даже после того как перекрыли вен тиль вам придется закрыть главный вентиль дома или квартиры 2 Система подключается к водопроводу через узел подачи воды В комплект фильтра может входить комби нированный узел подачи воды кран тройник В этом случае переходите к п 2 4 2 1 Соберите узел подачи воды путем со единения шарового крана с тройником как показано на рис 9 Используя ленту ФУМ вверните кран подачи воды в тройник Будь те предельно осторожны при подсоединении крана чрезмерное усилие повредит его резьбу Используйте только гаечный или ма лый разводной ключ Не используйте другие материалы для герметизации соединения 2 2 Ослабьте накидную гайку и отсоедини те гибкую подводку от смесителя 2 3 При необходимости замените проклад ку накидной гайки 2 4 Установите узел в сборе в разрыв гибкой подводки смесителя как показано на рис 10 Используйте гаечный или разводной ключ 2 5 Подсоедините красную трубку от филь тру к шаровому крану с помощью накидной гайки или быстро разъем но го соединения 2 6 Закройте кран на входе воды в блок фильтрации и откройте шаровой кран Про верьте соединения на отсутствие протечек 12 Рис 10
