Atoll A-12BE [8/11] Схема 1

I) Установка на горизонтальный металлический трубопровод (схема 1)

на примере A-32BE

Примечание: используйте для монтажа фильтра только сертифициро-

ванные детали и материалы, технические характеристики которых соот-

ветствуют параметрам Вашей системы водоснабжения.

Отмерьте на горизонтальной части трубы участок 15 см (для фильтров серий

A-11BE и A-12BE), 40 см (для A-21BE и A-22BE) или 60 см (для A-32BE). Обра-

тите внимание, чтобы выбранный участок трубы был расположен над полом на

расстоянии не менее 40 см, а от нижней точки колбы фильтра до пола было не

менее 10 см (если расположение трубопровода в Вашем доме не позволяет Вам

подсоединить фильтр - используйте гибкую подводку, методика подсоединения

указана ниже). Это необходимо для обеспечения удобства смены картриджей.

Ножовкой или труборезом вырежьте отмеченный участок трубы, не допуская из-

гиба последней. На концах трубы нарежьте трубную цилиндрическую резьбу ди-

аметром 1” и длиной 50 мм. Наверните на каждый резьбовой конец контрагайку

и муфту (муфты и контрагайки приобретаются отдельно). Зафиксируйте фильтр

на стене шурупами. При помощи муфт и контрагаек, используя уплотнительные

материалы, закрепите фильтр на трубе.

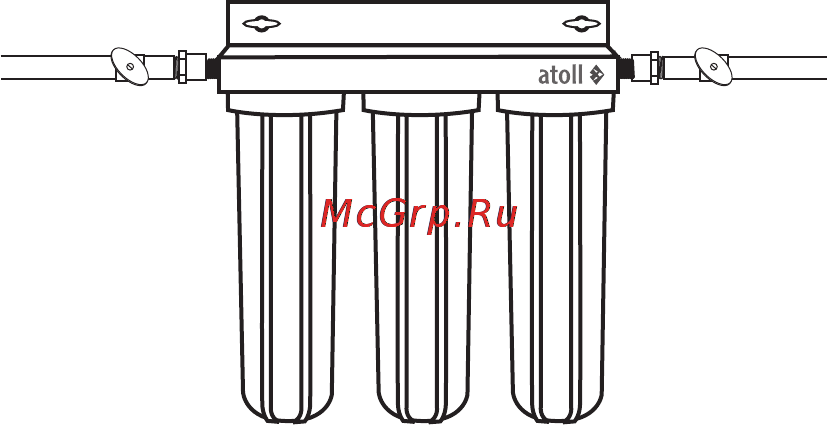

Схема 1

II) Установка на вертикальный трубопровод (схема 2) на примере

A-32BE

Для данного варианта установки Вам необходимо приобрести 2 гибких под-

водки для воды с накидными гайками на 1”.

Выберите место для установки фильтра таким образом, чтобы длина подвод-

ки позволяла Вам подсоединиться к трубе, и чтобы расстояние от нижней части

колбы до пола было не менее 10 см. Закрепите фильтр на стене шурупами. Про-

изведите врезку в трубопровод по указанной в пункте I методике. Подсоедините

фильтр к трубопроводу, используя гибкую подводку.

После того как Вы подключили фильтр, осторожно откройте воду и проверьте

соединения на герметичность (отсутствие протечек воды).
