Сборка
МОНТАЖ РУКОЯТКИ
Вставьте рукоятку в крепление.
Установите рукоятку в удобное для вас
положение и затяните четыре винта
M5x25.
УСТАНОВКА НОЖА
Установите последовательно
держатель A, трехсторонний нож,
держатель B, зубчатую шайбу. Затем
зафиксируйте с помощью гайки
с левосторонней резьбой. Совместите
отверстие редуктора с держателем A
и вставьте 4-миллеметровый стержневой
ключ.
С помощью ключа вращайте крепёжную
гайку
ножа по часовой стрелке до полной
фиксации.
Вставьте штифт 2x16 и разделите его.
В СЛУЧАЕ СИЛЬНОЙ ВИБРАЦИИ
НЕМЕДЛЕННО ВЫКЛЮЧИТЕ
ДВИГАТЕЛЬ
Сильная вибрация ножа
свидетельствует о его неправильной
установке. Немедленно выключите
двигатель и проверьте правильность
установки ножа. Работа с неправильно
установленным ножом может привести
к несчастному случаю.
Используйте только оригинальные
детали для режущей
части инструмента.

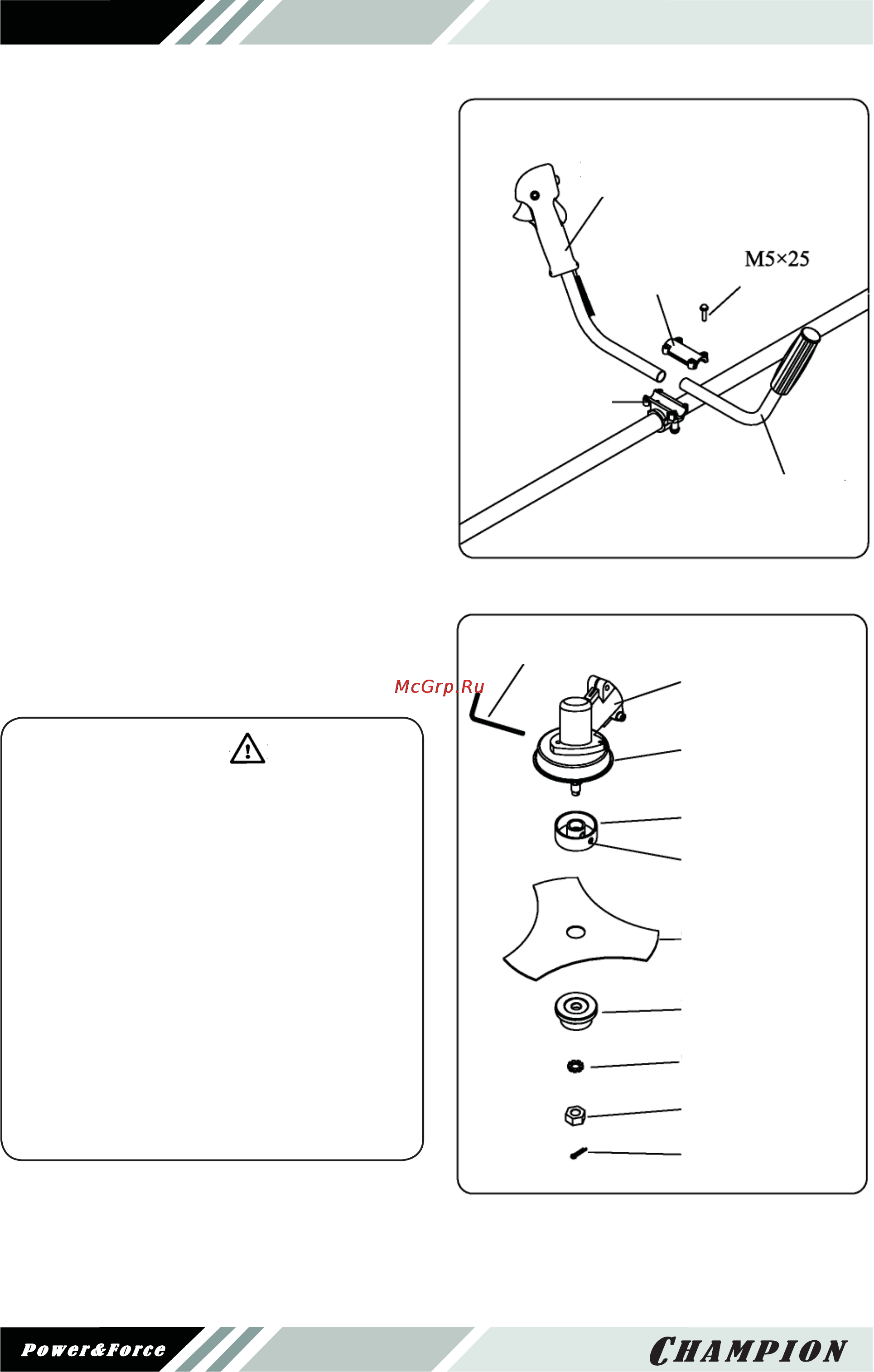

ПРАВАЯ РУКОЯТКА
В СБОРЕ
ЛЕВАЯ РУКОЯТКА
В СБОРЕ
КРОНШТЕЙН
КРЫШКА,
ВЕРХНЯЯ ЧАСТЬ
ВИНТЫ
КОРПУС РЕДУКТОРА
ЗАЩИТНОЕ
УСТРОЙСТВО
ДЕРЖАТЕЛЬ A
ОТВЕРСТИЕ
ТРЁХСТОРОННИЙ
НОЖ
ДЕРЖАТЕЛЬ B
ЗУБЧАТАЯ ШАЙБА
ГАЙКА С ЛЕВОСТО-
РОННЕЙ РЕЗЬБОЙ
ШТИФТ 2х16
СТЕРЖНЕВОЙ КЛЮЧ
