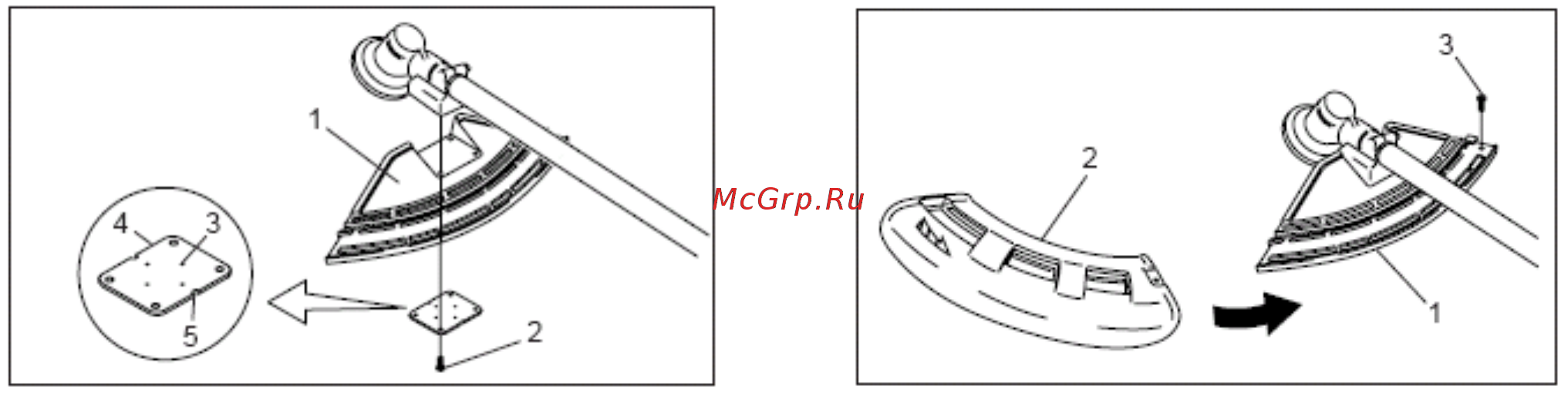

1. Скоба

2. Винт М5х25

3. Выпуклость монтажной

пластинки

4. Монтажная пластинка

5. Выемка монтажной

пластинки

1. Скоба

2. Защитное устройство

3. Винт М5х18

УСТАНОВКА СКОБЫ

Приложите скобу к монтажной поверхности угловой

трансмиссии и установите скобу, прижимая снизу

соответствующую пластину и слегка закручивая 4 винта

(M5х25).

Совместите выемки и выпуклости монтажной пластины с

соответствующим выпуклостям и выемками скобы и

зафиксируйте скобу, крепко закрутив 4 винта (М5х25).

Существует два типа защитных щитков: первый-

используемый исключительно для нейлоновой струны; второй

- для стального режущего полотна. При использовании

струны следует использовать щиток для струны. При

использовании стального полотна - щиток для стального

полотна.

СПОСОБ СМЕНЫ ЩИТКА

Удалите винт (M5х18) на правой стороне щитка, передвиньте

щиток влево и снимите его. Поместите щит другого типа в

углубление и перемещайте его вправо до упора. Закрепите с

помощью винта (M5х18). При использовании нейлоновой

струны (см.стр.31) используйте щит для нейлоновой струны.

Установите обрезной нож к щитку нейлоновой струны,

используя винт (5х12).

SRM-330ES/SRM-350ES
