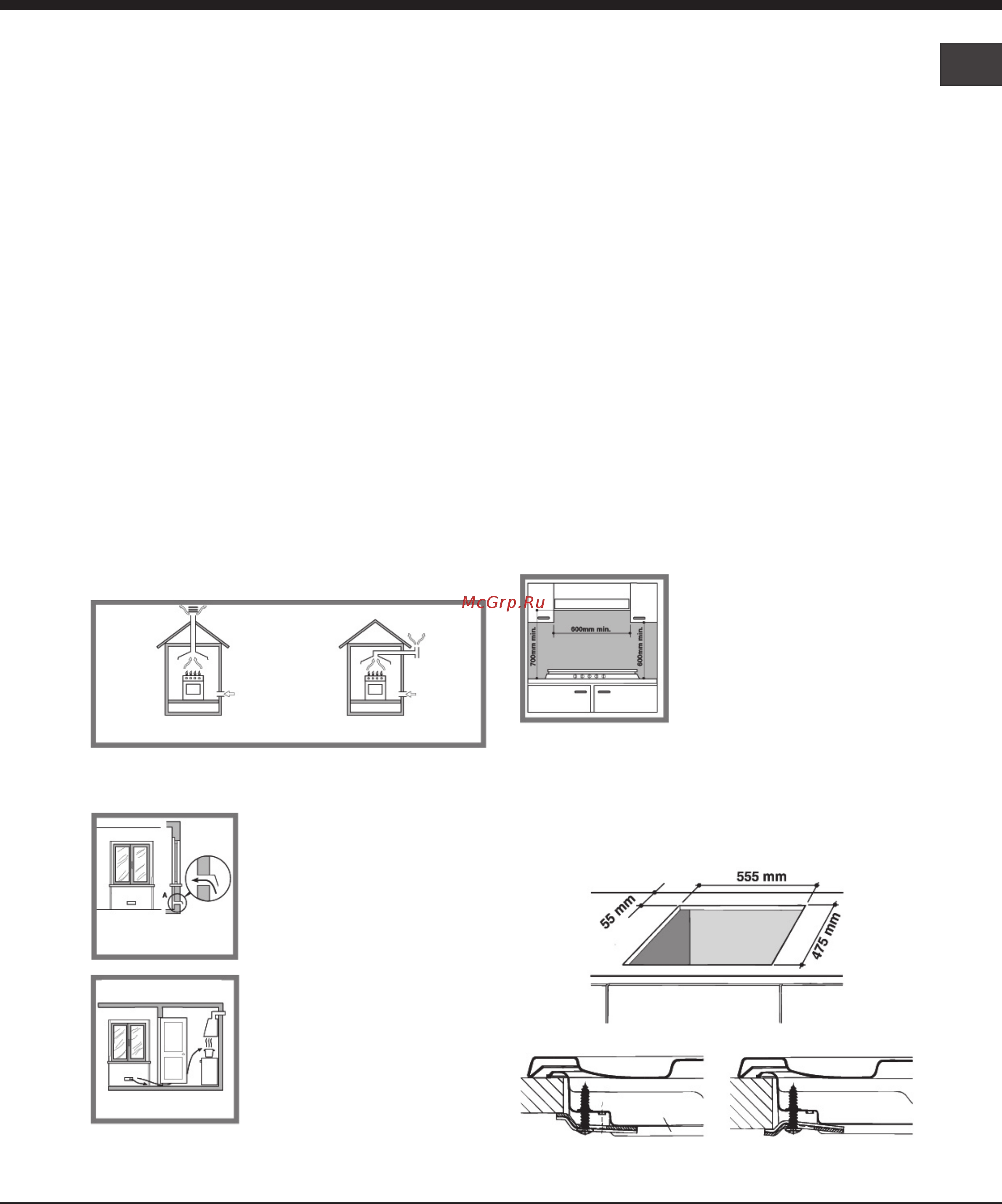

![Hotpoint-Ariston PK 640 X/HA [3/15] Размещение](/views2/1170659/page3/bg3.png)
3
RS
Установка
! Перед установкой и подключением вашего нового
оборудования внимательно прочитайте данное ру-
ководство: в нем содержатся важные сведения по
установке, безопасной эксплуатации и обслуживанию
оборудования.
! Сохраните руководство как источник справочной
информации по оборудованию и для передачи воз-
можным новым владельцам.
Размещение
! Не разрешайте детям играть с упаковочным мате-
риалом: он должен быть уничтожен в соответствии с
требованиями по утилизации (см. Предупреждения
и рекомендации).
! Оборудование должно устанавливаться квалифи-
цированным персоналом в соответствии с инструк-
циями данного руководства. Неправильная установка
может принести вред людям, животным или Вашей
собственности.
! Рабочая поверхность должна
устанавливаться и
использоваться только в помещениях с постоянной
вентиляцией. Необходимо соблюдать следующие
требования:
Помещение должно иметь вентиляционную сис-
тему, достаточную для удаления продуктов сгора-
ния. Это может быть вытяжка или электрический
вентилятор, автомати чески включающийся, когда
оборудование работает (см. рис.).
Для надлежащего сгорания в помещение должен
поступать свежий воздух. Приток
воздуха должен
составлять не менее 2 м
3
/ч на
каждый киловатт мощ ности ус-
танавливаемого оборудования.
Воздух может поступать прямо
с улицы через трубу с сечением
100 см
2
, конструкция которой
не допускает засорения.
Также воздух может поступать
из смежной комнаты (кроме
спален, гостиных и пожаро-
опасных помещений), если она
имеет подобную вентиляцион-
ную трубу.
•
•
Прямая вытяжка наружу
Вытяжка при наличии дымохода
(только для кухонного оборудования)
Сжиженный газ тяжелее воздуха, и поэтому скапли-
вается внизу. Помещения, в которых устанавлива-
ются баллоны со сжиженным газом, должны быть
оснащены наружной вентиляцией, чтобы через нее
мог уходить газ в случае утечки. Нельзя устанав-
ливать и хранить баллоны с газом в помещениях,
расположенных ниже уровня пола (в подвалах
и полуподвалах). Рекомендуем
держать в кухне
только используемый баллон и устанавливать его
подальше от источников тепла (духовок, каминов,
печей и т.п.), способных нагреть баллон до темпе-
ратуры выше 50 °С.
Установка оборудования
Газовые и комбинированные рабочие поверхности
имеют защиту от перегрева степени X. При установке
оборудования должны соблюдаться следующие меры
предосторожности:
Находящаяся рядом мебель, превышающая по вы-
соте уровень расположения оборудования, должна
находиться на расстоянии не менее 600 мм от края
рабочей поверхности.
Вытяжки устанавливаются согласно их инструкци-
ям по установке и на расстоянии не
менее 650 мм
от рабочей поверхности.
Навесные шкафы, расположенные рядом с вытяж-
кой, должны быть размещены на высоте не менее
420 мм от рабочей поверхности
(см. рис.).
При установке рабочей поверх-
ности под навесным шкафом,
расстояние между ними долж-
но быть не менее 700 мм (см.
рис.).
Установочное место для встраивания
рабочей по-
верхности долж но иметь размеры, указанные на рис.
Фиксаторы, входящие в комплект оборудования,
предназначены для его крепления к поверхностям
толщиной от 20 до 40 мм. Для надежного крепления
рабочей поверх ности используйте все фиксаторы
из комплекта для установки.
•
•
•
•
•
Смежное
помещение
Помещение, требую-
щее вентиляции
Увеличение зазора между дверью
и полом для свободного прохода
приточного воздуха
Пример обеспечения
притока воздуха
Крепление фиксаторов – схема сборки
Положение фиксатора
при Н (высота) = 20 мм
Положение фиксатора
при Н = 30 мм
