Установка
Минимальное расстоя-
ние между рабочей
поверх ностью плиты и
навесными шкафами
(полками) должно со-
ставлять 420 мм. Это
расстояние следует
увеличить до 700 мм,
если навесные шкафы
сделаны из горючих ма-
те риалов (см. рис.).
Шторы / жалюзи не должны находиться позади
плиты или на расстоянии менее 200 мм от ее бо-
ковых сторон.
Вытяжки
устанавливаются согласно их инструкци-
ям по установке.
Выравнивание
Плита снабжена регулируемыми ножками, кото-
рые служат для ее вырав-
нивания. При необходи-
мости, ножки вкручи ваются
в отверстия по углам основания
плиты (см. рис.).
•
•
•
Плита комплектуется надстав-
ными опорами, которые уста-
навливаются в отверстия под
основанием плиты.*

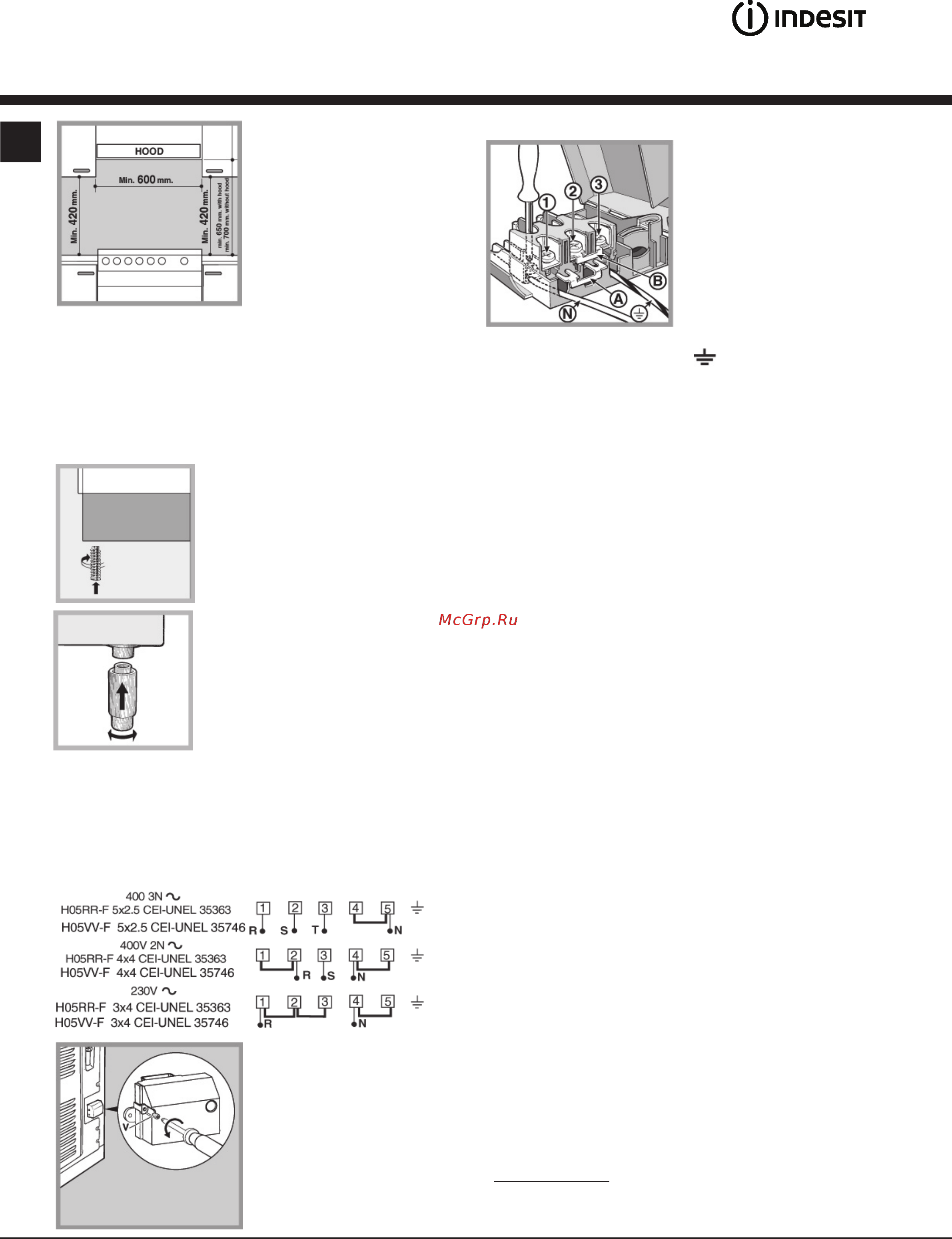

Подключение к электросети
Установка питающего кабеля
Кабель должен соответствовать типу электропод-
ключения, указанному на нижепреведенных элект-
ромонтажных схемах:
1. Отверните винт V и
откройте крышку клемм-
ника (см. рис.).
2. Разместите соеди-
нитель ную перемычку
«А» (см. рис.) в соответ-
ст вии с вышеуказанной
схемой. Оборудование
предзназначено для од-
нофазного подключения,
230 В: контакты клем-
мника 1, 2 и 3 соедине-
ны друг с другом; пере-
мычка для контактов 4-5
расположена в нижней
части клеммника
.
3. Разместите провода N и
в соответствии со
схемой подсоединения (см. рис.) и затяните как можно
туже винты на их контактах.
4. Оставшиеся провода поместите под контакты 1-2-3
и затяните их винты.
5. Зафиксируйте питающий кабель прижимным вин-
том.
6. Закройте клеммник и затяните винт V.
* Для некоторых модификаций моделей.
4
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой,
соответствующей нагрузке, указанной в табличке
технических данных оборудования (см. справа).
Оборудование может напрямую подключаться к сети.
В этом случае должен быть установлен многоли-
нейный автоматический выключатель с минималь-
ным расстоя нием между разведенными контактами
3 мм, подходящий для указанной токовой нагрузки
и
соответствующий действующим правилам элект-
робезопасности (линия заземления не должна пре-
рываться автоматическим выключателем). Питающий
кабель следует располагать так, чтобы он нигде не
касался поверхностей, температура которых превы-
шает 50 °С.
Перед подсоединением оборудования к электропи-
танию убедитесь, что:
оборудование заземлено и вилка соответствует
стандартам;
розетка может выдержать максимальную потреб-
ляемую мощность оборудования
(см. табличку
технических данных оборудования);
электрическое напряжение соответствует диапа-
зону значений, указанных в табличке технических
данных оборудования;
розетка подходит к вилке оборудования, в против-
ном случае — обратитесь к квалифицированному
специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
•
•
•
•
