Глава 1. Общие сведения об изделии
10
Руководство пользователя цифрового видеорегистратора
РУССКИЙ

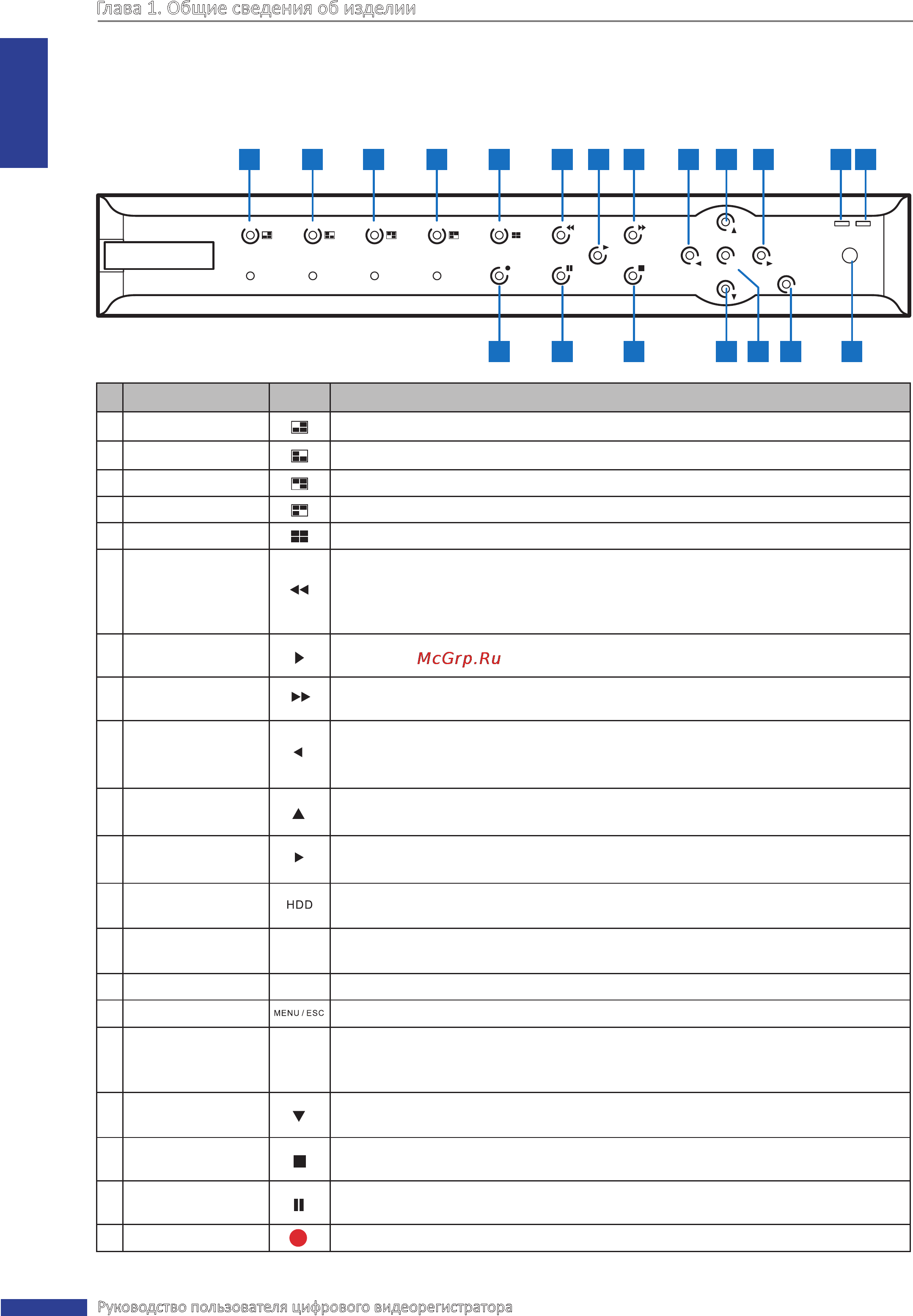

1.3. Внешний вид изделия
1.3.1. Передняя панель
4-канальный цифровой видеорегистратор
4CH Digital
Vid eo Recorder
SEL
PTZ
MENU/ESC
QUAD
4321
K
GUARD
SECURITY
HDD Power
1 2 3 4 5 6 8 109 11 12 137
20 19 18 17 15 1416
№ Наименование Значок Описание
1 Канал 1
Нажмите эту кнопку для отображения канала 1 во весь экран.
2 Канал 2
Нажмите эту кнопку для отображения канала 2 во весь экран.
3 Канал 3
Нажмите эту кнопку для отображения канала 3 во весь экран.
4 Канал 4
Нажмите эту кнопку для отображения канала 4 во весь экран.
5 Четыре окна
Нажмите эту кнопку для переключения в режим 4-х окон.
6 Перемотка назад
Во время воспроизведения видеозаписи нажимайте эту кнопку для перемотки
видеозаписи назад.
Также используйте эту кнопку для переключения панели управления экранного
меню.
7 Пуск
Используйте эту кнопку для перехода в режим воспроизведения, а также для
запуска воспроизведения видеозаписей.
8 Перемотка вперед
Во время воспроизведения видеозаписи нажимайте эту кнопку для перемотки
видеозаписи вперед.
9
Кнопка со стрелкой
«Влево»
Нажимайте эту кнопку для перемещения влево по пунктам экранного меню.
Также используйте эту кнопку для переключения панели управления экранного
меню.
10
Кнопка со стрелкой
«Вверх»
Нажимайте эту кнопку для перемещения вверх по пунктам экранного меню.
11
Кнопка со стрелкой
«Вправо»
Нажимайте эту кнопку для перемещения вправо по пунктам экранного меню.
12
Индикатор
жесткого диска
Этот индикатор светится красным цветом при доступе к жесткому диску.
13
Индикатор
питания
Power Этот индикатор светится зеленым цветом при включенном питании.
14 ИК-приемник - Принимает сигналы от пульта ДУ.
15 Меню, выход
Используйте эту кнопку для вызова и закрытия экранного меню.
16 Выбор / PTZ
SEL
PTZ
Нажимайте эту кнопку для переключения в режим PTZ.
При открытом меню используйте эту кнопку для перехода к выбранному
пункту меню и изменению настройки.
17
Кнопка со стрелкой
«Вниз»
Нажимайте эту кнопку для перемещения вниз по пунктам экранного меню.
18 Стоп
Используйте эту кнопку для прекращения воспроизведения видеозаписей, а
также прекращения записи вручную.
19 Пауза
Используйте эту кнопку для приостановки воспроизведения видеозаписей, а
также для перехода в режим покадрового воспроизведения.
20 Запись
Нажмите эту кнопку для включения записи вручную.
