Kospel ekco.l1 6 [11/24] Подключение наружных приборов
![Kospel ekco.l2 12 [11/24] Подключение наружных приборов](/views2/1171196/page11/bgb.png)
11
RUS-016A/f.189
Комнатный регулятор темпе-
ратуры (RP) - вход сигнальный,
отвечает за управление работой
котла зависимо от температуры в
помещении. Способ подключения
описан в разделе Монтаж, п.7.
Датчик температуры воды в
теплообменнике (Tzas) (только
в котлах типа EKCO.L1z и EKCO.
L1Nz) – способ подключения по-
казан на рис.6. Внимание: следует
обратить внимание на полярность
проводов (белый (+) и желтый (-)),
датчик не работает при обратном
подключении. Если существу-
ет необходимомть удлинения
проводов, следует стремится к
тому, чтобы они были как можно
короче, слишком длинные прово-
да могут быть причиной помех и
неправильной работы датчика.
Провода нельзя прокладывать
вблизи проводов питания, их
также нельзя закручивать вокруг
других проводов.
Термостат таплообменника
(WZ) (только в котлах типа
EKCO.L1z и EKCO.L1Nz) – сиг-
нальный вход наружного термо-
стата теплообменника. Замкнутый
вход WZ переключает систему на
запитку теплообменника.
Трехходовой кран (ZAS) (толь-
ко в котлах типа EKCO.L1z и
EKCO.L1Nz) – компания Kospel
Подключение
наружных приборов
Рис.7 Совместная работа
приоритетного котла
с котлом EKCO
KN - приоритетный котел
PI - манометр
F - фильтр
RW - расширительная труба
NW - расширительный бак
ZT - термостатический клапан
ZP - проходной кран
G - радиатор
RP - комнатный регулятор темпе-
ратуры
ZTD - трехходовой кран
ZAS - теплообменник
TZ - термостат теплообменника
или датчик температуры
ZZ - обратный клапан
6

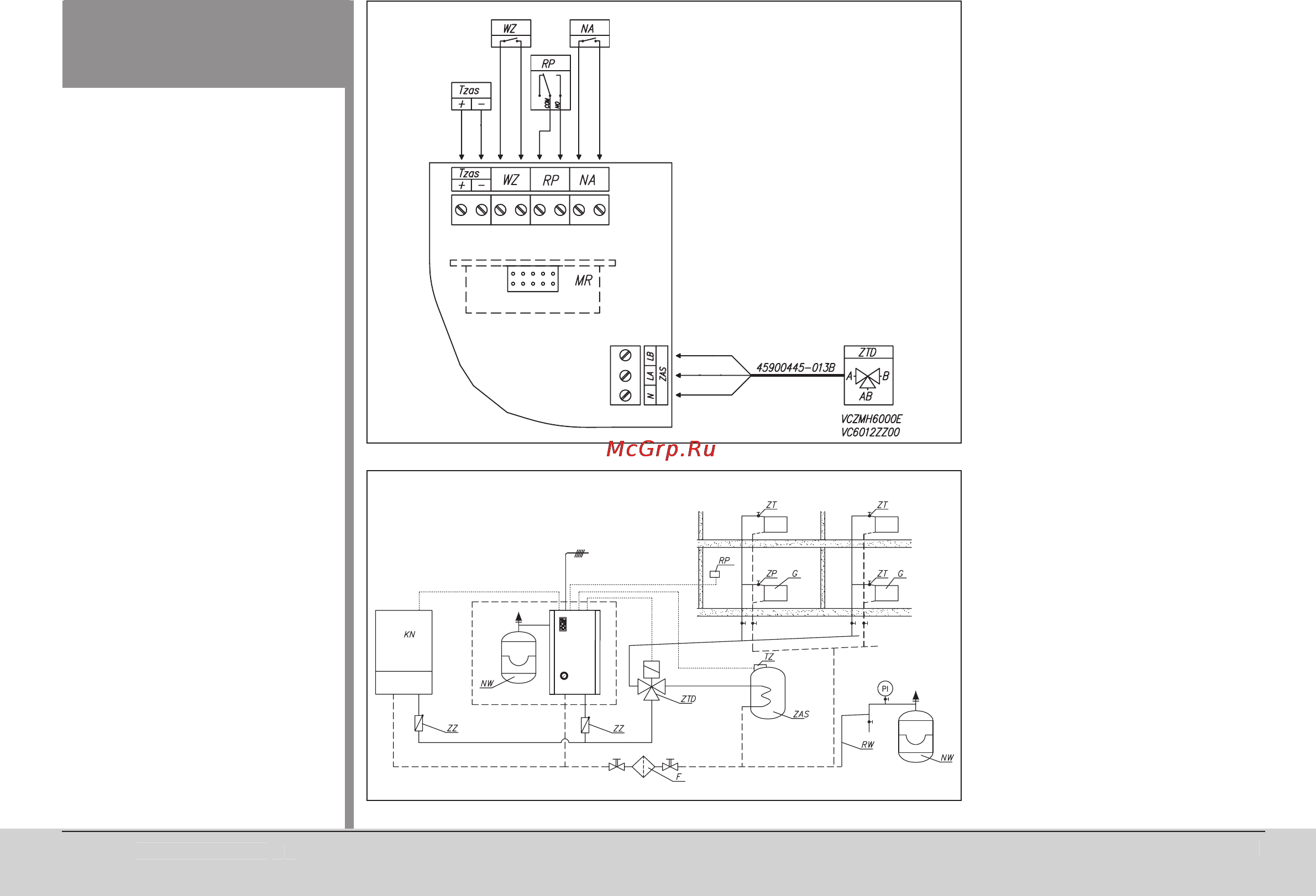

Рис.6 Узел ZIO
ZTD - трехходовой кран
ZAS - место подключения трехходо-
вого крана
Tzas -
место подключения датчика
температуры теплообменника
WZ - место подключения термо-
стата теплообменника
RP - место подключения комнатно-
го регулятора температуры
NA - место подключения приори-
тетного прибора
MR -
место подключения радиомодуля
7
На контакты RP, WZ, NA
нельзя подавать напряже-
ние
11
RUS-016A
/f.1
RUS-016A/f.1RUS-016A
8
9
Руководство для монтажника
белый
желтый
черный
коричневый
синий
