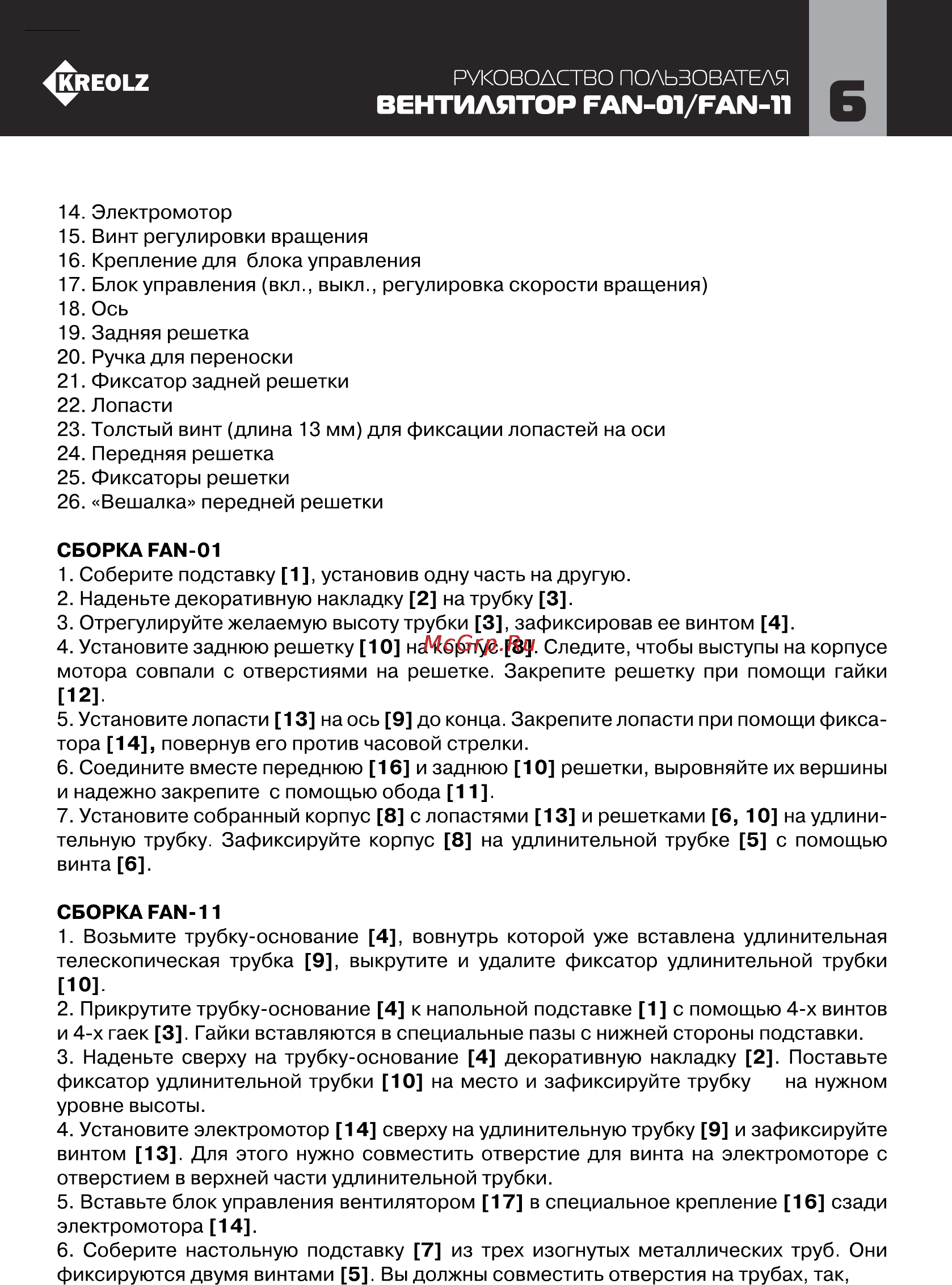

KREOLZ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВЕНТИЛЯТОР FAN 01 FAN 11 6 14 Электромотор 15 Винт регулировки вращения 16 Крепление для блока управления 17 Блок управления вкл выкл регулировка скорости вращения 18 Ось 19 Задняя решетка 20 Ручка для переноски 21 Фиксатор задней решетки 22 Лопасти 23 Толстый винт длина 13 мм для фиксации лопастей на оси 24 Передняя решетка 25 Фиксаторы решетки 26 Вешалка передней решетки СБОРКА FAN 01 1 Соберите подставку 1 установив одну часть на другую 2 Наденьте декоративную накладку 2 на трубку 3 3 Отрегулируйте желаемую высоту трубки 3 зафиксировав ее винтом 4 4 Установите заднюю решетку 10 на корпус 8 Следите чтобы выступы на корпусе мотора совпали с отверстиями на решетке Закрепите решетку при помощи гайки 12 5 Установите лопасти 13 на ось 9 до конца Закрепите лопасти при помощи фикса тора 14 повернув его против часовой стрелки 6 Соедините вместе переднюю 16 и заднюю 10 решетки выровняйте их вершины и надежно закрепите с помощью обода 11 7 Установите собранный корпус 8 с лопастями 13 и решетками 6 10 на удлини тельную трубку Зафиксируйте корпус 8 на удлинительной трубке 5 с помощью винта 6 СБОРКА FAN 11 1 Возьмите трубку основание 4 вовнутрь которой уже вставлена удлинительная телескопическая трубка 9 выкрутите и удалите фиксатор удлинительной трубки Ю 2 Прикрутите трубку основание 4 к напольной подставке 1 с помощью 4 х винтов и 4 х гаек 3 Гайки вставляются в специальные пазы с нижней стороны подставки 3 Наденьте сверху на трубку основание 4 декоративную накладку 2 Поставьте фиксатор удлинительной трубки 10 на место и зафиксируйте трубку на нужном уровне высоты 4 Установите электромотор 14 сверху на удлинительную трубку 9 и зафиксируйте винтом 13 Для этого нужно совместить отверстие для винта на электромоторе с отверстием в верхней части удлинительной трубки 5 Вставьте блок управления вентилятором 17 в специальное крепление 16 сзади электромотора 14 6 Соберите настольную подставку 7 из трех изогнутых металлических труб Они фиксируются двумя винтами 5 Вы должны совместить отверстия на трубах так
