ВНИМАНИЕ! ПРИ УСТАНОВКЕ ВЫТЯЖКИ ОБЯЗАТЕЛЬНО СОБЛЮДАЙТЕ УКАЗАНИЯ ИН-

СТРУКЦИИ! ВЫТЯЖКА МОЖЕТ БЫТЬ УСТАНОВЛЕНА ТОЛЬКО НЕ НИЖЕ РАЗРЕШЕННОГО

РАСТОЯНИЯ ОТ ВАРОЧНОЙ ПОВЕРХНОСТИ. НЕ СОБЛЮДЕНИЕ ЭТИХ ТРЕБОВАНИЙ МО-

ЖЕТ ПОВРЕДИТЬ ВЫТЯЖКУ И ПРИВЕСТИ К НЕСЧАСТНОМУ СЛУЧАЮ!

ОБЛАСТЬ УСТАНОВКИ

Газовое оборудование должно быть установлено в месте с естественным притоком воздуха, не-

обходимого для сгорания газа (стандарты UNI-CIG 7129 и 7131). При этом должны соблюдаться

все нормы и правила установки бытового газового оборудования, предусмотренные в стране, где

приобретено и устанавливается данное оборудование.

Газовая поверхность должна устанавливаться в кухонную мебель, приспособленную для встра-

ивания бытовых приборов (способную выдерживать дополнительные температурные нагрузки).

ВСТРАИВАНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

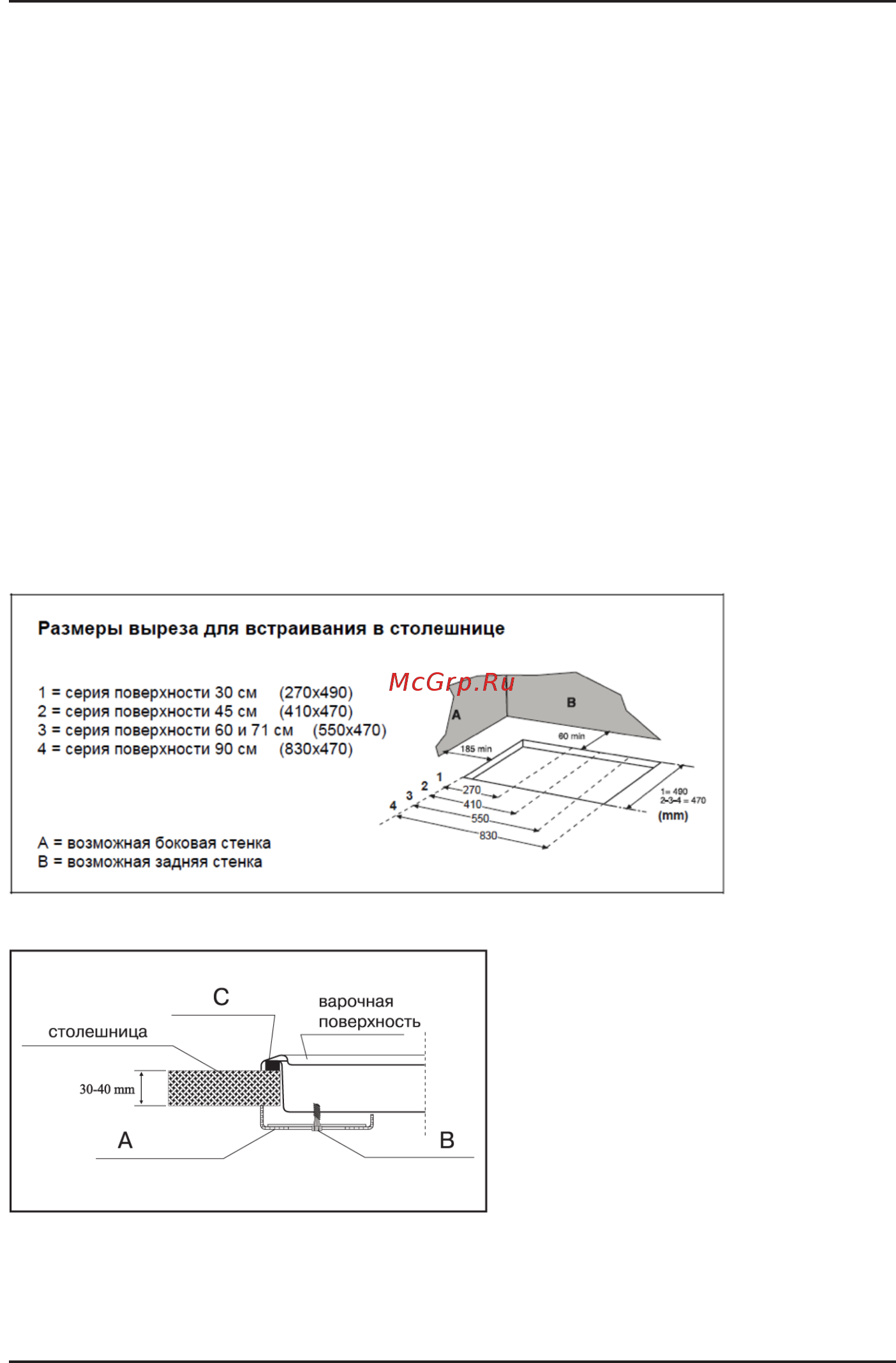

На схемах (Рисунок 5) указаны размеры вырезов для соответствующей модели. Материал сто-

лешницы может быть любым, соответствующим требованиям по безопасной установке бытовых

приборов для приготовления пищи.

Схемы встраивания.

HG655CTR N/I/C

На рисунке 6 в разрезе показано крепление варочной поверхности к столешнице.

Сделайте вырез в столешнице соответствующего размера. Если Вы используете деревянную столеш-

ницу, массив дерева или ДСП, помните, что древесина имеет свойства набирать влагу и разбухать.

Чтобы защитить столешницу от вредного воздействия конденсата и температуры рекомендуем об-

работать спил специальным клеем или герметиком. Это позволит сохранить столешницу.

Рис. 6

Рис. 5
