16 electrolux

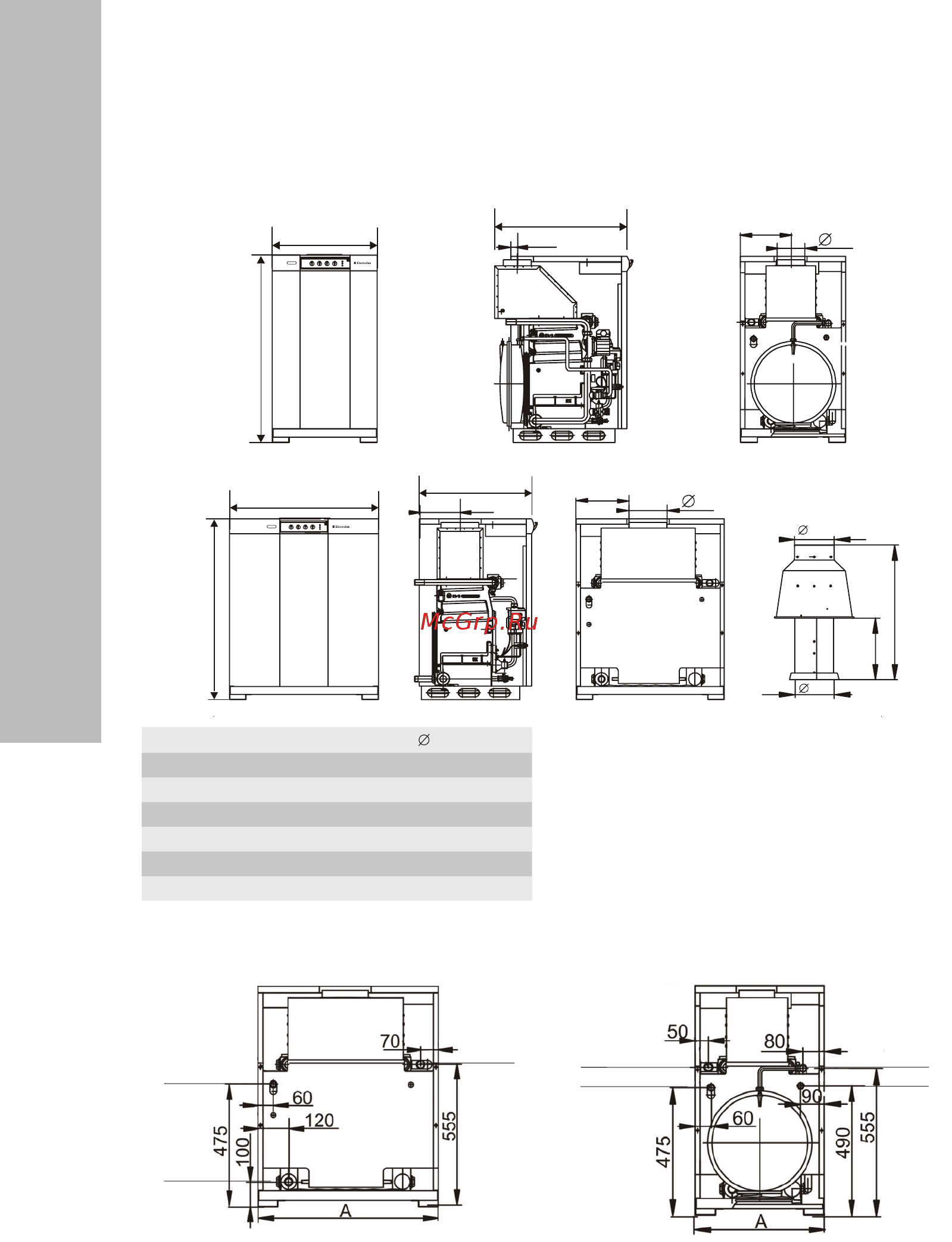

Габаритные и присоединительные
размеры котлов Electrolux
%
"
"
#
$
#
$
FSB _ Mi A, мм В, мм D, мм С, мм Вес, кг
15 Mi – 15 Mpi 485 232,5 30 130 92
25 Mi – 25 Mpi 485 232,5 30 130 106
35 Mi – 35 Mpi 560 270 30 130 120
FSB 40 Mi 635 307,5 50 150 134
FSB 50 Mi 710 345 197 180 145
FSB 60 Mi 785 382,5 197 180 160
Обозначения:
1 – подача отопления 1”
2 – возврат отопления 1”
3 – газ 3/4”
4 – Подключение воды 1/2”
FSB_Mi FSB_Mpi
