3. Монтаж

Для правильной установки и эксплуатации котла необходимо учитывать следующие основные рекомендации:

Помещение, в котором устанавливается котел, должно отвечать требованиям, предусмотренным действующим

законодательством.

Водяной контур, как при открытой так и при закрытой системе отопления (расширительный бак или вантуз),

должен располагать всеми необходимыми устройствами обеспечения безопасности, предусмотренными действующим

законодательством.

Дымоход должен быть герметичным, иметь хорошую теплоизоляцию и сечение, соответствующее мощности котла:

диаметр дымовой трубы не должен быть меньше диаметра патрубка соединения к камере сгорания котла. При

использовании дымовых труб квадра тного или прямоугольного сечения внутренне сечение должно быть на 10% больше

сечения патрубка соединения к камере сгорания котла.

Для монтажа котла выполнить следующие операции:

1. Вынуть котел из упаковки.

2. Смонтировать термостат регулировки "Н".

3. Смонтировать аварийный клапан "Р" на выход змеевика "N" с соблюдением направления вращения, указанного

стрелкой. Вставить датчик "Q" клапана в соответствующее гнездо "а5" (Рис. 2).

4. Смонтировать регулятор тяги "М" и соединить котел с системой вытяжки.

5. Присоединить трубы входa и выхода системы отопления к котлу.

6. Отрегулировать винты фиксации крышки воздухозабора таким образом, чтобы при зафиксированной крышке в

любом случае оставался бы зазор для воздуха максимальным размером около 1-2 мм. При холодном котле

установить термостат регулировки на 60°. Вставить цепочку в соответствующее гнездо на крышке воздухозабора,

отрегулировать длину цепочки таким образом, чтобы оставался зазор для воздуха "L" (Рис. 4) размером около 15 мм

при использовании угля и 2 мм при использовании дров.

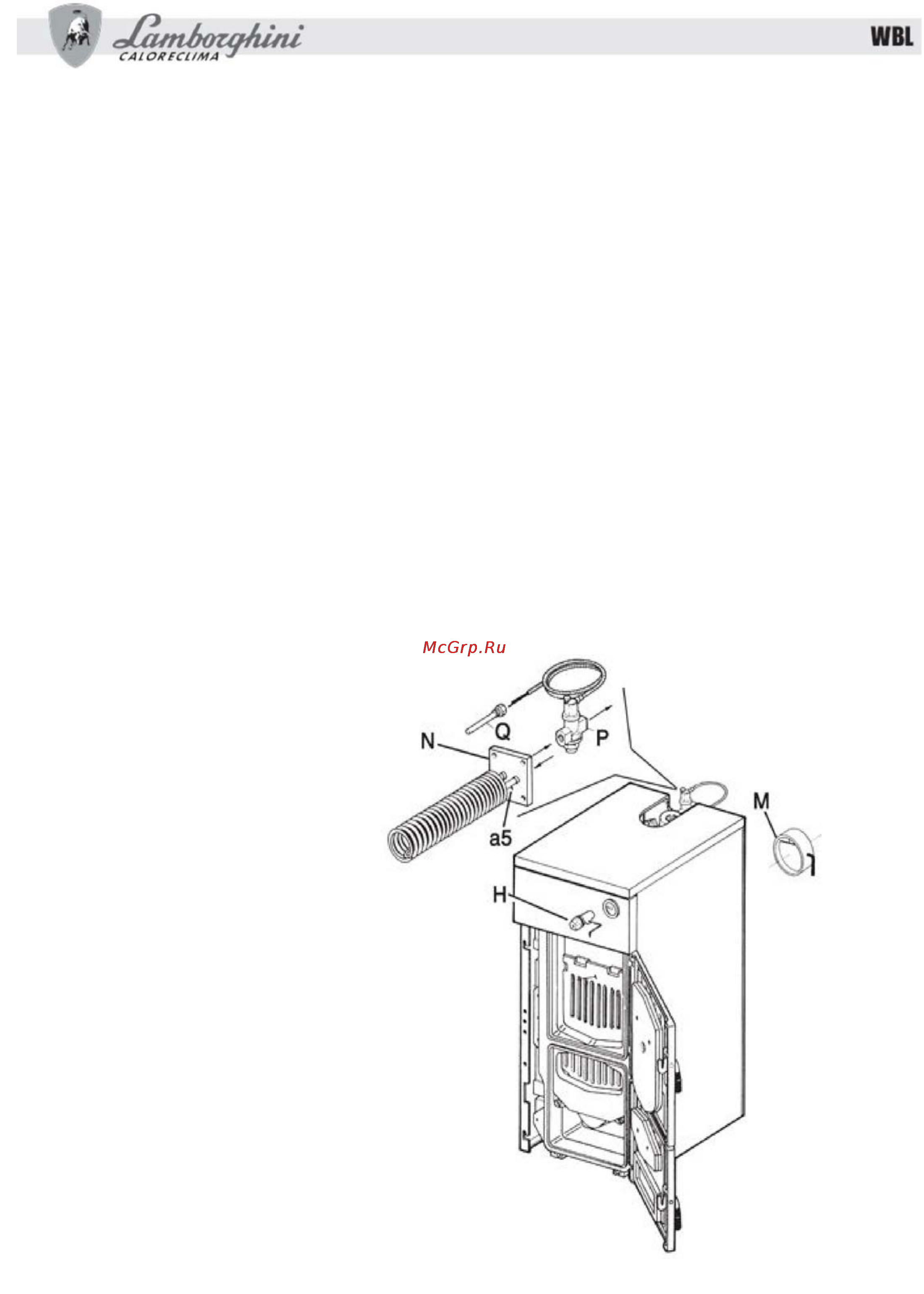

Условные обозначения:

M Заслонка

N Аварийный змеевик

P Клапан термостата

a5 Штуцер гнезда аварийного

змеевика H Термостат

регулировки Q Гнездо

рис 3
