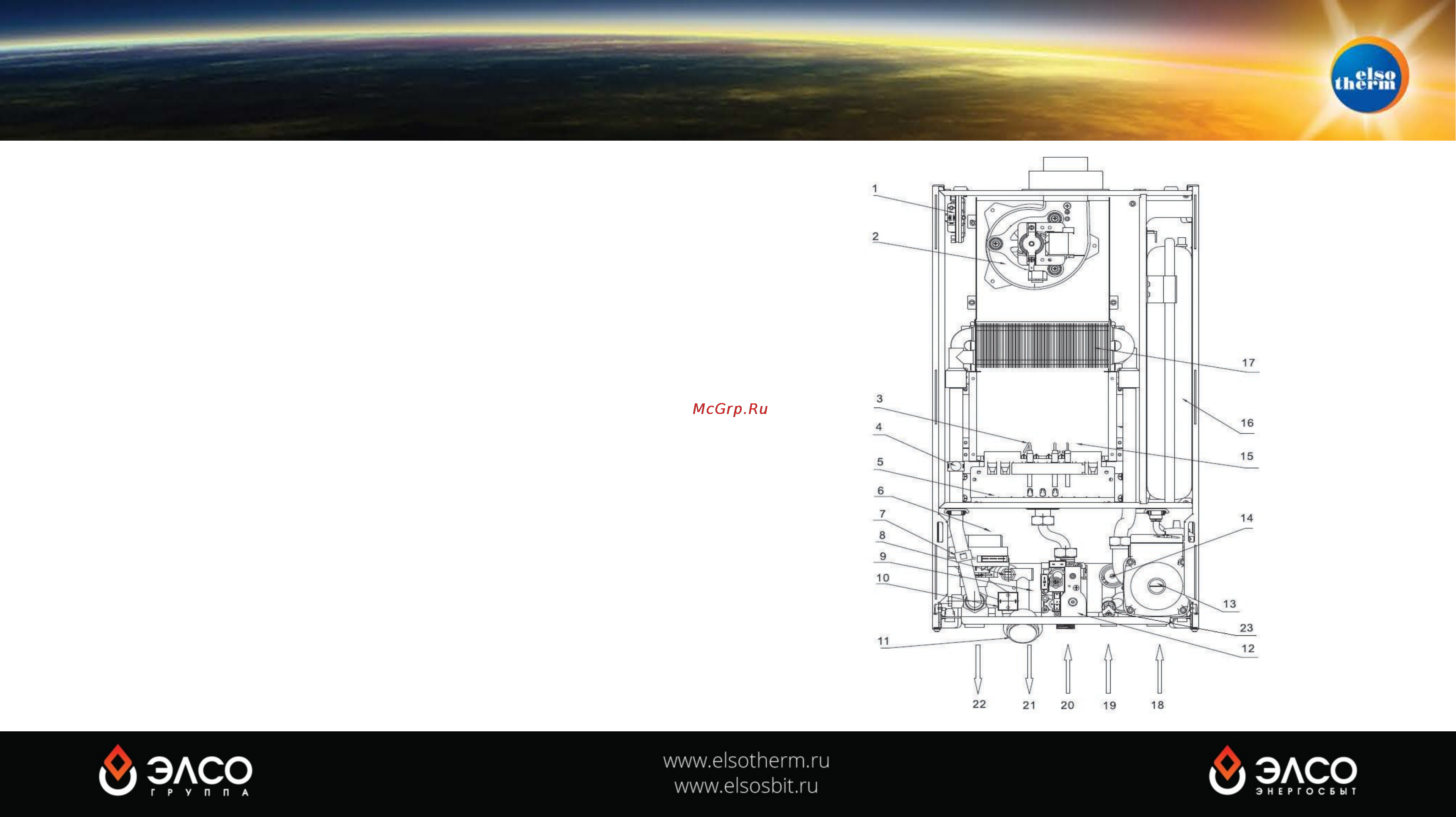

Устройство котла Elsotherm T

1 Дифференциальное реле давления дыма

2 Вентилятор удаления дыма

3 Датчик наличия пламени

4 Реле перегрева

5 Горелка

6 Трехходовой клапан

7 Датчик температуры контура отопления

8 Датчик температуры контура ГВС

9 Пластинчатый теплообменник

10 Реле давления воды

11 Манометр

12 Газовый клапан

13 Насос

14 Датчик протока

15 Электроды розжига16 Расширительный бак

17 Главный теплообменник

18 Вход контура отопления

19 Вход ХВС (холодная вода)

20 Вход газа

21 Выход ГВС (горячая вода)

22 Выход контура отопления

23 Кран подпитки КО
