68
Elsotherm Бесконечное тепло
Не укладывайте кабель под пол или в одну и ту же
трубу, где проходят провода. Кроме того, изнашивание
электрических проводов вызывает короткое замыкание,
что тоже приводит к сбою работе котла.
Не устанавливайте в местах с большим количеством
освещения или высокотемпературного пара.
Не устанавливайте в местах, к которым имеют доступ
дети.
Не устанавливайте возле часто открываемой двери, а
также там, где сквозит холодный ветер.
14.13 Режим «Работа котла без пульта управления»
При неисправности пульта управления котел может работать в режиме: «Работа котла без
пульта управления». В данном режиме работы котла температура теплоносителя составляет
75°C, а температура воды в контуре ГВС составляет 38°C.
Для перевода котла в режим «Работа котла без пульта управления»:
1. Закройте газовый кран, отключите подачу электропитания;
2. Отсоедините кабель от пульта управления;
3. Замкните красный и белый концы соединяющего кабеля и обмотайте изоляционной
лентой (для режима работы только контура ГВС, красный и белый концы не замыкайте и
обмотайте каждый отдельно изоляционной лентой);
4. Включите подачу электропитания, Откройте газовый кран.
После включения котла в режим «Работа котла без пульта управления», не забудьте
сообщить в специализированное предприятие о необходимости монтажа нового пульта
управления.
14.12 Подключение пульта управления
14.12.1 Порядок подключения пульта управления
14.12.2 Требования безопасности
при установке пульта управления

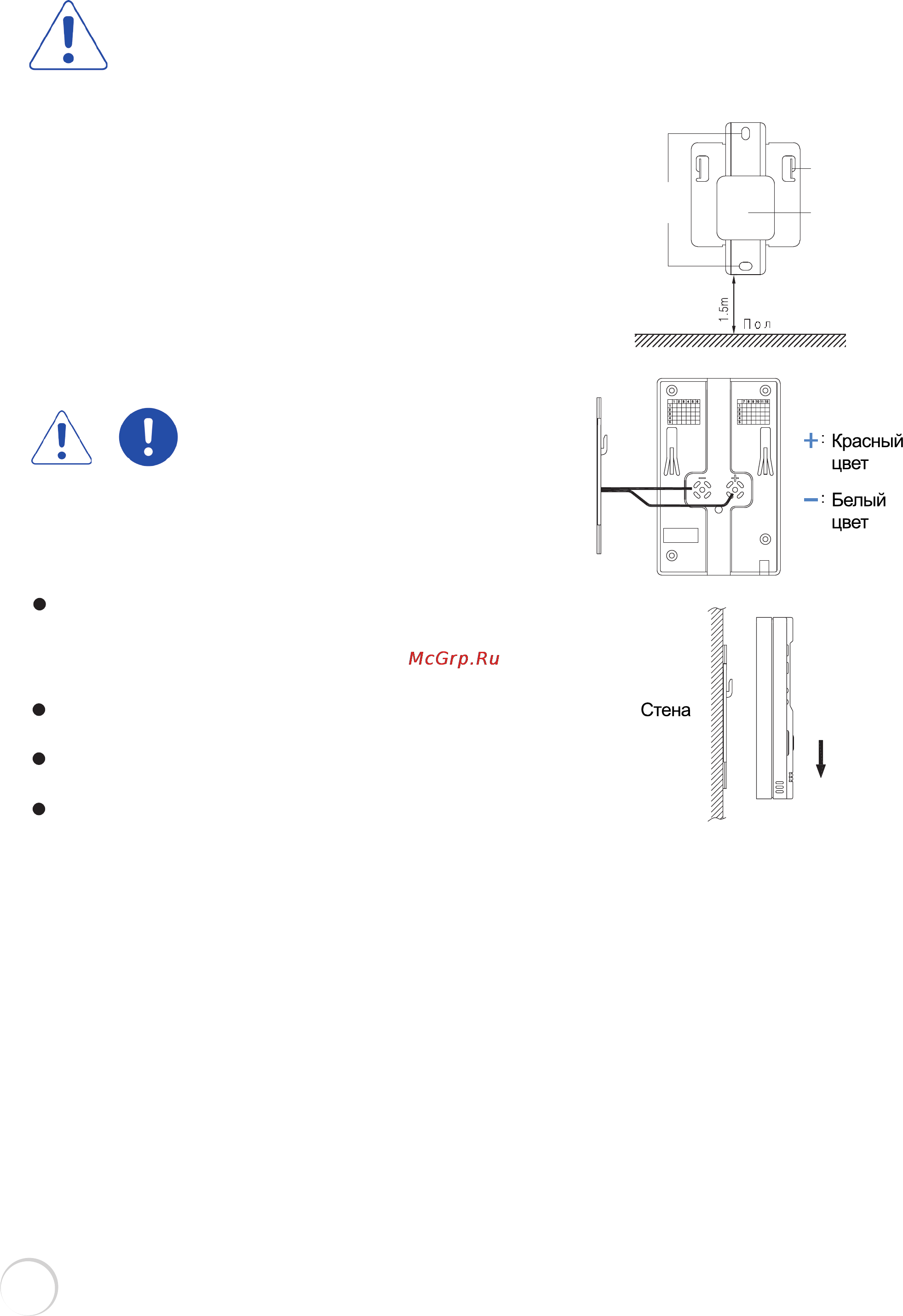

1. Установите панель крепления пульта управления на
расстоянии 1,2-1,5 м от пола на стене без преград, в месте,
где перепады температуры незначительны.
2. Кабель, соединяющий пульт управления и котел
подсоедините к контактам на задней стенке пульта
управления соблюдая полярность указанную на рисунке
(рекомендованная длина кабеля не более 10 м).
3. Прикрепите пульт управления к стене, сначала
прижав его отверстиями для подвешивания к крепежным
петлям панели крепления, а затем потянув вниз для
надежной фиксации.
Внимание
Внимание
Необходимо
соблюдать
Внимание!
В пульте управления расположен комнатный термостат.
Внимательно следуйте рекомендациям по установке пульта управления для
правильной работы котла в режиме отопления.
Крепежная петля
Крепежные
отверстия
Место прокладки
соединительного
кабеля
