5.5.3 При подключении аппарата при помощи гибких шлангов необходимо соблюдать

следующие правила монтажа:

• не скручивайте шланги относительно продольной оси;

• не допускайте изгиб шлангов (длина прямого участка шланга от наконечника, должна быть

не менее 50 мм; радиус изгиба шланга в любом месте должен быть не менее 90 мм);

• применяйте угловые соединения и переходники во избежание изломов шлангов вблизи

наконечников;

• применяйте промежуточные опоры при установке длинных шлангов;

• устанавливайте шланги с небольшим провисанием при их прямолинейном расположении.

5.6 Установка дымохода для отвода продуктов сгорания

5.6.1 Важнейшим условием безопасной работы аппарата является удаление всех продуктов

сгорания газообразного топлива. Поэтому описанные ниже правила подсоединения трубы

отработанных газов к дымоходу должны быть выполнены неукоснительно.

• Дымоход должен быть герметичным и стойким к воздействию продуктов сгорания. Под

стойкостью к воздействию продуктов сгорания подразумевается стойкость при тепловой

нагрузке и стойкость к воздействию продуктов сгорания.

• Тяга в дымоходе должна быть в пределах от 1,96 до 29,4 Па.

• Газоотводящая труба должна быть изготовлена из жаропрочных и коррозионностойких

материалов, таких как: нержавеющая сталь, оцинкованная сталь, эмалированная сталь,

алюминий с толщиной стенки не менее 0,5 мм. Необходимо убедиться в том, что в дымоходе

имеется действительно хорошая тяга. (см. рис. 5).

Не используйте вентиляционные каналы для удаления продуктов сгорания.

• Вытяжная труба должна быть кратчайшим образом подсоединена к дымоходу (максимально

допустимое удаление трубы отработанных газов от дымохода 2 м).

• Вытяжная труба должна иметь небольшой уклон вверх по направлению к месту стыковки с

дымоходом не менее 2

и не более трех поворотов.

• Вытяжная труба должна иметь внутренний диаметр не менее 115 мм. Для надежного отвода

продуктов сгорания минимальная длина вертикального участка дымохода должна быть не

менее 500 мм.

• Соединение аппарата с газоотводящей трубой должно быть герметичным.

Соединение трубы с аппаратом показано на рисунке 10.

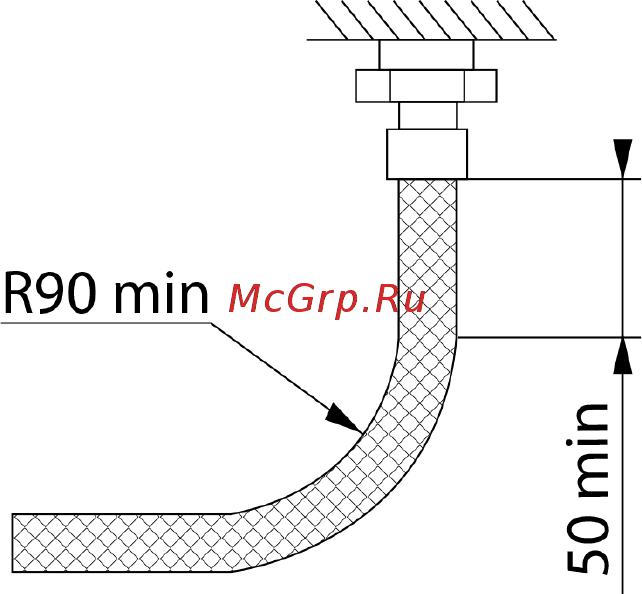

Рисунок 9. Монтаж гибких шлангов
