21

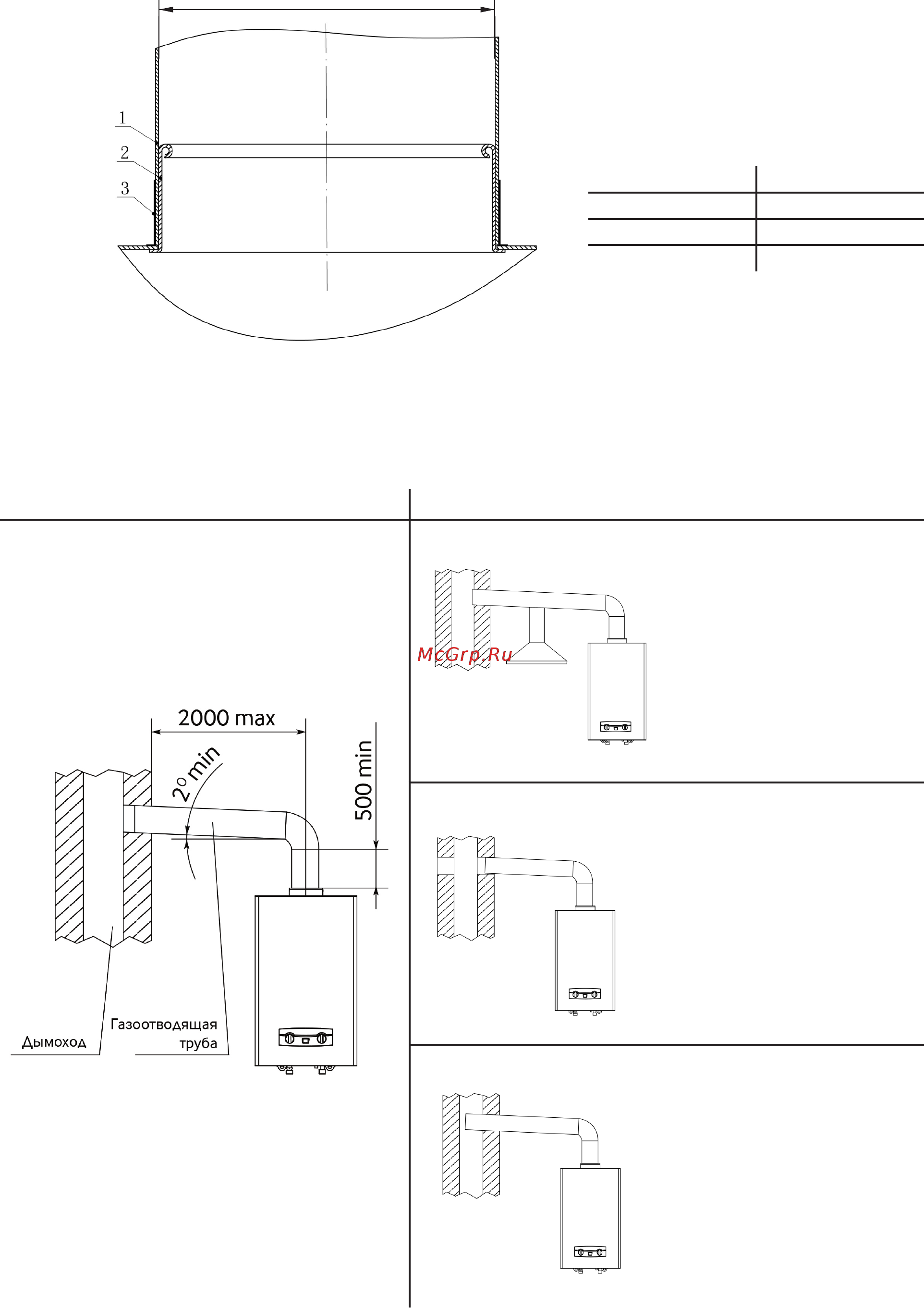

Рисунок 10. Схема подсоединения газоотводящей трубы
Рисунок 11. Подключение аппарата к дымоходу
1. Труба газоотводная
2. Патрубок
газоотводящего
устройства
3. Скотч алюминиевый
термостойкий
Правильно Неправильно
Конец газоотводящей
трубы слишком близок к
противоположной стене
дымохода
В дымоходе на уровне
подсоединения
газоотводящей трубы
имееется отверстие
(в том числе с
подключенным к нему
другим устройством)
Два устройства имеют
одно подсоединение к
дымоходу
5.6.2 Вариант подключения аппарата к дымоходу показан на рисунке 11.
D
Модель D, мм
Elsotherm 10E 113
Elsotherm 11E 115
Elsotherm 14E 130
